3.干燥过滤器的结构和作用

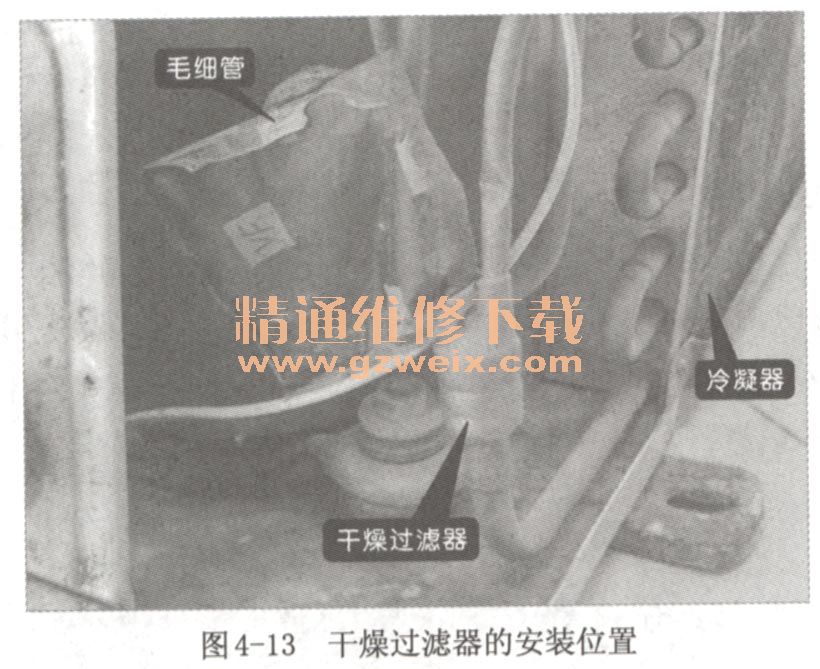

    干燥过滤器是室外机制冷管路中的过滤部件，通常安装在毛细管与冷凝器之间，如图4-13所示。

    关键提示：
    在某些空调器室外机中，干燥过滤器会与压缩机的吸气口和进气口相连，如图4-14所示。

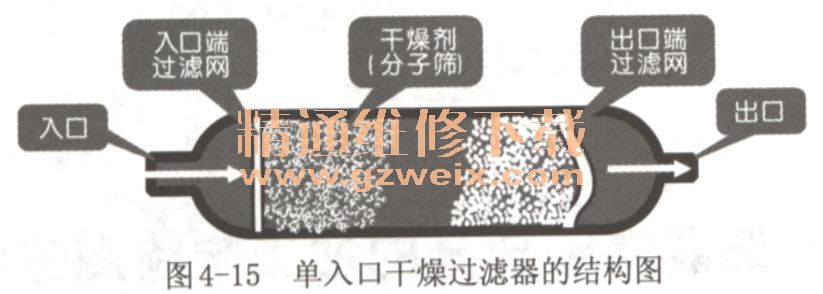

    常见的干燥过滤器有单入口和双入口两种。如图4-15所示，单入口干燥过滤器的两端各有一个端口，其中较粗的一端为入口端，用以连接冷凝器；较细的一端为出口端，用来与毛细管相连。

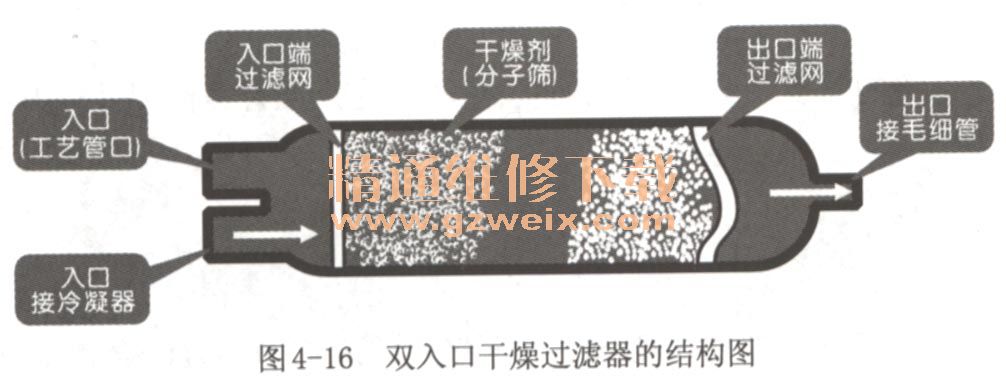

    如图4-16所示，双入口干燥过滤器有两个入口端，其中一个是用来接冷凝器，另一个则是工艺管口，用于进行制冷管路检修等操作，而出口端仍然用来连接毛细管。

    干燥过滤器主要有两个作用：一是吸附管路中多余的水分，防止产生冰堵故障，并减少水分对制冷系统的腐蚀；二是过滤，滤除制冷系统中的杂质如灰尘、金属屑和各种氧化物，以防止制冷系统出现脏堵故障。

    4.节流式分液器的结构和作用

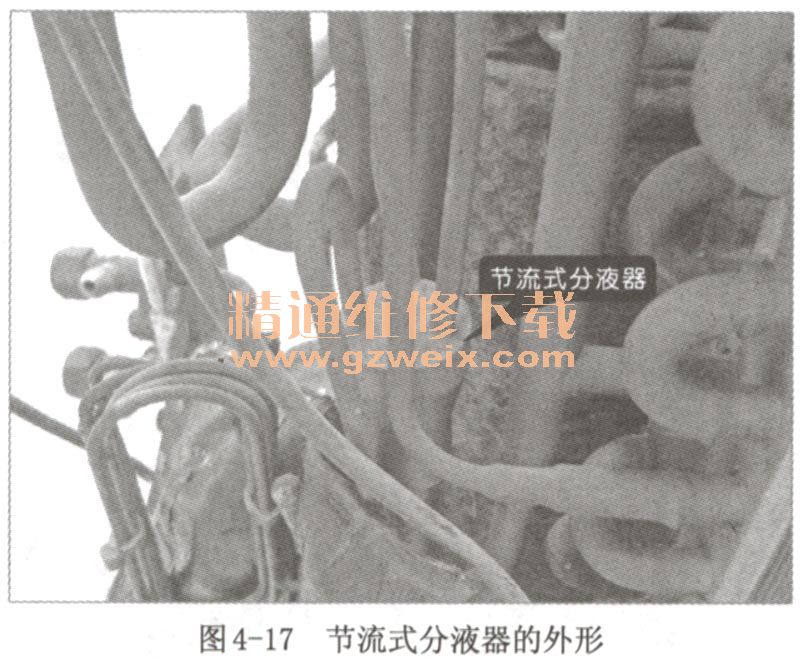

    对于变频空调器这种制冷量较大的空调器，其冷凝器盘管往往多根并排设计，这就需要用节流式分液器，将制冷剂分成多路送到冷凝器中，以便提高热交换效如图4-17所示为节流式分液器的外形。

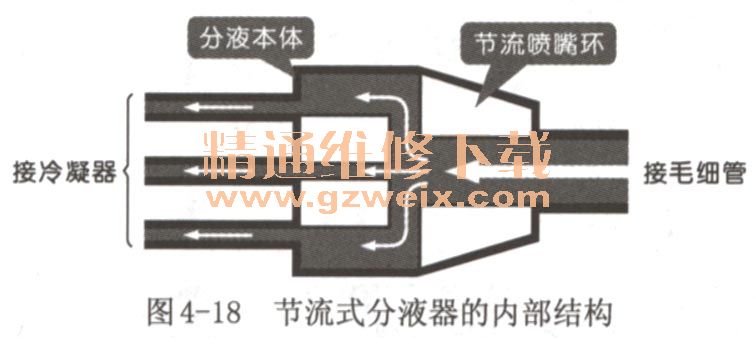

    如图4-18所示为节流式分液器的内部结构。它是由分液本体和节流喷嘴环构成。制冷剂由节流喷嘴环进入分液器，然后沿着圆锥体从各分支出口流向冷凝器。
