松下彩电采用的型号为TNP4G421 AA电源板（P板），没有PFC电路，整个电源由抗干扰电路、副电源和主电源三大部分电路组成。副电源输出18. 5V电压，经开关机电路控制后为主板音频功放电路供电，该电压经稳压降压后产生7V电压，为主板供电；主电源输出24V电压，为背光灯板供电。该电源板应用于TC-37 LX70D液晶彩电等LH80机芯液晶彩电中。

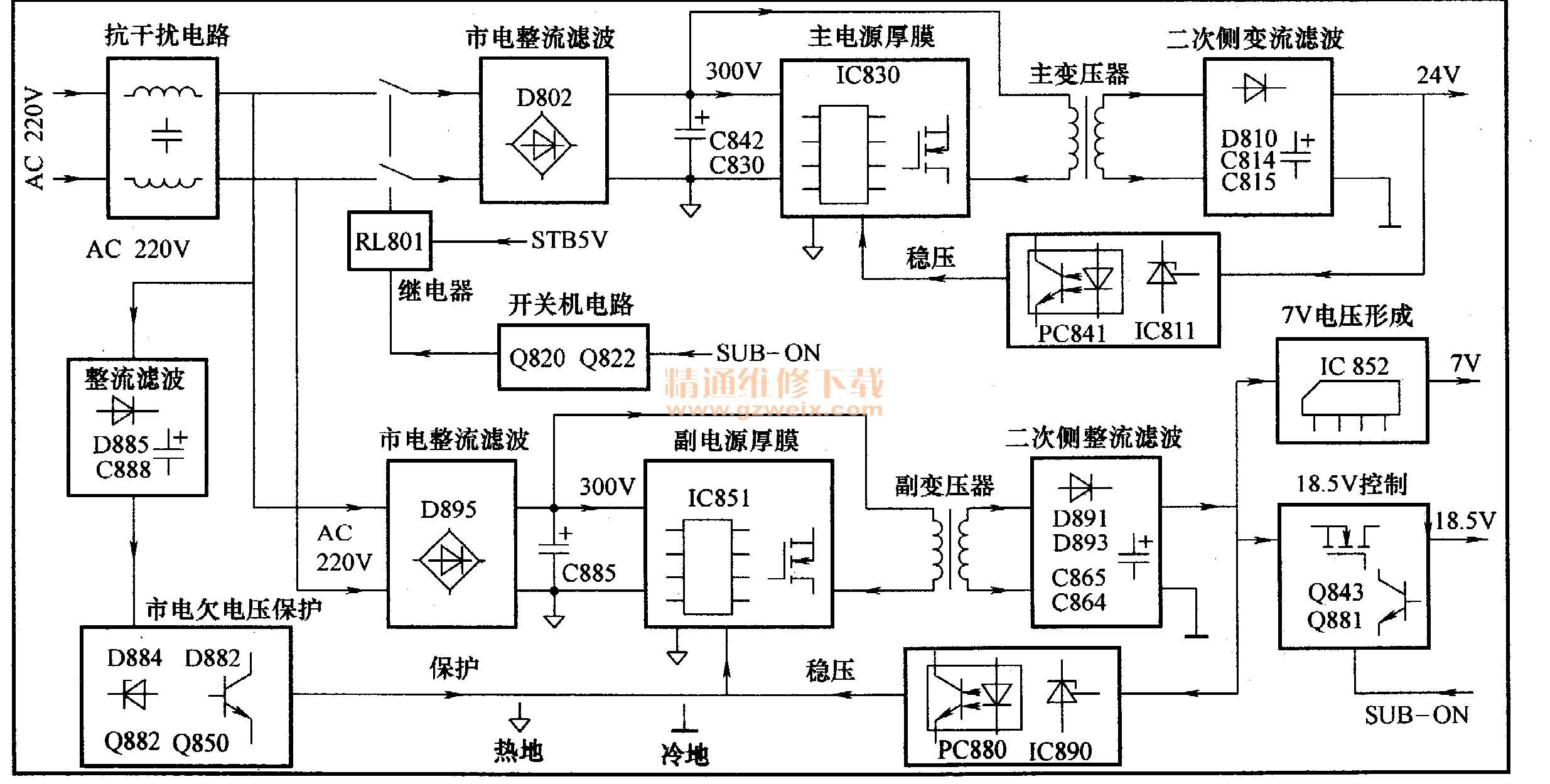

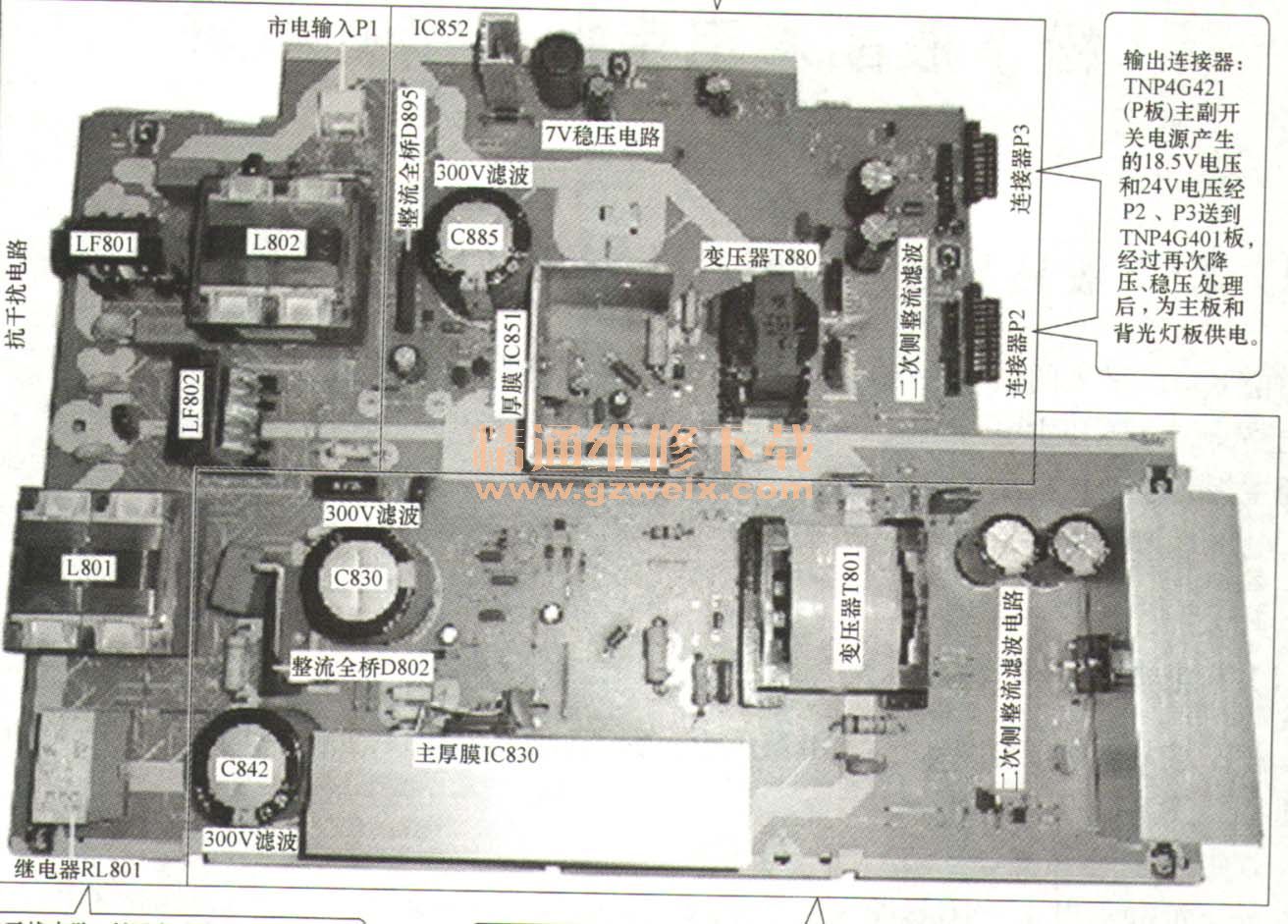

    松下液晶彩电TNP4G 6421 AA电源板上面元器件的实物图解如图5-1所示，电源板电路组成框图如图5-2所示。



    1．抗干扰电路

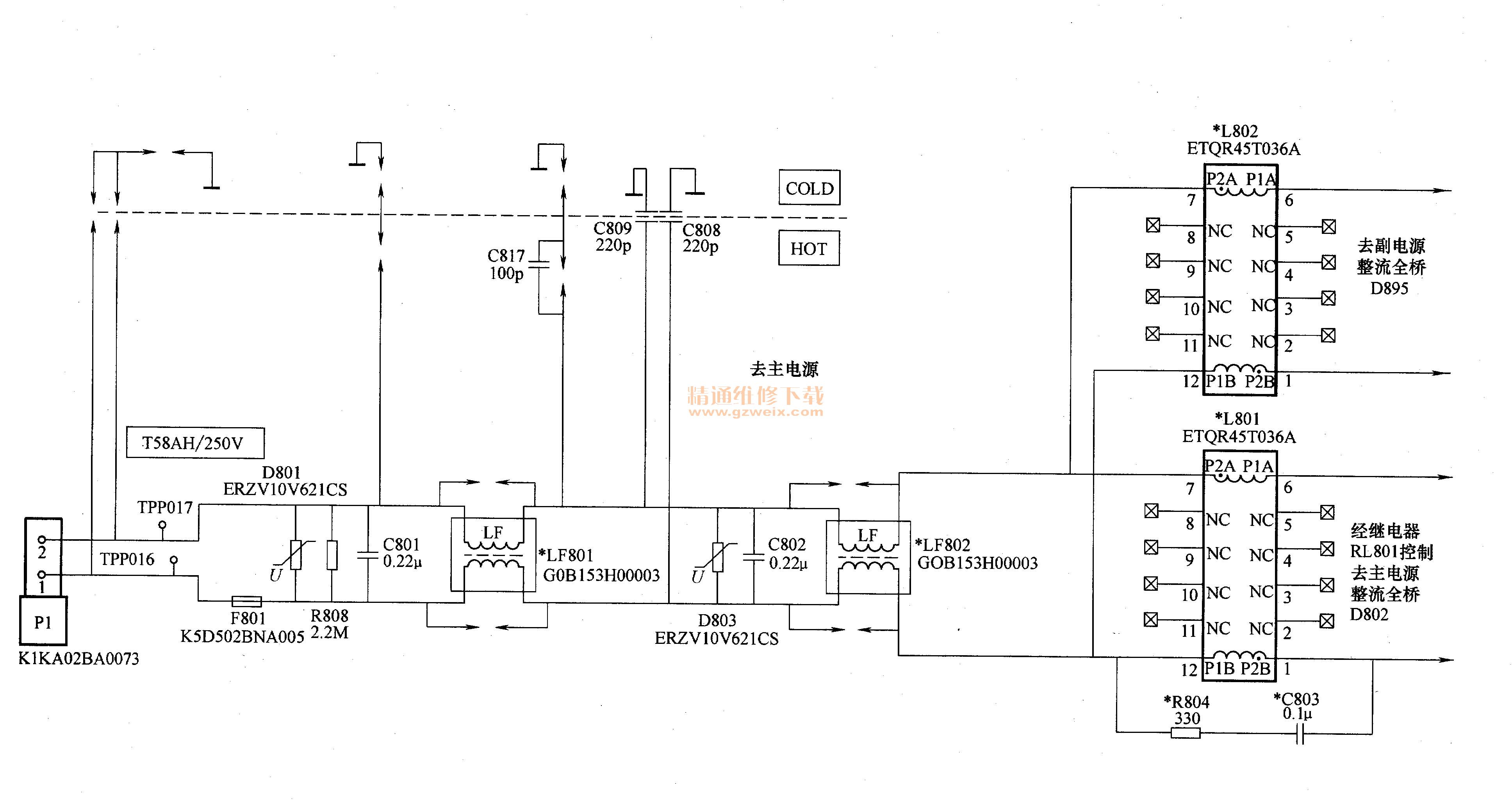

    松下液晶彩电TNP4 G421 AA电源板抗干扰电路如图5-3所示。它主要由C801、LF801、C802、LF802、C808、C809组成。该电源的进线滤波电路分两级，两级的电路结构完全相同。第一级由C801、LF801组成，第二级由C802、LF802组成。利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。

    滤除干扰后的市电，一是经L802送到副电源整流滤波电路D895、C885，副电源首先工作，为主板提供18. 5V和7V供电，指示灯点亮；二是遥控开机后，经L801和开关机继电器RL801一控制后，送到主电源整流滤波电路D802、C842、C830，主电源启动工作，为背光灯板提供24V电压。
    2．副电源电路
    松下液晶彩电TNP4G421 AA电源板中的副电源电路如图5-4所示。它由厚膜电路IC851（CODAAZH00020）、变压器T880、稳压控制电路IC890、光耦合器PC880为核心组成。


   （1）IC851简介

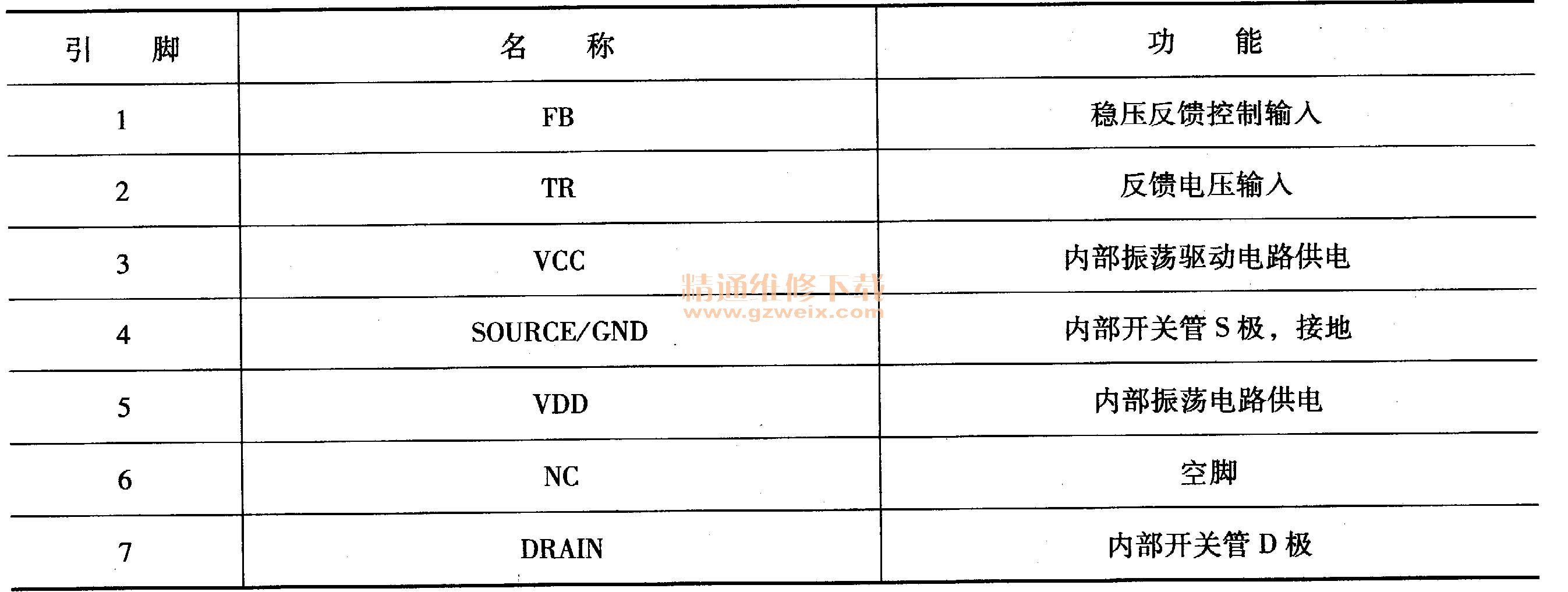

    IC851采用的是松下公司生产的开关电源专用厚膜电路CODAAZH00020，内含振荡、稳压、驱动电路和MOSFET开关管，引脚功能见表5-1。

   （2）启动工作过程
  一通电后，来自滤波电感L802的交流220V电压经D895、C885组成的桥式整流电路整流滤波后，得到约300V直流电压为副电源供电，经T880一次绕组P2-P1为IC851的7脚内部MOSFET开关管供电，同时经内部启动电路向5脚VDD供电外部C871充电，当C871两端充电电压达到预定启动值6V时，副电源启动工作，产生的振荡脉冲信号经集成块内部电路处理后直接加在内部MOSFET开关管G极，使开关管导通／截止，工作于开关状态，IC851内部开关管电流在T880中产生感应电压，二次侧感应电压经整流滤波后，产生18. 5V电压，18. 5V一是经开关机控制电路Q881、Q843控制后经连接器P3的5、6脚输出，送到TNP4 G401电路板；二是经IC852为核心的降压电路稳压后，产生7V电压，经连接器P3的9、12脚送到TNP4 G401电路板。经TNP4 G401处理后输出，为主电路板供电。
   （3）稳压控制电路
    稳压电路由取样分压电路R879、R877、R892、R897，误差放大器IC890、光耦合器PC880和IC851的1脚内部电路组成。当副电源输出的18.5V电压升高时，取样后送到IC890的R端电压上升，IC890导通增强，通过光耦合器PC880将IC851的1脚电压拉低，内部振荡脉冲变窄，开关管导通时间缩短，副电源输出电压降低到正常值。当副电源输出电压降低时，稳压电路向相反方向变化，开关管导通时间延长，副电源输出电压上升到正常值。
   （4）二次供电和过电压保护电路
    T880的绕组VI -V2及D870、C848、C852、R852与IC851内部部分电路组成二次供电和过电压保护电路。T880的10脚上的感应脉冲信号分为两路：一路经电阻R850、R851分压后，作为反馈电压加到IC851内部过电压保护电路输入端2脚，当副电源的输出电压高于稳压电路的稳压范围时，2脚输入的反馈脉冲电压就会高于内部过电压保护电路的门限电平。此时内部的过电压保护电路启动，IC851停止工作，从而实现过电压保护。
    T880的绕组VI -V2输出的感应电压经由D870、C848、C852组成的整流滤波电路滤波后，得到约20V电压加在3脚上，作为启动后厚膜电路IC851稳定工作时的电源电压。
