（5）市电欠电压保护电路
副电源中的Q882、Q850等元器件组成欠电压保护电路。市电正常时，交流市电经D885、C888整流滤波、R884、R888与R894分压后，高于D884、D882的稳压值，将D884、D882击穿，Q882导通，Q850截止，Q882、Q850等元器件组成的电路对副电源的工作无影响。当市电降低到选定的门限电压值时，分压后的电压低于D884、D882的稳压值，D884、D882截止，Q882由导通转为截止，Q852由截止转为导通，Q852导通后，IC851的1脚电压被拉低，IC851停止工作，副电源无电压输出。
   （6）电压输出电路
    电视工作在待机状态时，T880的14、15巧脚输出的脉冲信号经由D891、D893、C864、C865组成的整流滤波电路整流滤波后，得到约18. 5V电压后分两路输出：一路加到电子开关Q843的D极，作为电子开关的输入电压；另一路加到7V稳压集成块IC852的1脚，作为7V稳压电路的输入电压。
    IC852是一个工作状态可控的电源专用集成块，5脚为控制电压输入端，本机未用；4脚为输出电压调整控制端，改变4脚电压可调整输出电压的高低。在本电源中，4脚通过分压电阻R889、R866的选择对输出电压进行调整。18.5V电压经IC852稳压后，从2脚输出7V电压送往信号板，作为信号板CPU电路的待机工作电源。
    3．开关机控制电路
    副电源的开／待机电路由三部分组成：一是由Q881、Q843组成的18.5V输出控制电路；二是由Q883组成的副电源输出电压高低控制电路；三是由Q820、Q822组成的主电源供电继电器控制电路，如图5-5右上部所示。

   （1）待机状态
    待机状态时，来自信号板的开／待机控制（SUB-ON）电压为低电平，该电压分为三路：一是使Q881截止、Q843截止，停止输出18. 5V电压；二是使Q883截止，误差放大器IC890和光耦合器PC880导通增强，使IC851的1脚电压降低，使振荡电路工作在间隙振荡状态，副电源输出电压降低到10V；三是使继电器控制电路Q820、Q822截止，继电器处于释放状态，停止向主电源供电。
   （2）开机状态
    遥控开机后，来自信号板的开／待机控制（SUB-ON）电压由低电平转为高电平，该电压分为三路：一是使Q881导通、Q843导通，输出18.5V电压，为主板电路供电；二是使Q883导通，将误差放大器IC890的取样电压拉低，IC890和光耦合器PC880导通减弱，使IC851的1脚电压上升，使振荡电路正常工作，副电源输出电压由10V上升到18. 5V；三是使继电器控制电路Q820、Q822导通，继电器RL801吸合，为主电源整流滤波电路提供AC220V交流电压，主电源启动工作。
    4．主电源电路
    松下液晶彩电TNP4G421 AA电源板的主电源电路如图5-5所示，由厚膜电路IC830、变压器T801、稳压控制电路IC811、光耦合器PC841为核心组成，遥控开机后启动工作，为背光灯板提供24V电压。
   （1）IC830简介

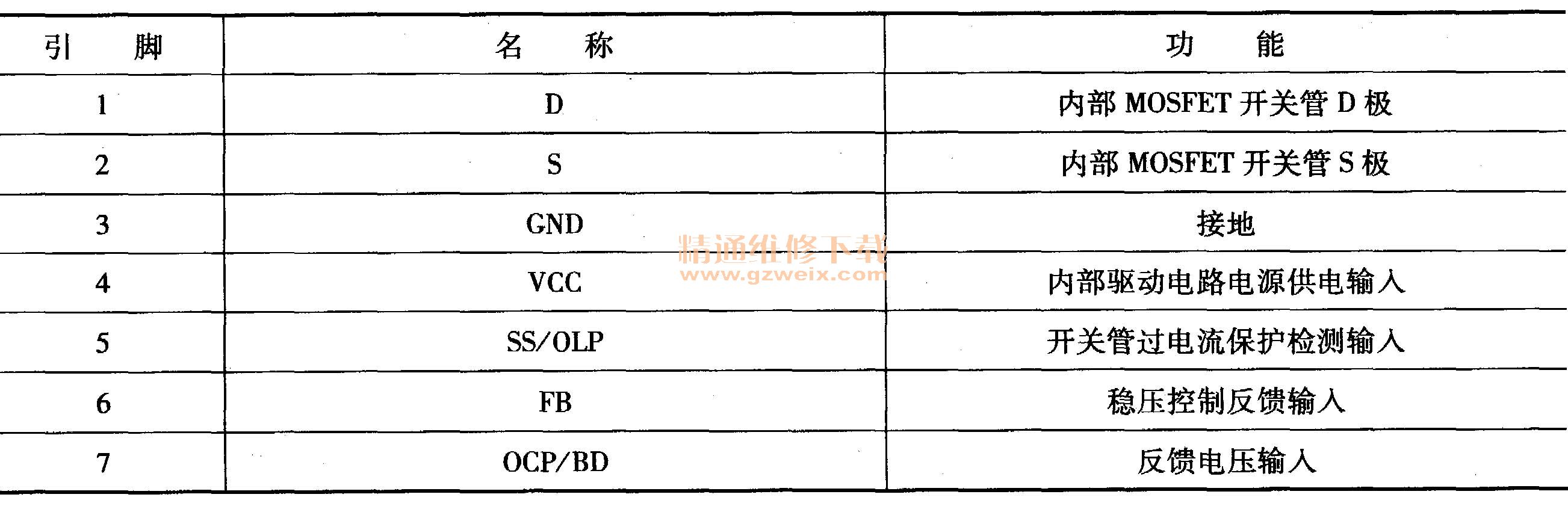

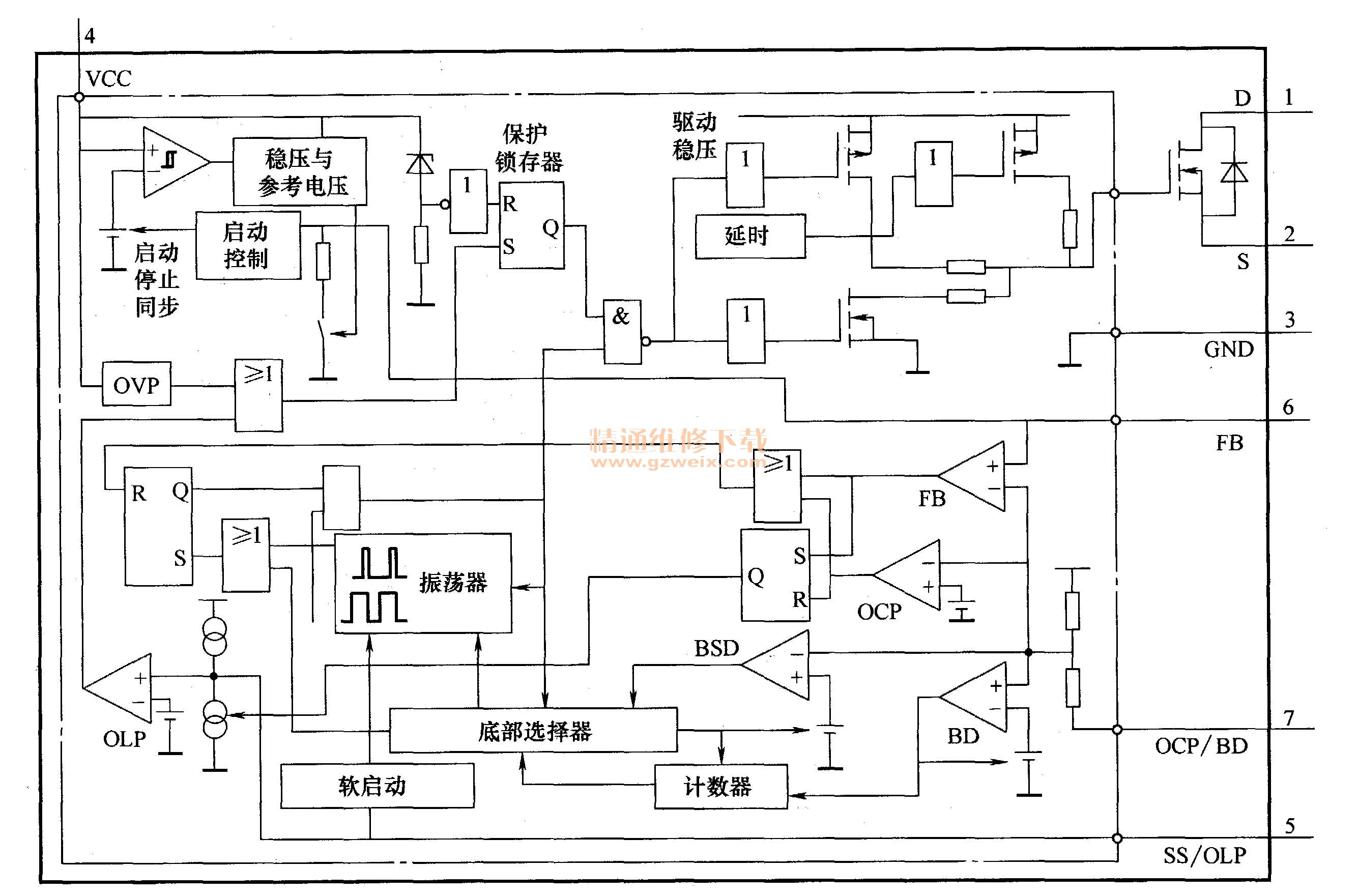

    IC830采用松下公司生产的开关电源专用厚膜电路C5 HABZZ00138，内部电路框图如图5-6所示，内含稳压与参考电压发生器、振荡器、稳压控制电路、保护电路、驱动电路和MOSFET开关管，引脚功能见表5-2。



   （2）启动工作过程
    遥控开机后，开关机继电器RL801吸合，来自L801的交流220V电压经继电器RL801送到主电源整流滤波电路D802、C842、C830，整流滤波后产生的300V电压为主电源供电，该电压经，T801的一次绕组P2-P1为IC830的1脚内部MOSFET开关管供电，交流220V市电还经R802为IC830的4脚提供启动电压，内部的驱动脉冲形成电路中的振荡电路开始工作，产生的振荡脉冲信号经逻辑电路、驱动脉冲放大等电路处理后加在MOSFET开关管的G极，使MOSFET管工作在开关状态，开关管电流在T801中产生感应电压。
    T801的二次侧11、12、13脚输出的感应电压经由D810、C814、C815组成的整流滤波电路后，产生24V电压，经连接器P2的1-9脚和P3的1-2脚送到TNP4G401电路板，为背光灯板供电。
