三星液晶彩电BN44-00155A电源板维修

来源：本站整理作者：佚名 2015-11-13 14:32:32

    三星液晶彩电采用的BN44-00155A型电源板，集成电路采用TDA4863 G＋STR-A6159＋MC33067组合方案，输出5.2/0.6A、24V/5A、13V/1A、12V/0.5A、5.3V/4A电压，配合LTA320 WT-L06液晶显示屏，应用于三星LA32S81 B、LA32S81 BX、LA32S01 B1、LA32R81BA等液晶彩电中。
    3.1.1   电源板原理精讲
    三星液晶彩电BN44-00155A电源板上面元器件实物图解如图3-1所示，电源板下面元器件实物图解如图3-2所示，电路组成框图如图3-3所示。

    该电源板由三部分组成：一是以集成电路TDA4863 G（ICP801 S）为核心组成的PFC电路，将整流滤波后的市电校正后提升到380V为主电源供电；二是以集成电路STR-A6159（ICB801 S）为核心组成的副电源，产生5. 2V/0. 6A电压，为主板控制系统供电，同时产生VCC电压，经开关机电路控制后，为PFC和主电源驱动电路供电；三是以集成电路MC33067（ICM801）为核心组成的主电源，产生24V/5A、13V/1 A、12V/0. 5A、5.3V/4A电压，为主板和逆变器板供电。
    1．副电源电路

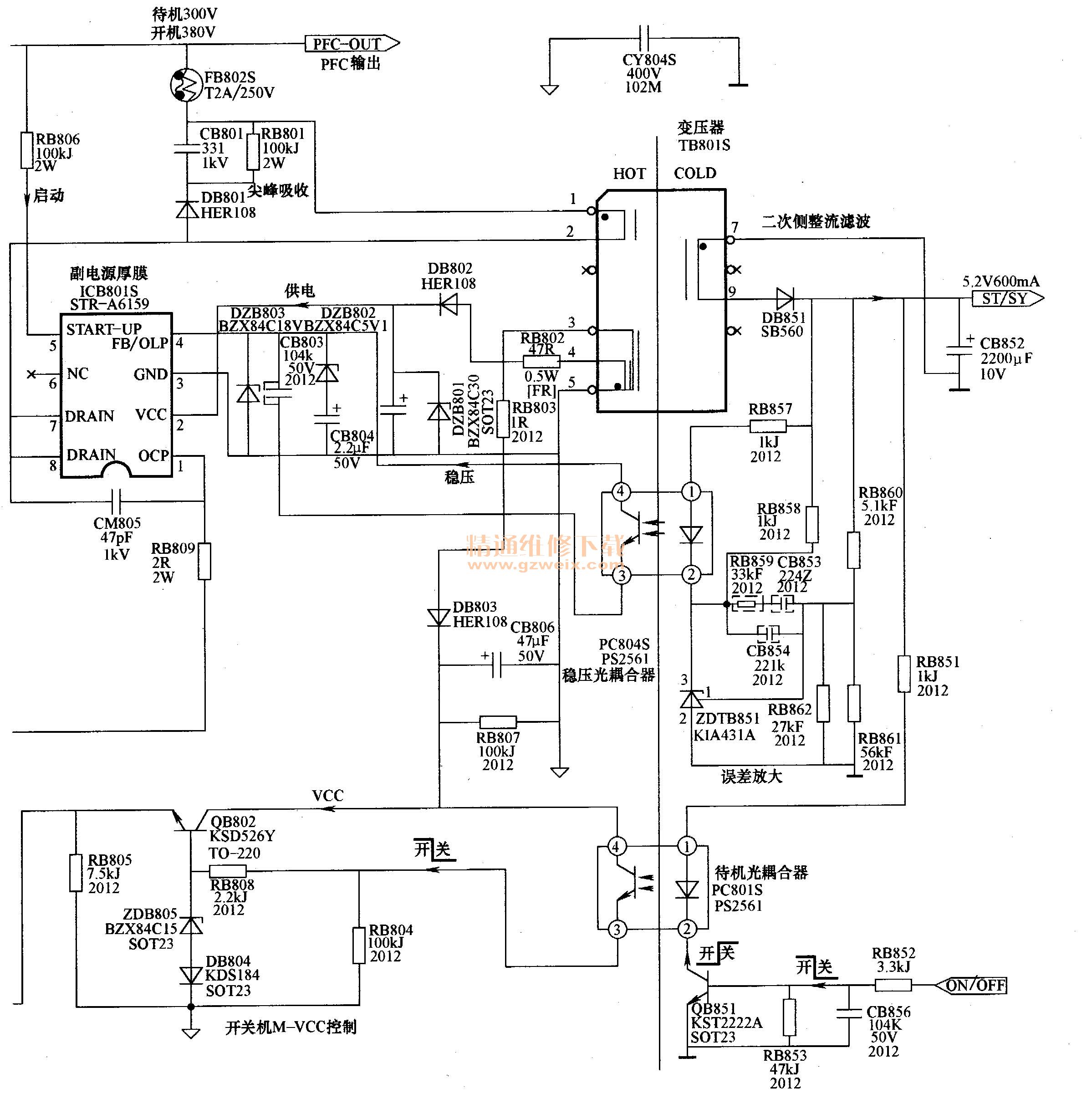

    三星液晶彩电BN44- 00155 A电源板中的副电源电路如图3-4所示。由厚膜电路STR-A6159（ICB801S）、变压器TB801S稳压控制电路误差放大器ZDTB851（KIA431 A）、光耦合器PC804S（PS2561）为核心组成。副电源变压器TB801 S一是在冷接地端输出5. 2V/0. 6A电压，为主板上的微处理器控制系统供电；、二是在热接地端输出两组VCC，一组VCC电压为副电源ICB801 S的2脚提供启动后的工作电压，另一组VCC电压经开关机电路控制后，为PFC电路和主电源振荡驱动控制电路提供M-VCC工作电压。

   （1）STR-A6159简介

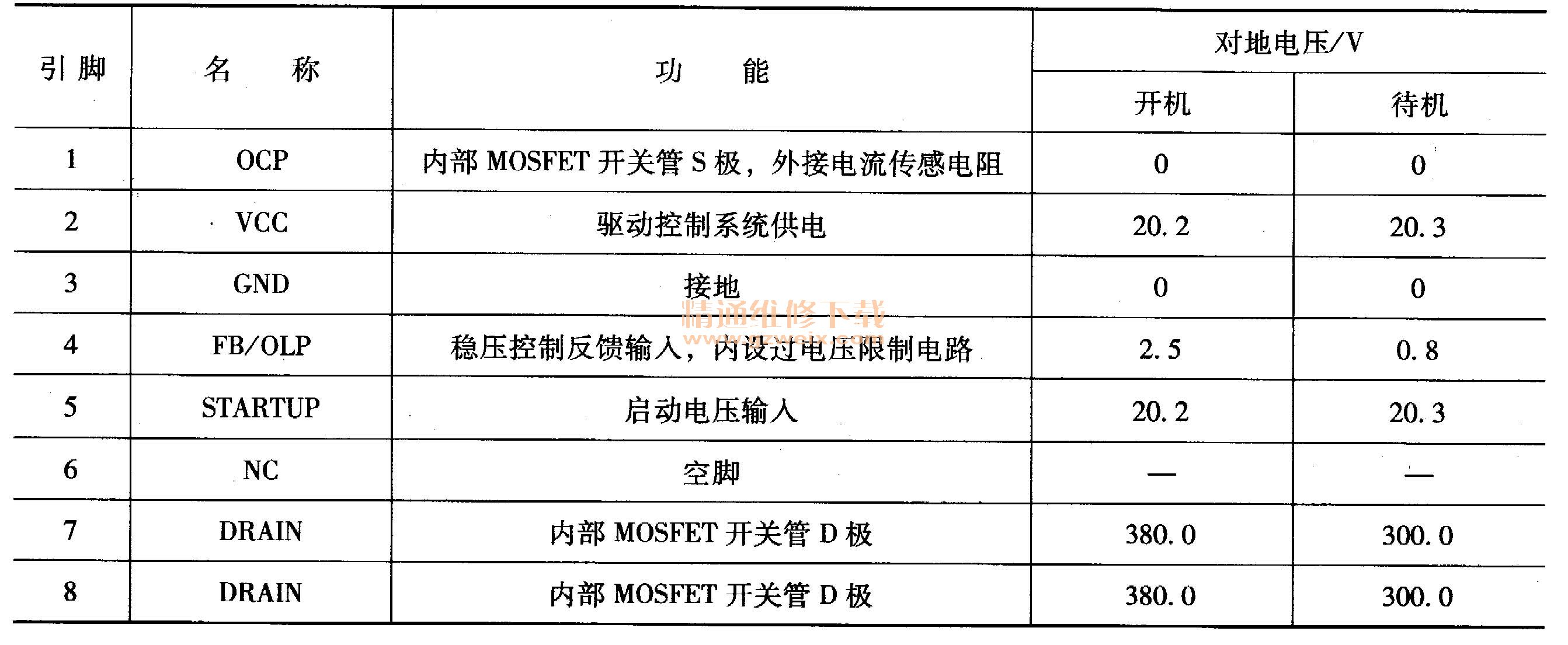

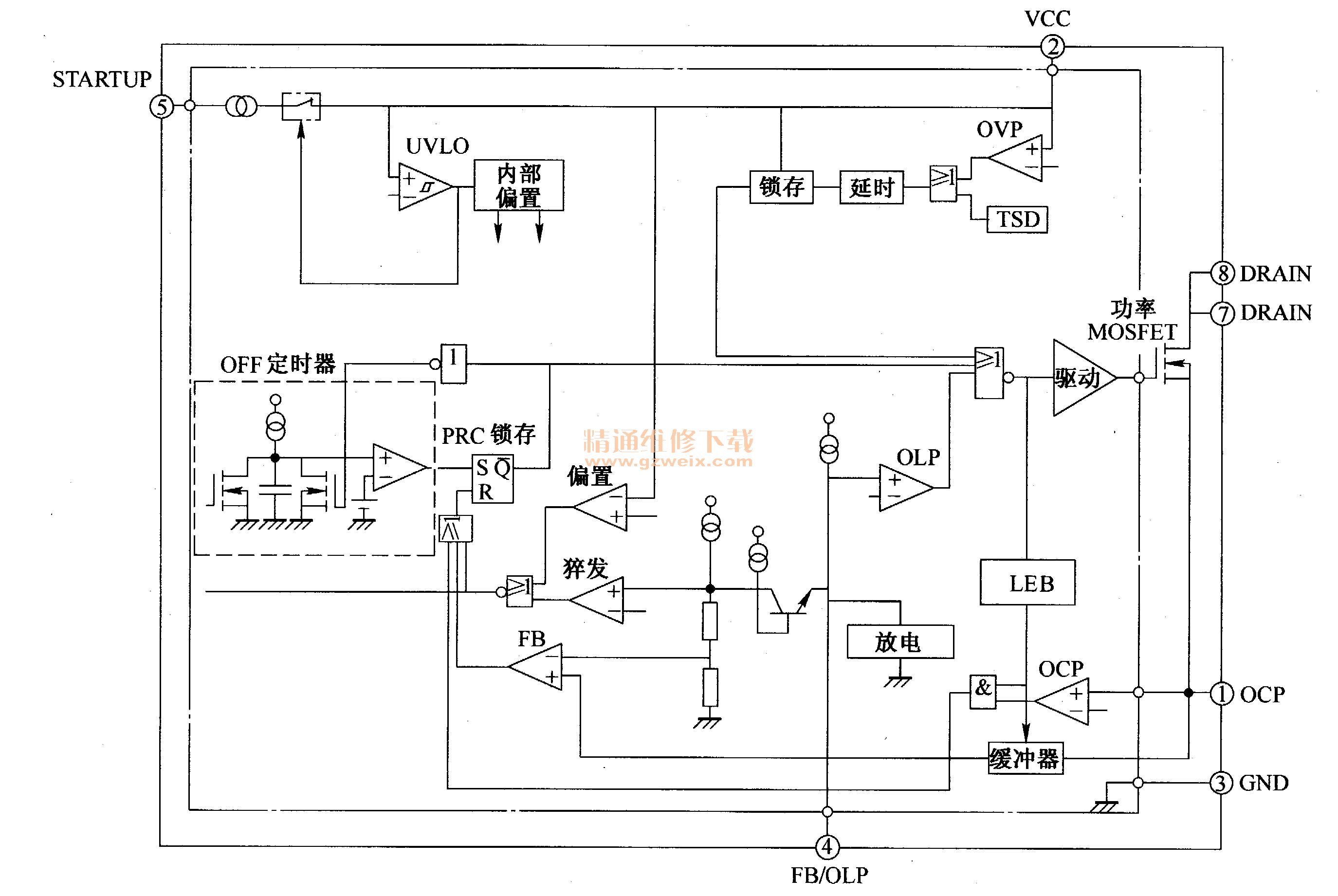

    STR-A6159是三肯公司开发的低功耗离线式开关电源厚膜电路。内部电路框图如图3-5所示，内含一个PWM控制器和大功率MOSFET开关管，可工作于电流控制模式和自动实现待机状态的PRC占空比控制模式，具有固定8μs关断时间和可变导通时间，开关频率在63～120kHz之间随负载电流自动改变；具有自动轻载待机功能，自动偏置功能，设有600V高压电流源，对市电整流电压直接输入后进行恒流，以提高电源的总效率等。STR-A6159内置高反压MOSFET开关管，具有负温度系数特性，防止二次击穿，内设过电流、过电压、过载保护电路。STR-A6159的引脚功能和对地电压见表3-1。

   （2）启动工作过程
    AC 220V市电经延迟熔丝管FP801 S和由CX801 S、LX801 S、CX802S、CY801 S、CY802S、LX802S组成交流抗干扰电路，滤除市电中的高频干扰信号，经限流电阻NT811S送到由BD801 S、CP801组成的整流滤波电路，产生脉动直流电压，由于滤波电路电容CP801容量较少，该电压负载较轻时为300V左右；在负载较重时为230V左右。
    该脉动电压经DP801向PFC滤波电容CP803充电，产生约300V的PFC-OUT直流电压，PFC电路工作后，上升到380V左右，为副电源和主电源供电。
    PFC-OUT直流电压一是经TB801S的一次绕组1-2为ICB801 S的7、8脚内部开关管供电，二是经RB806为ICB801 S的5脚提供启动电压，该电源启动工作，ICB801 S内部开关管工作于开关状态，其脉冲电流在TB801 S中产生感应电压。
    副开关变压器TB801S的热接地端绕组4-5感应到的脉动电压，经BD802整流、CB802滤波、DZB801稳压后，送到ICB801 S的2脚，作为副电源ICB801 S的工作电源，ICB801 S于是进入正常的持续工作。
    副开关变压器TB801 S的热接地端绕组3-5感应到的脉动电压，经RB803限流保护、BD803整流、CB806滤波后，产生VCC电压，送到待机控制电路QB802的C极，受待机控制电路的控制，为PFC驱动电路ICP801 S和主电源驱动电路ICM801提供M-VCC工作电压。
    TB801 S的冷接地端二次绕组7-9感应电压经DB851整流，CB852滤波后产生5. 2V/0. 6A电压，为主板微处理器控制系统供电。
   （3）稳压控制电路
    稳压控制电路由误差放大器ZDTB851、光耦合器PC804S和厚膜电路ICB801 S的4脚内部电路组成。
    当因某种原因造成副电源输出的5. 2V/0. 6A电压升高时，经RB860与RB861//RB862取样分压，加到ZDTB851的1端电压升高，经ZDTB851比较放大后，3端电压降低，光耦合器PC804S内部发光二极管发光增强，光敏晶体管内阻降低，将ICB801 S的4脚电压拉低，经4脚内部稳压控制后，调整ICB801 S内开关管激励方波变窄，开关管导通时间缩短，副电源输出电压下降到正常值；当副电源输出的5. 2V/0. 6A电压降低时，上述电路工作过程相反，开关管导通时间延长，副电源输出电压上升到正常值。
   （4）尖峰脉冲吸收电路
    TB801S的一次绕组1-2并联的DB801、CB801、RB801组成尖峰脉冲吸收电路，当开厚膜电路ICB801S内部开关管截止时，将其D极产生的尖峰脉冲电压吸收泄放掉，防止开关管因较高的反峰压而击穿。
