TCL PDP机芯等离子彩电的总线系统主控电路微处理器采用P89C16/80C32PLCC，存储器型号为24C16；采用PHILIPS一体化频率合成高频头，总线系统被控电路有：解码电路采用TDA9321 H、Y/C分离电路采用TDA9181，画质增强电路采用TDA9178、SCALER处理电路采用MX881284ACE，丽音处理电路为MSP3410，逐行扫描处理采用NDSP 60Hz逐行方案NV320。支持伴音制式D/K、I、BG解调，彩色制式PAL、NTSC、SECAM解调，具备VGA接口，支持640X480、60Hz和1024X768、85Hz格式。
    适用机型：TCL PDP403、PDP402、PDP4225、PDP4226等离子彩电。
    1 总线调整方法
    【进入／退出工厂模式】
    PDP403方法：在正常收视状态下，先按液晶彩电机顶盒上的“音量－”键，将电视机音量减小为0，然后按住“音量-”键不放，再快速按遥控器上的数字“9、5、1”键输入密码，即可进入工厂模式。
    调整完毕，按“待机”键，遥控关机即可退出工厂模式。
    PDP402方法：按住遥控器上的“OK”键不放，同时按显示屏下面的“输入选择”键5s、即可进入工厂设置状态。
    调整完毕，按“AV/TV”键退出工厂模式。
    【项目选择与调整】
    进入工厂模式后，PDP403有7个调整菜单，按遥控器上的数字“1、2、3、4、5、6、7”键进入相应的调整菜单，进入工厂调整菜单后，按“频道＋／－”键和“音量＋／－”键选择项目和调整数据。调整完毕，按遥控器上的“菜单”键退出工厂菜单。
    2总线调整数据

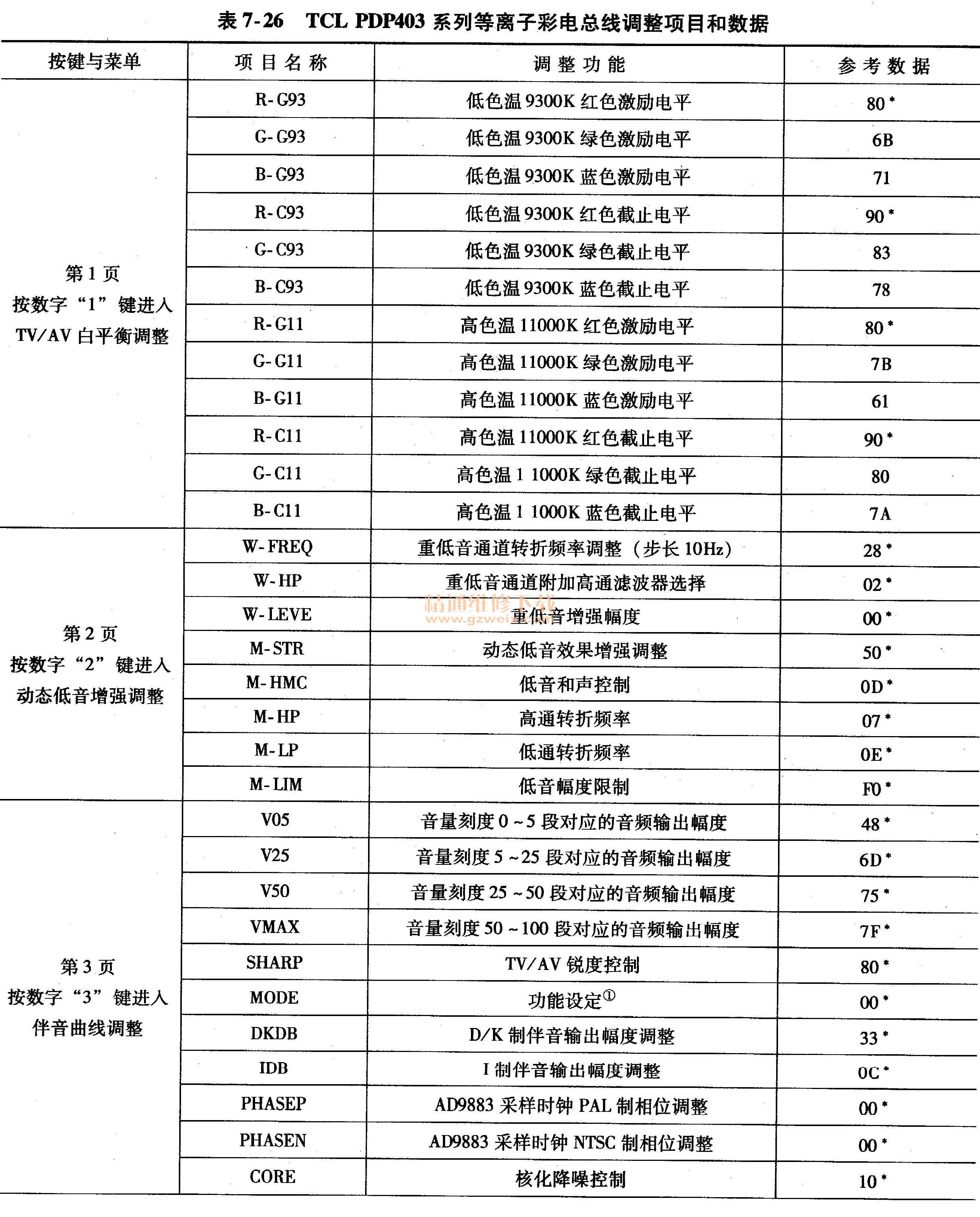

    TCL PDP403系列等离子彩电总线调整项目与数据见表7-26。
