TCL LCD26H机芯液晶彩色电视I2C总线调整
来源:本站整理  作者:佚名  2012-09-25 09:12:02

TCLLCD 26H 机芯液晶彩电,包含 A71 系列、26 系列、B66 系列、BOWA 系列 4 种液晶彩电。精密图像变频处理电路采用 FLI2200,SDRAM 存储器采用 HY57V64620HG,数 / 模转换电路采用 AD9883,视频解码电路采用TDA9321H,图像增强电路采用 TDA9178,亮 / 色分离电路采用 TDA9181,液晶显示处理器采用 BGA388,丽音信号处理电路采用 MSP3410G,伴音功放电路采用TA2024,耳机放大电路采用 TDA28220,电源板控制电路采用 MS001G。

A71 系列适用机型:TCL LCD27A71、LCD32A71、LCD37A71、LCD40A71 等液晶彩电。

26 系列适用机型:TCL LCD3026、LCD2026A、LCD2326H、LCD2726H、LCD3026H、等液晶彩电。

B66 系列适用机型:TCL LCD26B66、LCD32B66、LCD37B66、LCD42B66 等液晶彩电。

ROWA 系列适用机型:TCL LCD26M3 等液晶彩电。



1. I2C总线调整方法

(1)进入退出工厂模式

进入主菜单,按“频道 -”键,选中特殊功能一项,再按遥控器上的数字键“9、7、3、5”输入密码,即可进入工厂菜单。

调整完毕,按遥控器上的“菜单”键退出工厂模式。

(2)项目选择与调整

进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“频道 +/-”键选择子菜单和调整项目,按“音量+/-”键调整所选项目数据。

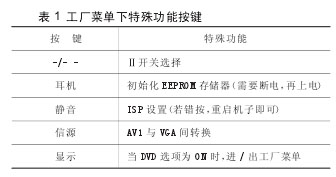

工厂模式下,遥控器上的部分按键变为特殊功能按键,见表 1 所示。



2. 调整项目与数据

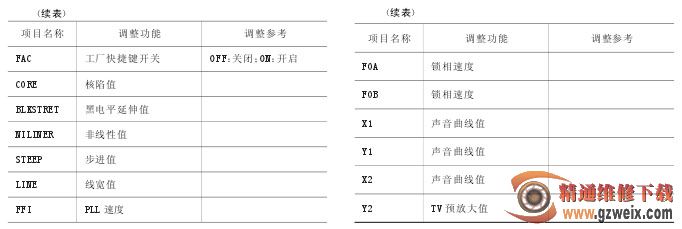

TCL LCD26H 机芯液晶彩电 I2C 总线系统调整项目和调整参数见表 2 所示。
