一台液晶彩电电源板，型号为FSP306-4F01，输出电压有24VI、24VA、5VS、5V，最大极限电流：24VI为9A、24VA为3A、5VS为1A、5V为2.5A。副电源驱动块U501为S脚贴片NCP1230、Q501为04N70B 1场效应管。PFC驱动块U601为8脚贴片1606B，功率管为两只Q601、Q602，型号均为13N50。

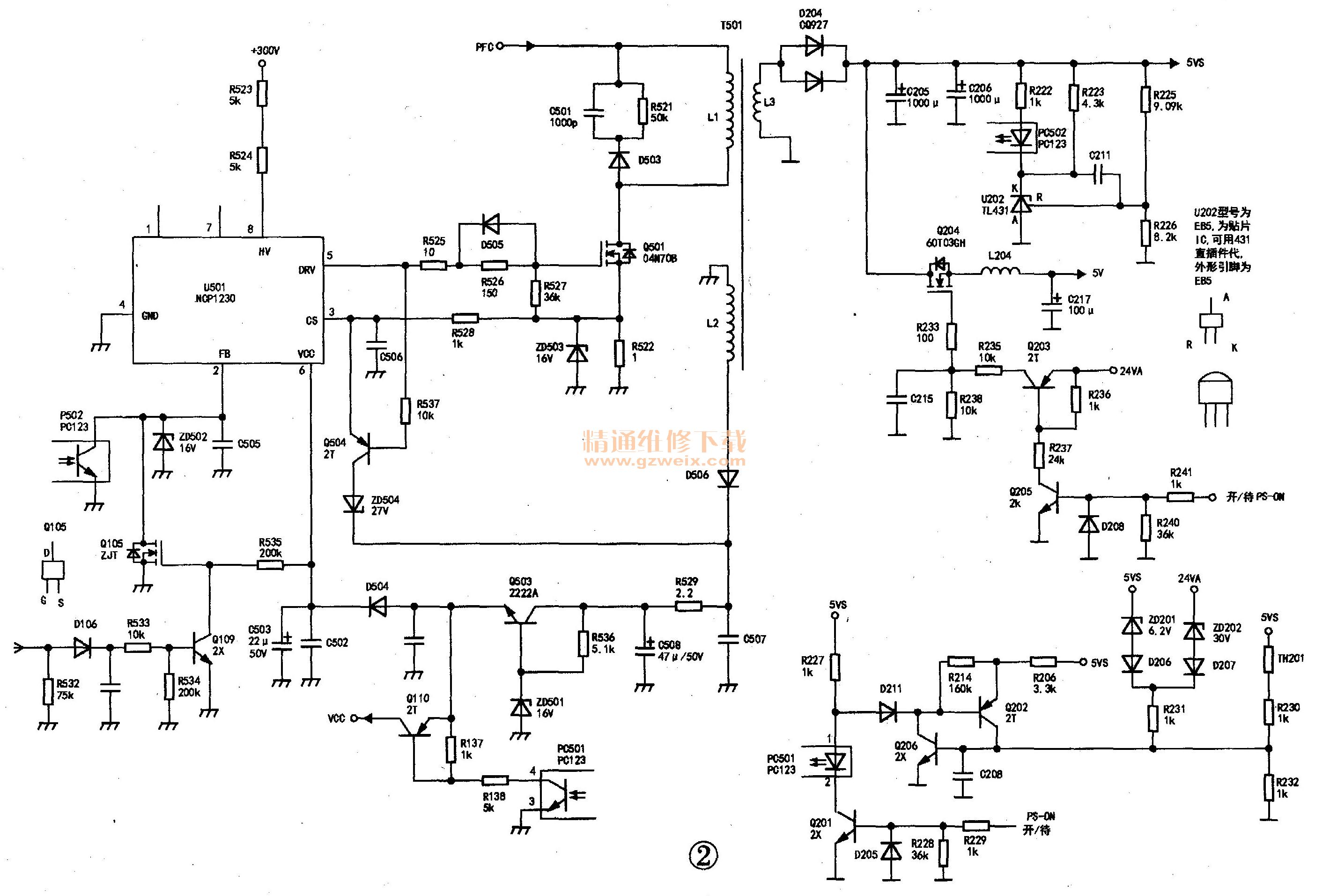

    为了方便维修，同时也为自己留下第一手可靠资料，笔者根据实物画出电路图，如图1、图、2、图3所示。其中，稳压二极管的稳压值是将它取下后实际测量所得。集成块、三极管、场效应管、电阻、电解电容都是实物所标注的，因此该图“权威”性，希望广大读者存档，以后维修一定用得上。下面简述工作原理。





    1．市电输入、整流电路

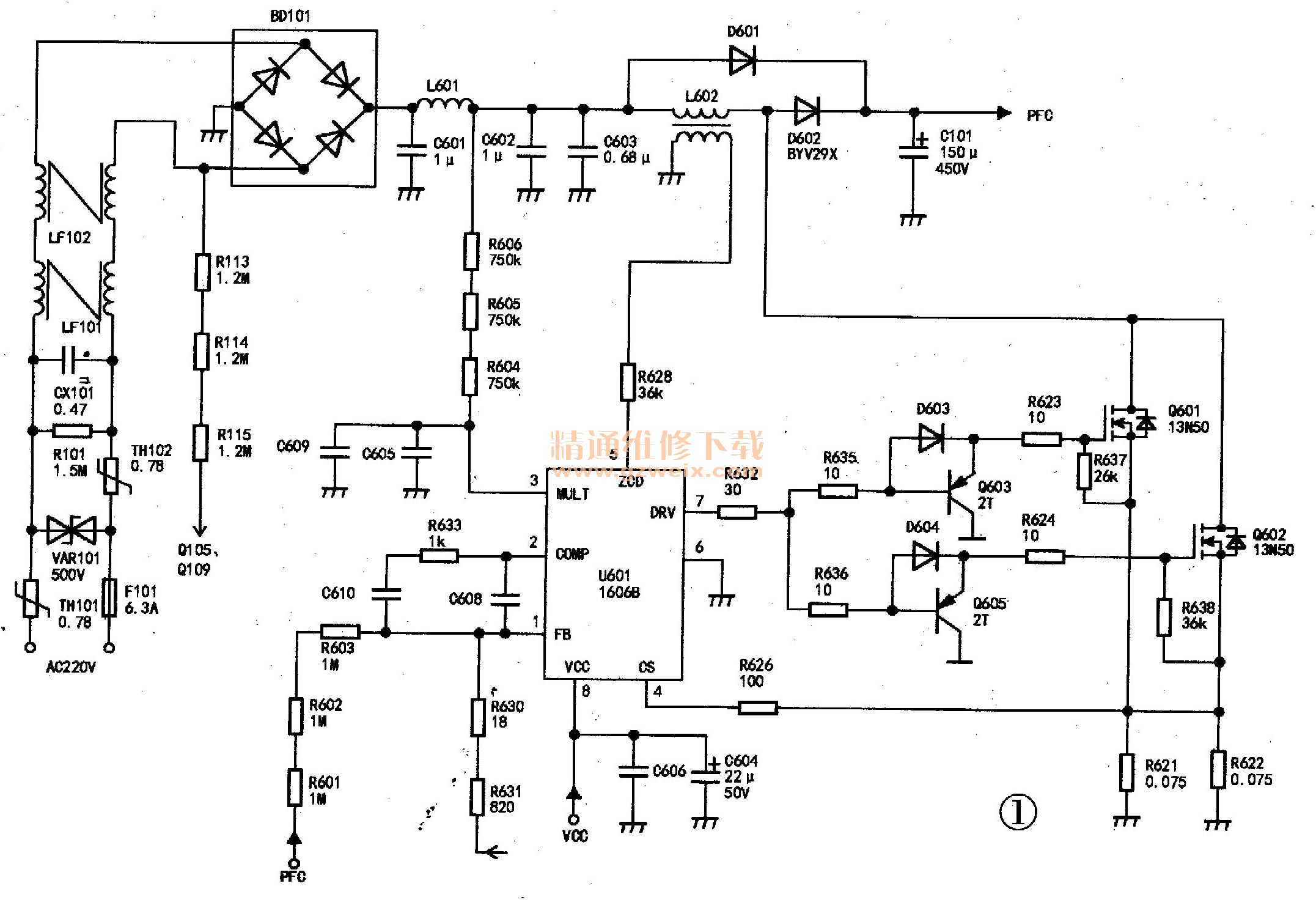

    如图1所示，220V交流市电，经CX101、LF101、LF102为核心的滤波电路，再经BD101桥式整流，在C602两端产生约300V直流脉动电压。
    2.PFC电路
    如图1所示，U601为驱动芯片，Q601、Q602为功率输出管，L602为储能电感，D602为续流二极管、C101为滤波电容。待机时，U601（1606B）的⑧脚VCC近似0V，故PFC不起振，此时PFC的作用只是把300V脉动电压进行滤波，故PFC端输出300V直流电压，供副电源用。
    开机时，U601的⑧脚有约12V电压，PFC电路起振，此时PFC输出电压约400V，供副电源、主电源使用。1606B（U601）的引脚功能：①脚为反馈输入端，②脚为比较器输出滤波，③脚为100Hz脉动电压输入端，④脚为电流检测端，⑤脚为过零检测端，⑥脚为地，⑦脚为激励信号输出，⑧脚为供电端。
    稳压过程：R601～R603、R630、R631构成PFC输出取样电路。当PFC输出升高，U601的①脚反馈电压升高时，调节⑦脚脉冲宽度，使PFC输出下降；同理，当PFC输出下降时，反馈给①脚的电压也下降，使⑦脚脉冲宽度改变，使PFC输出电压升高，这样使PFC输出电压保持在400V左右。
