长虹液晶彩电电源快修指南(上)
来源:家电维修  作者:佚名  2016-10-28 09:23:38

    1. HS210-4-01开关电源

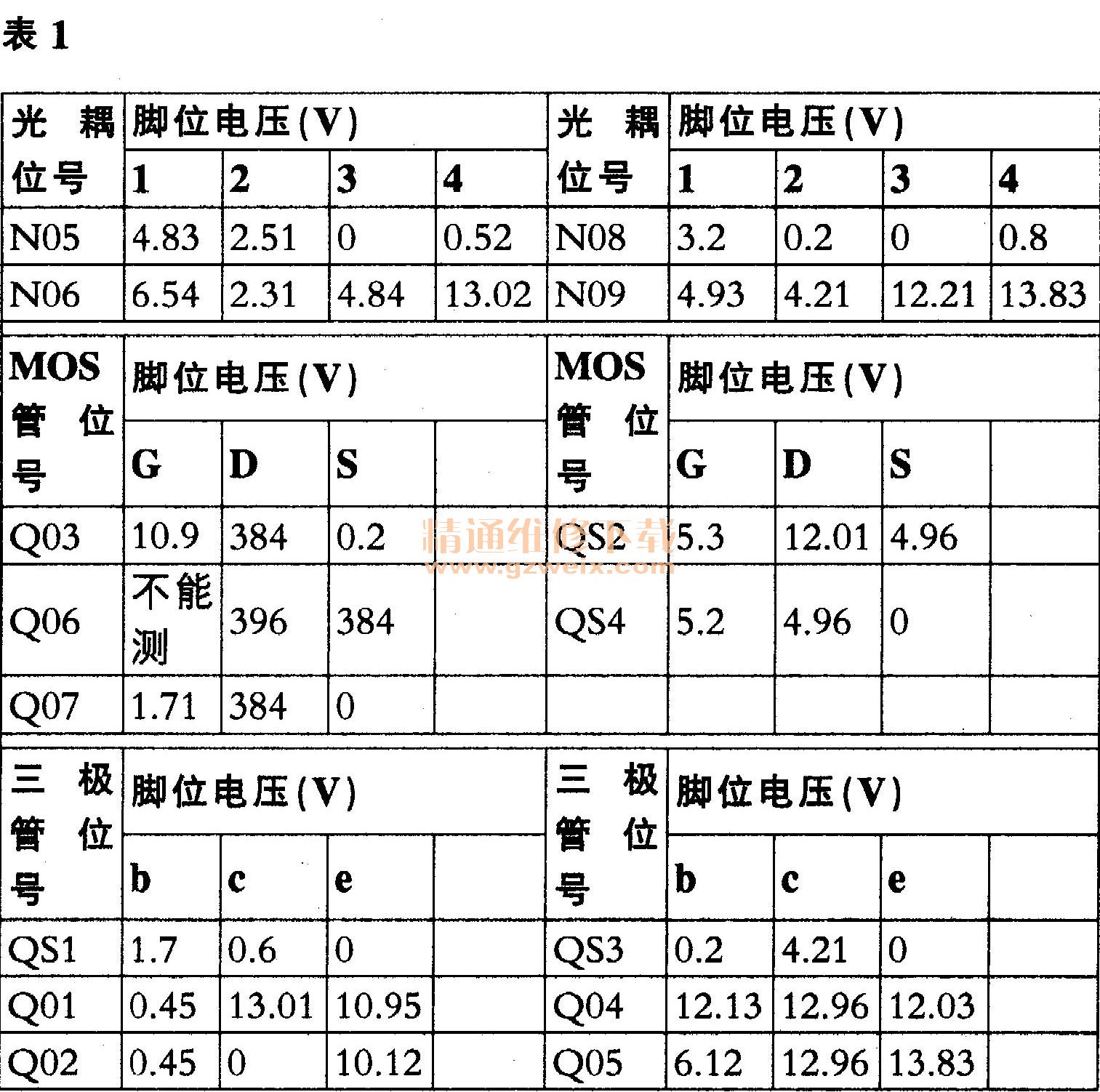

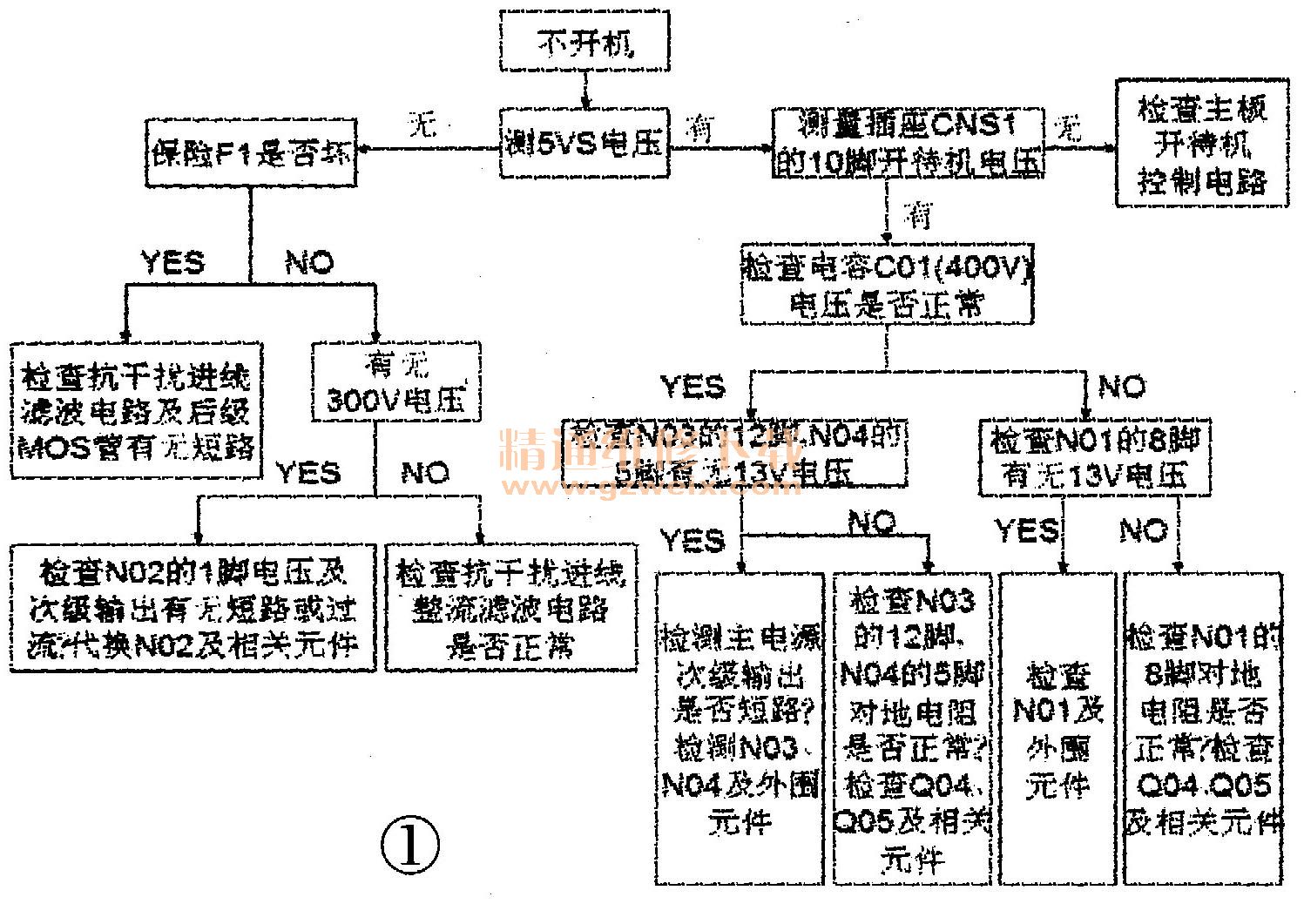

    该电源适用于长虹27-32英寸的液晶产品,应用于液晶电视型号有:LT32700、LT32600等。HS210 -4-01电源采用NCP1395 +NCP5181 +TDA4863方案,该电源输出四组电压:24V/6A(逆变器供电);12V/1.5A(伴音供电);5V/4A(小信号供电);5VSTB/1A(待机供电)。该电源故障检修框图如图1所示,维修数据如表1所示。



    2. HS280-4-02开关电源

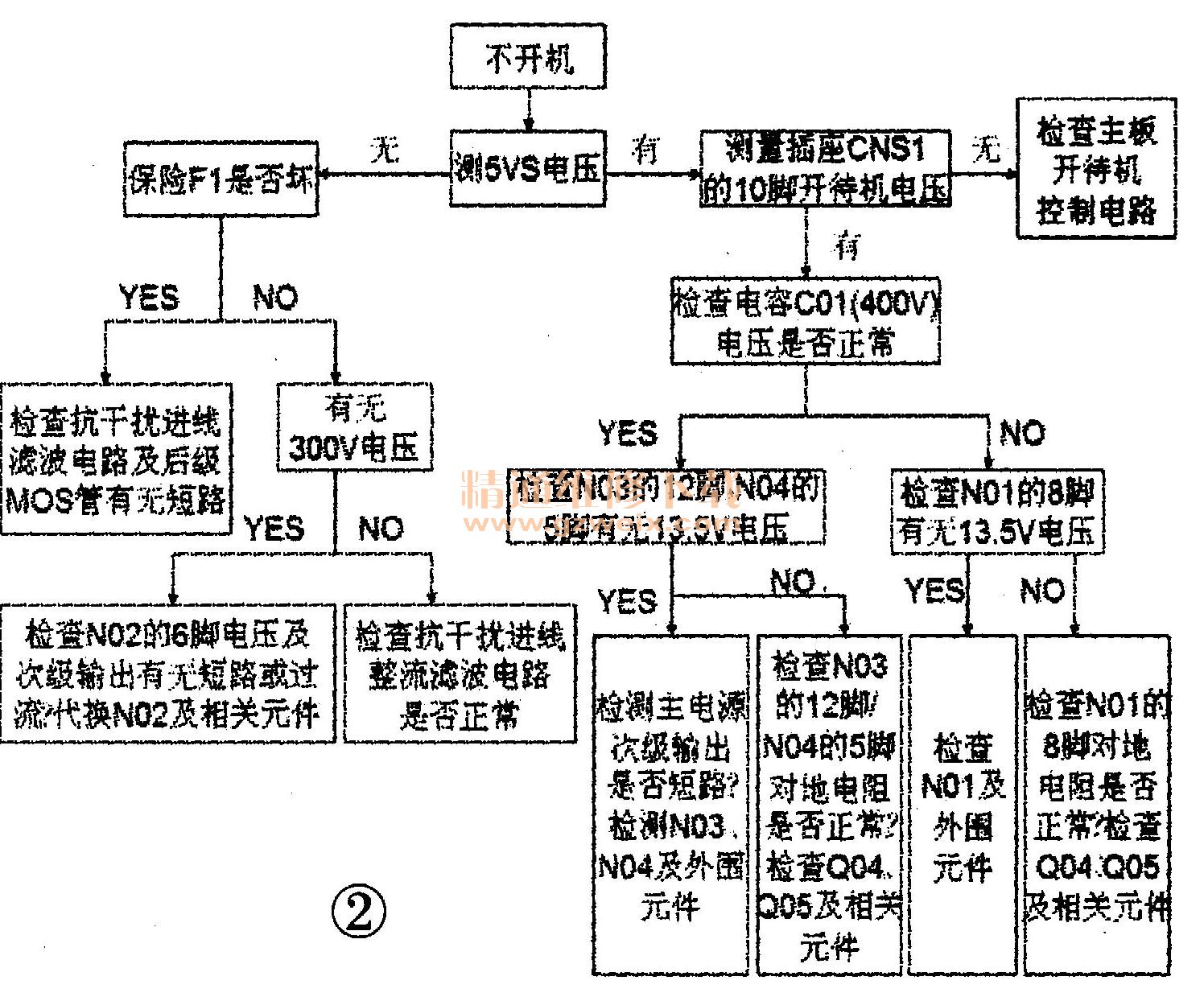

  该电源适用于长虹2642英寸的液晶产品,应用于液晶电视型号有:LT37700、LT37810、LT37810U、LT37900FHD、LT40819A、 LT40876FHD、LT42876FHD、LT42810FU、ITV42876L等。HS280一4-02电源采用NCP1395+NCP5181+NCP1653A方案。该电源输出四组电压:24V/8A(逆变器供电);24V/3A(伴音供电);5V/3A(小信号供电);5VSTB/1A(待机供电)。故障检修框图如图2所示,维修参考电压如表2所示。



    3. FSP205-3E01/4E01电源

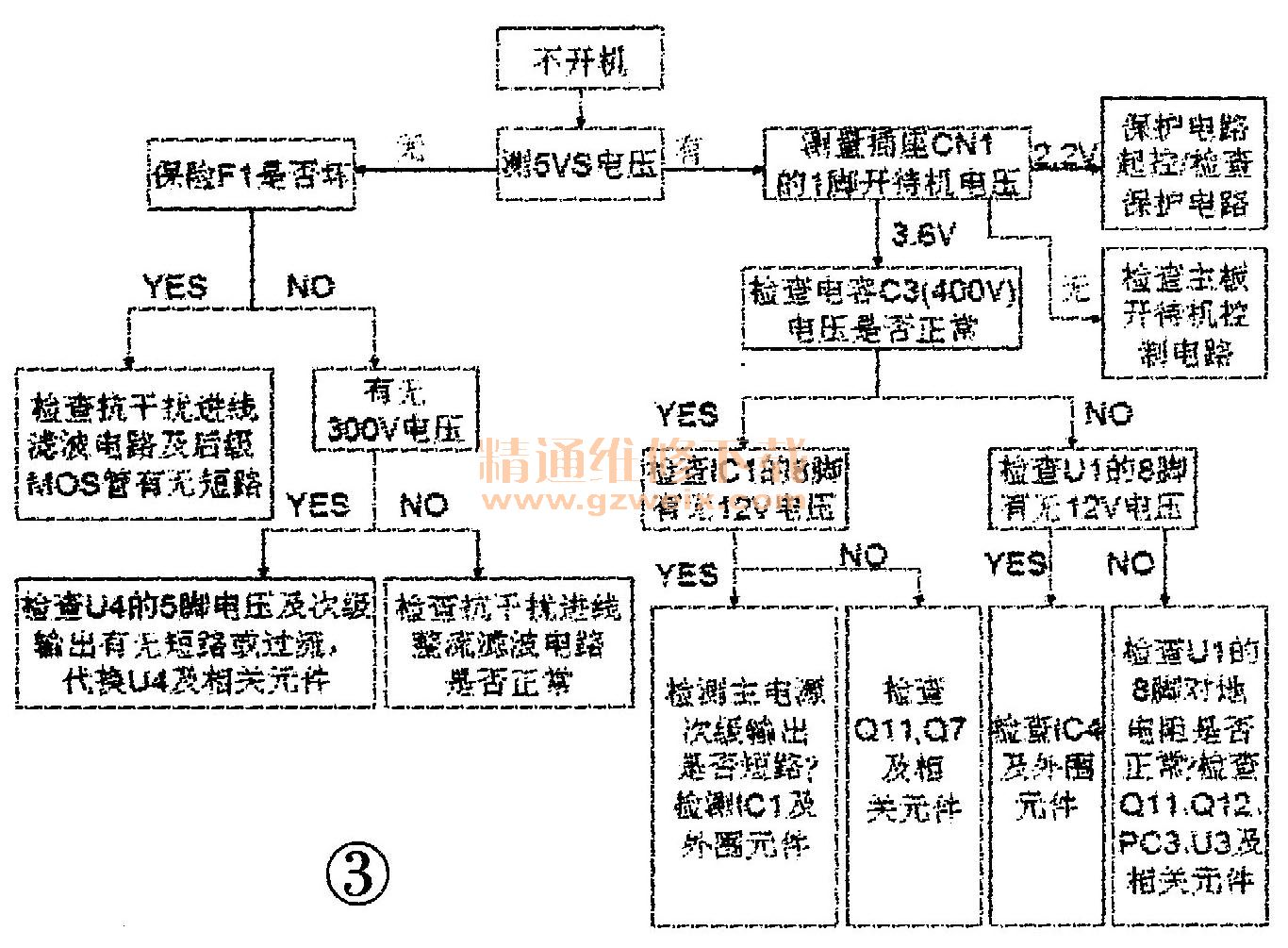

  该电源是“永胜宏"FSP系列中适用2632英寸液晶电视的开关电源,其应用液晶电视型号有:LT32700、LT32900、LT32876、LT3212等。不开机时的检修流程图如图3所示,首先检查副电源+5VS是否正常,如果不正常就检查副电源及相关电路。其次,若在电源指示灯亮的情况下不开机,应检查是否有开机控制信号从主板CPU输出到电源板,一般开机控制信号是高电平,若是高电平,主电源仍然没有输出就是电源板损坏;若不是高电平,应检查主板是否处于待机状态,并检测相关控制电路元件,维修参考电压如表3所示。


[1] [2]  下一页
