电源组件故障单独判断的方法

电源组件故障单独判断的操作步骤如下：

1将CN401的⑥脚5VS待机电压与①脚PWR-ON开待机控制脚短接，并在④脚5VDC与③脚地接一只47 Ω/2W的电阻，此时测量插座各输出电压应该正常。若这几组电压不正常，在排除负载短路情况下，可直接判断二合一电源组件中电源电路的故障。

2．将插座CN402的⑦脚SEL状态控制与⑥脚GND地短接，⑦脚SEL状态控制变为低电平；同时将插座CN401的⑤脚5VDC与CN402的⑨脚BLON背灯开关短接，背光灯管应被点亮。若不能点亮或亮一下熄灭，可初步判断二合一电源组件中逆变电路有故障。

去保护的方法

1．逆变电路去保护：逆变电路控制ICU3 (OZ964GN）的①脚为点灯时间限制，当外接电容C11上充得电压大于3V时，U3执行保护动作，停止驱动输出。去保护时只需将U3 (OZ964GN）的①脚限制在执行保护动作电压以下即可，一般是将OZ964GN的①脚直接接地。在不接灯管进行维修时也可以如此操作。

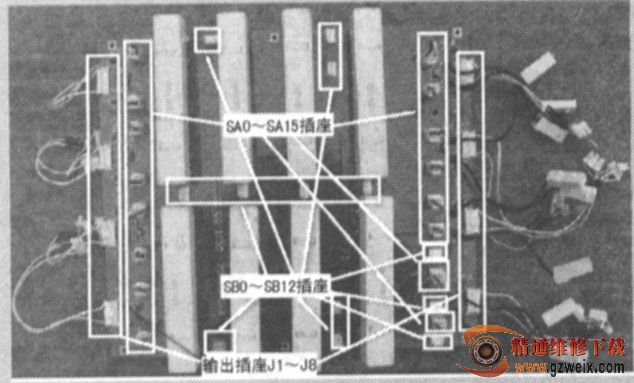

 2．背光灯开路去保护二VLC82002.50电源组件共有8只背光灯管输出插座，当某根灯管或几根灯管损坏或电源组件中的逆变电路本身损坏时，该电源组件会自动保护，要确定是灯管还是电源组件故障就需要去掉保护电路来加以判断。该电源组件若断开任意一只、多只或只留一只高压输出插座均可正常工作（不需断开背光灯管），便可判断是背光灯管损坏引起的保护。去掉背光灯保护的方法是将该电源组件背面上的JR12 (0Ω)(U2的③脚处R223与D217之间）断开即可。去掉背光灯保护见下图所示。
