1海信液晶彩色电视1535开关电源维修资料
    1535电源板应用于海信TLM42 T69 GP等大屏幕液晶彩色电视中。
    该电源板由三部分组成：一是以集成电路NPC33262 （N801）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路NPC 1207 （N803）和开关管V809为核心组成的副开关电源，产生＋5. 1 V电压和两组VCc电压，+5. 1V为主板控制系统供电，一组VCc电压为副电源N803供电，另一组VCc电压经开关机电路控制后为PFC驱动电路N801和主电源驱动电路N802供电；三是以集成电路NCP1396 （N802）为核心组成的主开关电源，产生＋24V/8A, + 12V/4A, 16V电压，为主板和逆变器板供电。

    开关机电路由V816、光耦合器N805、晶体管V807和MOs管V813组成，采用控制PFC电路N801,主开关电源驱动电路N802的Vcc供电和小信号处理电路M5V/4A供电的方式。接通市电电源后，副电源首先工作，产生VCc电压和＋5. 1 V电压，其中＋5. 1 V为控制系统提供电源，二次开机后开关机控制电路启动，一是控制V816, N805, V807导通，将副电源产生的VCc电压送到N801和N802驱动电路，PFC电路和主电源启动工作，为整机提供＋24V/8A,  + 12V/4A, 16V电压，二是控制V813导通，输出M5V/4A电压，为小信号处理电路供电，整机进入开机状态。

    该开关电源还设有以模拟晶闸管V810, V811为核心组成的失电压检测、过电压检测保护电路，保护电路启动时，V810, V811导通，将开关机控制电路光耦合器N805的1脚电压拉低，开关机控制电路N805, V807截止，切断N801, N802的VCc和PWM-VCC供电，PFC电路和主电源停止工作。
    该电源板的集成电路引脚功能和维修数据如表7～表9所示。

表7  NCP33262 （N801）引脚功能和维修数据

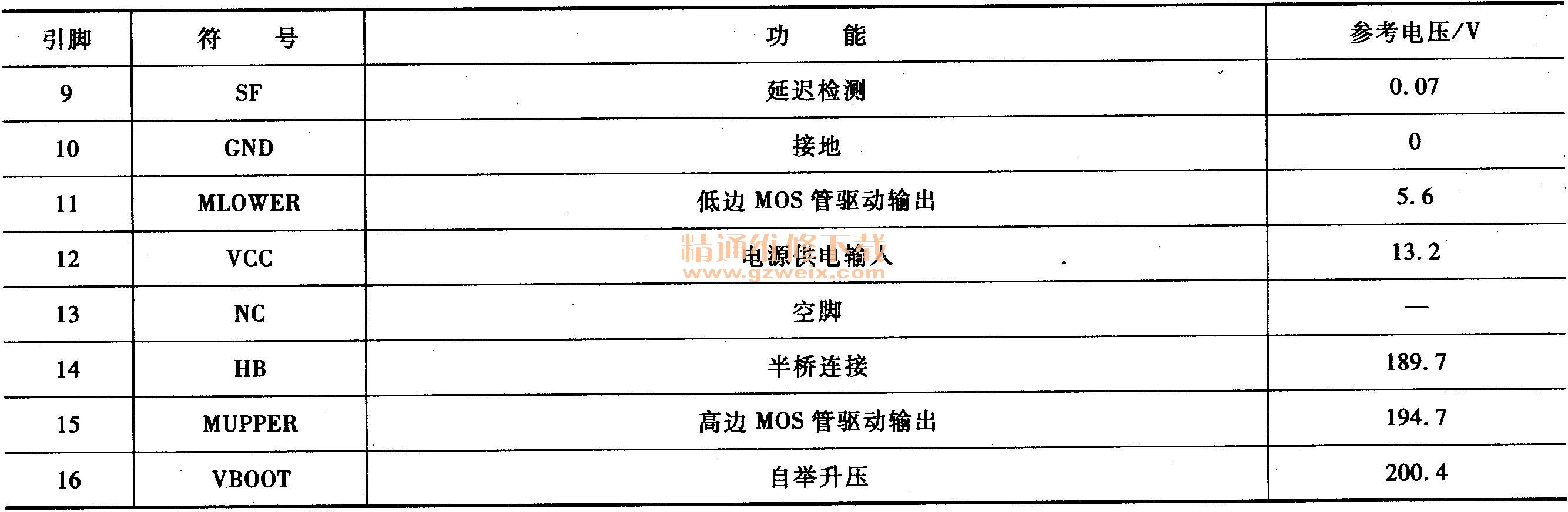

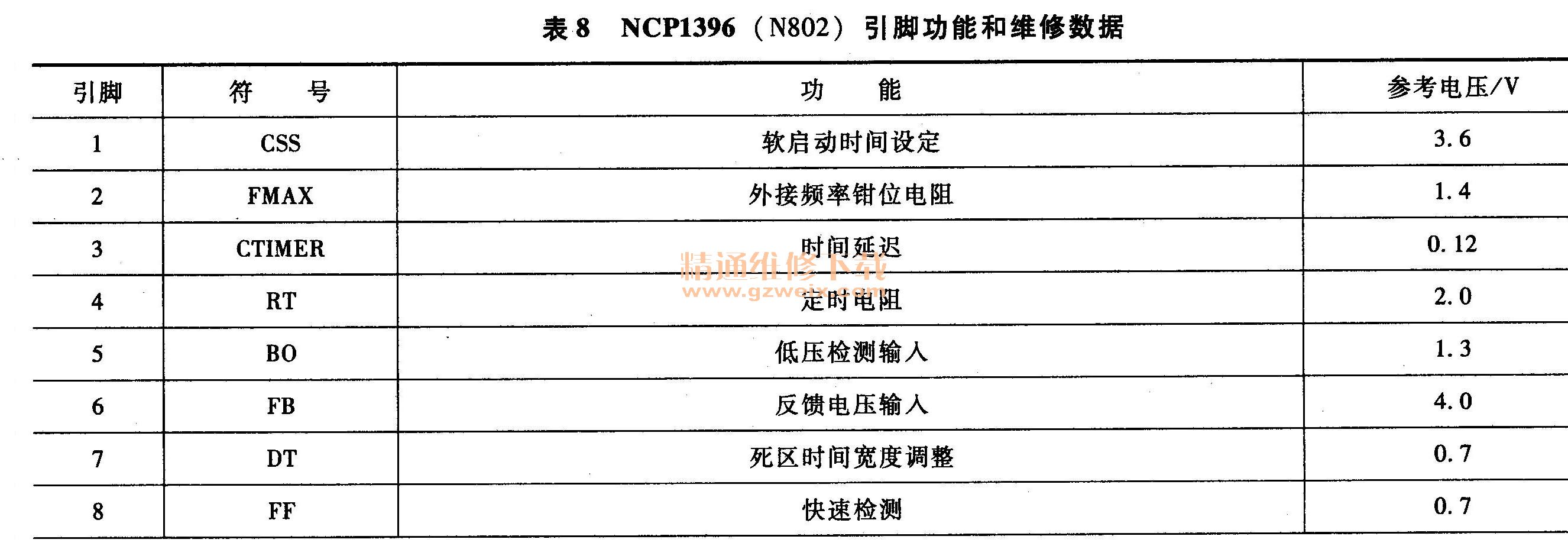

表8  NCP1396 （N802）引脚功能和维修数据

表9  NCP1207 （N803）引脚功能和维修数据
