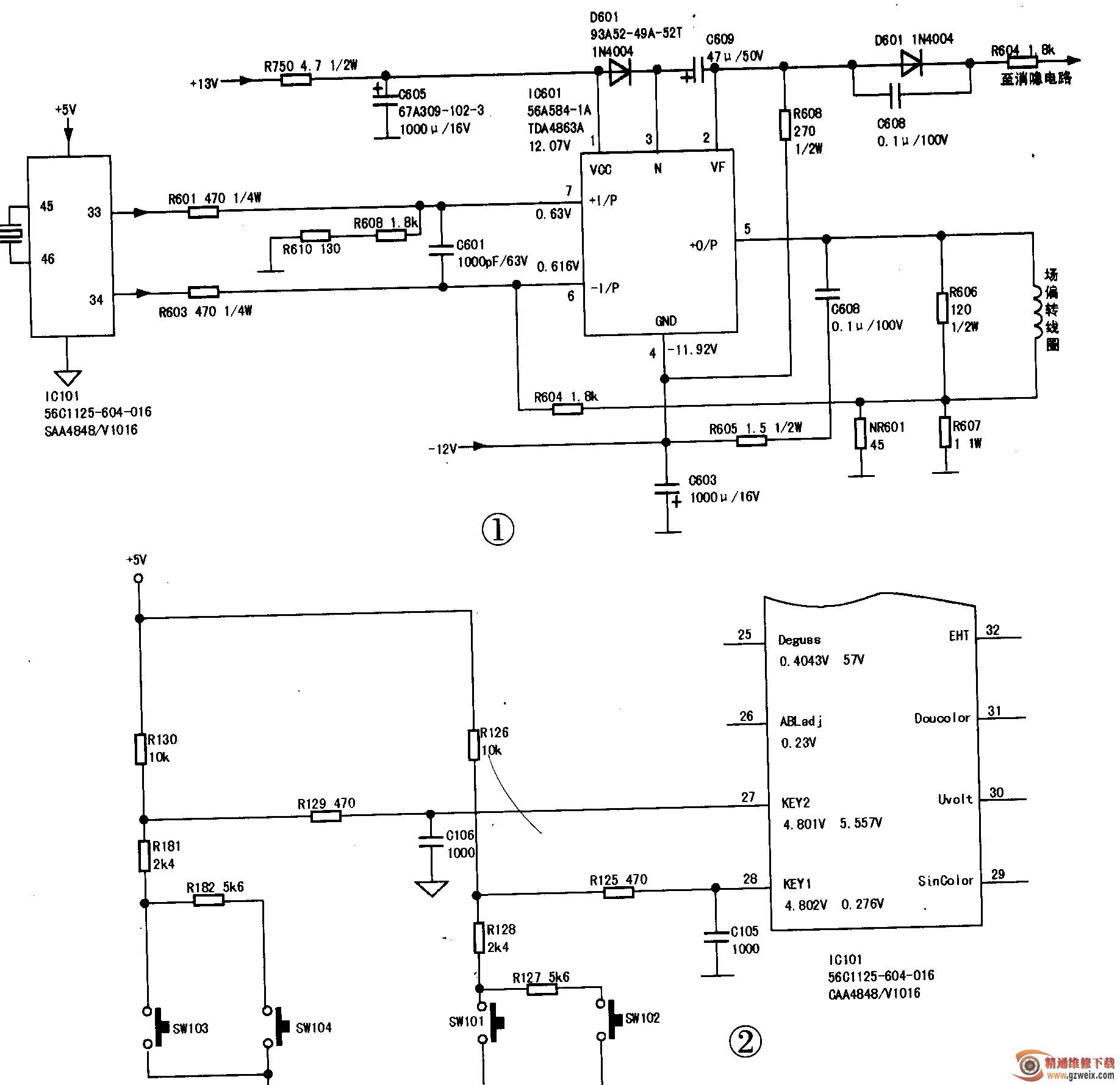

分析检修：显示器有时出现水平一条亮线故障，有时又完全正常，根据过去经验判断应该是场电路某处虚焊造成的。经查资料得知，玛雅K75显示器实为冠捷代工，与冠捷771s显示器电路完全一致，相关电路见图1,从IC101(56C1126-604-016)33、34脚输出的V+ 、V-信号经隔离电阻R601, R602送往IC601(TDA4863A)),⑦脚，TDA4863采用双电源供电。其中＋+13V来自开关变压器输出，-12V取自行输出变压器，放大后的场偏

转电流经⑥脚送至偏转线圈。将IC601周围元件和IC10133、34输出脚相关电路补焊后故障不变，记得以前检修过一台顶部偶尔出现一条水平亮线的上广电SVA15C显示器，是由于行场处理芯片STV777824脚场锯齿波形成外接电容虚焊造成的，因此怀疑本例与之相似。查看资料得知56C1126-604-016根本没有场锯齿波形成外接电容，其行场输出信号工均是靠外接48MHz晶是振分频得来的，因该机能正常开关且行信号正常，所以外接晶振应该是正常的。无奈之下，只有等待机器正常和出现故障时分别测量IC601各脚电压，如下表所示，可见当故障出现时②和⑤脚电压相差较大。代换IC601外围元件无效，网购一块TDA4863A代换后故障完全排除。后来从网上查阅相关资料发现，国内联想、冠捷、清华同方、长城等CRT显示器场电路中使用TDA4863A的，在使用一段时间后都会出现水平一条亮线或只显示一半的故障现象，更换此件一般都可解决问题。因笔者受经验影响，认为故障时好时坏一般是由于虚焊造成的，所以检修时才走了弯路。
