三星2494 LW型液晶显示器电源检修
来源:本站整理  作者:佚名  2013-12-04 15:17:38

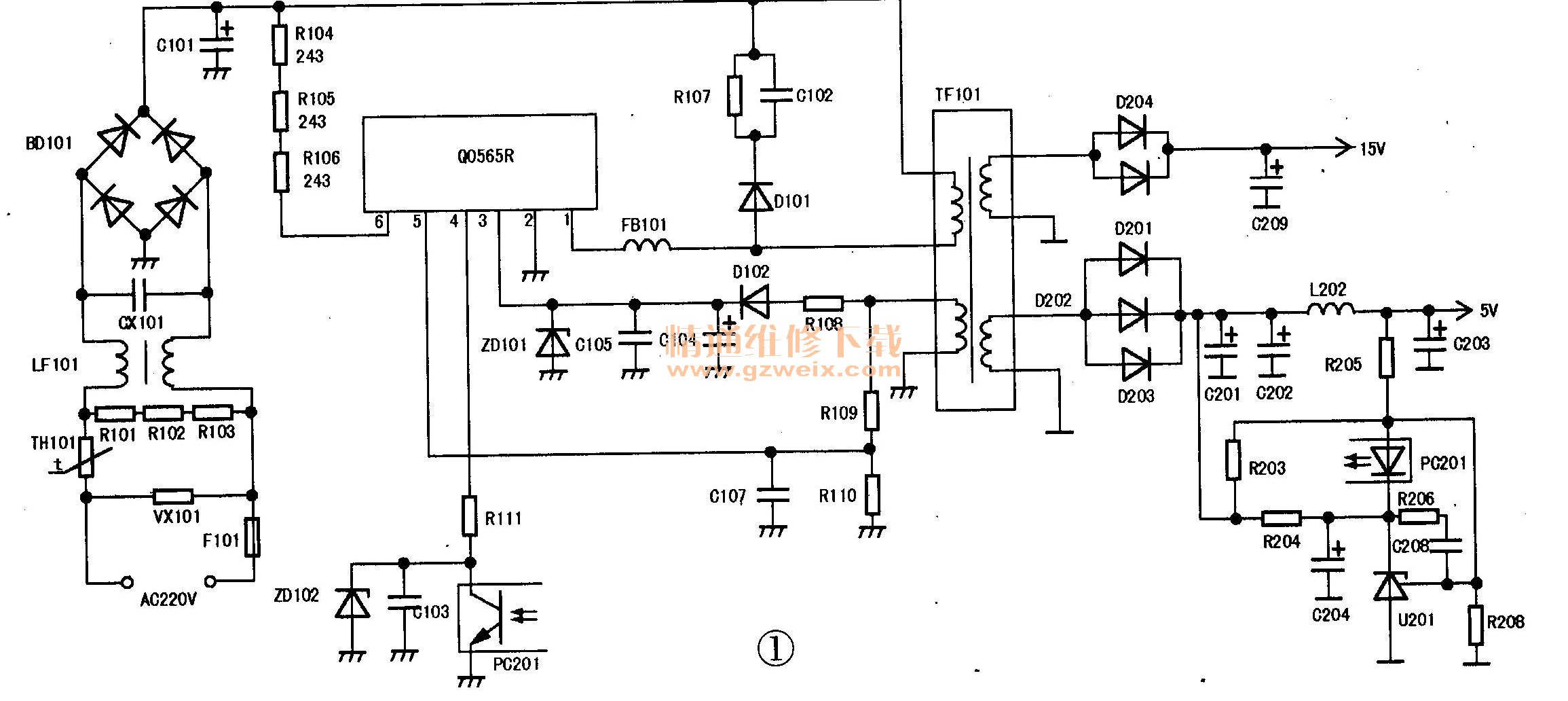

    三星2494 LW型液晶显示器社会拥有量较大,其电源与背光灯电路在一块板上,为整合电源,本文将着重介绍电源部分的维修,电源部分电路如图1所示。

    该电源不受CPU的控制,故开机、待机时15V变化不大,约为1V左右。该电源无PFC电路,电源模块为6脚的Q0565R(注意:长虹PF21118型彩电电源模块为CQ0565 RT,有5只脚,该电源模块比液晶显示器用的电源模块型号开头多了字母“C”,结尾多了字母“T",维修人员需要注意了,这两种电源模块是不能直接代换的)。

    Q0565R引脚功能:①脚为DRAIN,内接功率场效应管漏极;②脚为GND,接地端;③脚为VCC,供电端;④脚FB,反馈端;⑤脚为SYNC,同步端;⑥脚为启动端。

    例1:屏幕不亮.,电源指示灯也不亮。
    分析检修:经测量保险丝F101(塑封圆柱体)正常。通电测C101两端直流电压为300多伏,而15V、5V无输出,测电源模块①脚为320V,③、④、⑤ ,⑥脚均为0V,启动脚无电压很可能是⑥脚对地短路,或启动电阻开路。测R105上端有320V电压,而下端电压为0V,说明R105开路,R105为贴片电阻,标注为243,即阻值为24kΩ,于是从一块报废的液晶彩电电源板上取下一只24kΩ贴片电阻,焊接好后上机,通电试机一切正常,故障排除。

    该电源板可以摘板单独检修,正常时,在15V、5V均为空载时,Q0565R各脚电压:①脚电压为300V、 ②脚电压为0V,③脚电压为12.5V、④脚电压为0.3V、⑤脚电压为0.5V、⑥脚电压为300V。

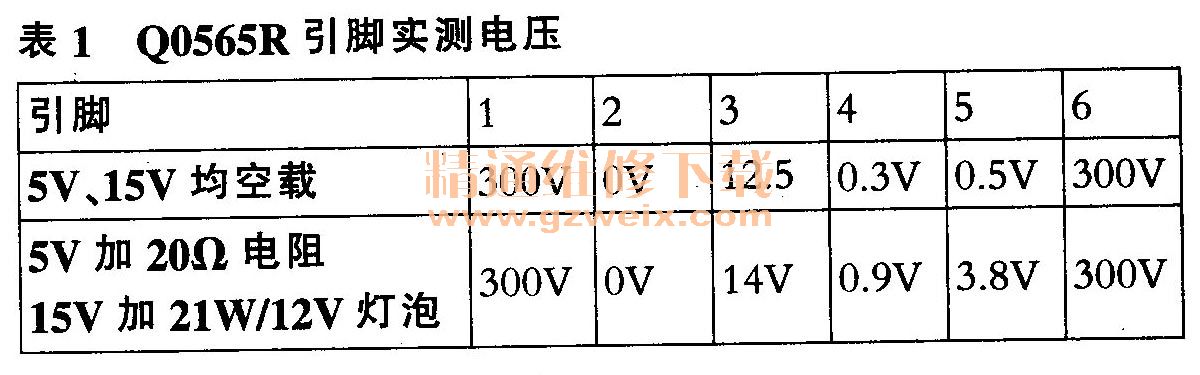

    在5V上加20SZ电阻,在15V上加一只21W/12V车用灯泡,分别作为5V、15V的假负载,此时电源模块QO565R各脚的电压:①脚电压为300V 、②脚电压为0v、③脚电压为14V、④脚电压为0.9V、⑤脚电压为3.8V、⑥脚电压为300V。电源模块Q0565R各引脚在空载时和接假负载时的电压值如表1所示,供维修时参考。


    注意:如果只在15V端接21W/12V灯泡作为假负载,而5V空载,那么15V端子只有4.5V直流电压,灯泡有闪烁感。而5V端子电压仍为正常值5V,从而会误认为电源带负载能力差。因此必须给5V加足够大的负载,15V带负载能力才正常,这是因为取样电压来自5V。需要说明的是,Q0565R的启动脚⑥脚,外接三只24kΩ电阻,但⑥脚几乎无电流,故三只电阻几乎无电压降,所以这三只电阻各端均为300V 、Q0565R的⑥脚也为300V,不要误认为是⑥脚内部开路。

    例2:雷击后屏幕无显示,黑屏,指示灯不亮。
分析检修:经查副开关电源未见异常,光耦PC201损坏,二极管ZD 101、 ZD 102损坏。更换PC201,由于ZD101为贴片稳压二极管(有三只脚,稳压值为20V)不好找,于是用普通的18V两脚稳压管代替。同样ZD 102也是贴片稳压二极管(稳压值为12V,有三只引脚),用普通的12V两脚稳压二极管代替。由于是雷击机,电源块Q0565R损坏的可能性也比较大,故一起换新,通电试机,故障排除。

    小结:现在的液晶显示器都不带图纸,该电源图是本人根据实物所绘,数据是用47型指针万用表所测,是不可多得的资料,希望给各位维修人员有所帮助。

    1.Q0565R与CQ0565RT不能直接代换。
    2.三只24kn启动电阻R104、R105、R106几乎无电压降,故Q0565R的⑥脚电压为300V,与①脚相同。
    3.用假负载时,5V必须有足够的负载,否则15V带负载力差。
    4.贴片稳压二极管可用稳压值相同的普通二极管代替。
