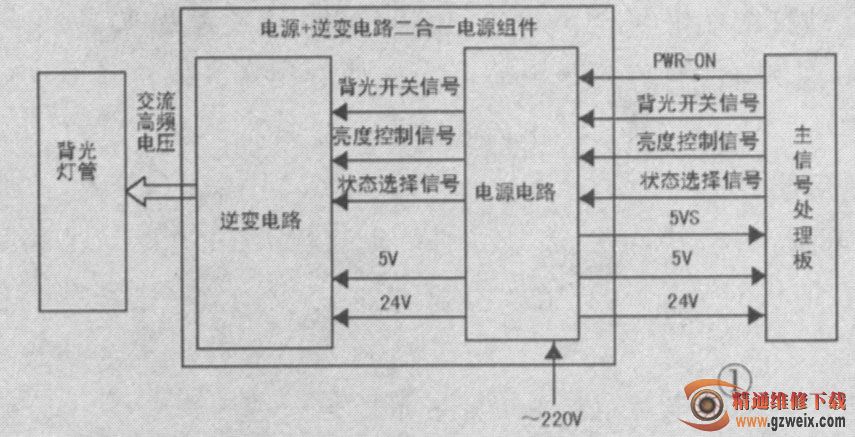

1．二合一板的检测维修时序

    维修时，首先排除开关电源部分的故障，确定开关电源输出电压正常后，再检查背光灯驱动部分的故障。对于开关电源部分故障，本着从前向后检查的步骤，先检查市电整流滤波后的＋300V供电，再依次检查副电源、开关机控制电路、PFC校正电路、主电源。对于背光灯电路，由于其输出部分功率大、电压高、故障率高，遵循从后向前检查的步骤，先检查背光灯和连接器，再依次检查升压变压器、升压MOs开关管、推动电路和驱动控制电路。

    (1)解除开关电源

    二合一板大多设有过压、过流、过热保护电路，当发生故障时，往往造成保护电路启动，进入保护状态整板无法工作，给维修造成困难。学会解除保护让二合一板启动工作，是维修二合一板的重要技能之一。

    开关电源部分的保护一是常通过切断主电源或PFC驱动电路的VCC供电，使主电源或PFC电路停止工作；二是在主电源或副电源的振荡或稳压控制端设里保护电路，保护时提高或降低该脚的电压或将其接地，迫使驱动电路内的保护电路启动，达到停止工作保护的目的。解除保护的方法：

    1)从过压、过流取样电路采取措施解除保护：一般过压保护检测电路设有稳压二极管，当检测电压超过二极管的稳压值时，将稳压管击穿，向保护执行电路送去高电平保护触发电压，解除过压保护的方法是将稳压二极管拆除或断开一脚；过流保护检测电路往往采用大功率电阻或电流互感器进行取样，取样电压送到运算比较放大后输出保护触发电压，解除过流保护的方法一是将取样电阻或电流互感器初级线圈短路；二是将运算放大器输出的保护触发电压断开。

    2)从保护执行电路采取措施解除保护：保护执行电路往往由可控硅或三极管担当，一是将可控硅的控制极或三极管的基极断开或对地短路，启动保护触发电压对可控硅和三极管的控制；二是将可控硅或保护三极管拆除。

    (2)背光电路保护电路的解除

    背光灯保护电路对输出电压和灯管电流进行检测、整流、取样、分压后，获取保护触发电压，对驱动控制集成电路进行控制，解除保护的方法：

    1)从过压、过流取样电路采取措施解除保护：一般过压保护检测电路往往设有分压电路、整流电路、比较取样电路、放大电路，然后将保护电压送到驱动控制集成电路；可将过压保护输出的保护电压断开；过流或电流平衡检测保护电路设有取样电阻、整流电路、比较取样电路、放大电路，然后将保护过流电压送到驱动控制集成电路；可将过流保护输出的保护电压断开。

    2)从驱动控制电路的保护电压输入引脚采取措施，一是将保护输入脚外部与保护电路相连接的电路断开，二是将保护输入脚电压拉回到正常值，对于该脚电压升高后驱动控制电路保护的，将该脚对地接分压电阻或将该脚直接接地；对于该脚电压降低后驱动控制电路保护的，将该脚用500Ω-1kΩ电阻接VCC供电电源，将该脚电压提升到正常值。

    注意：为了确保解除保护后的电路板安全，解除保护后通电试机时，要接好电压表对输出电压进行检测，并注意观察电路板上保险丝、大功率易损器件状态，一旦出现电压升高、保险丝熔断、器件冒烟、打火的故障，应立即切断电源，排除相关故障后，再进行下一步维修。最好采用带电源开关的排插作为二合一板的供电电源，通电时轻按电源开关到一半，保持AC220V市电刚刚接通，但排插上的开关还没有卡住的状态，观察通电后的电压和电路板器件，如果发生意外，马上松手，电源开关马上即可切断电源。

    (3)巧用测试点及检测点电压

    一般二合一板的输出连接器直接在电路板上标出连接器各个引脚的输出电压或功能。开关机控制电路常用符号为PO-ON,OFF/ON,P-ON,STB,STANDBY等：点灯控制常用符号为SW,LCD ON/OFF,BL-ON/OFF,BKLT-EN,EN等；亮度调整常用符号为BRI,PWM,IPWN,DIM,BL-DIM,BKLD-ADJ,ADJ等。上述控制电压，多数开机或点灯为高电平，待机或关灯为低电平，亮度调整多为高电平亮度增加，低电平亮度降低。

    市电整流滤波电路输出电压的测试点为测量市电整流滤波电容两端电压或市电整流全桥输出端，正常时无PFC电路的电源板为＋300V左右，有PFC电路的电源板待机时接近300V，开机后降为230-250V左右。
