一、功能特点及组成介绍

GM21 机芯液晶电视是集电视、电脑显示功能于一体，内部集成强大的平板图像处理器、3 路信号输入(RGB 输入、DVI 输入、ITU 656 视频输入)、OSD 控制、内置 X86 微处理器、PLL 时钟控制发生器、ADC 及智能图像处理等功能模块。具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性。其代表型产品包括：LCDl526A、LCDl726A、LCD2026A、LCD20B66-L、LCD26B66-L、LCD32B66-L、LCDl5A71、LCD20A71、LCD23A71 等。

LCD2026A 整机机芯板电路：一体化数码高频调谐器[内部包括：图像中放、视频检波、视频处理、伴音鉴频、预中放电路、声表面波滤波器、中频放大、中频压控振荡器(PIF-VCO)、视频检波器等组成]、数字视频解码器、视频切换开关、液晶显示处理器、E2PROM 存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制电路等组成。

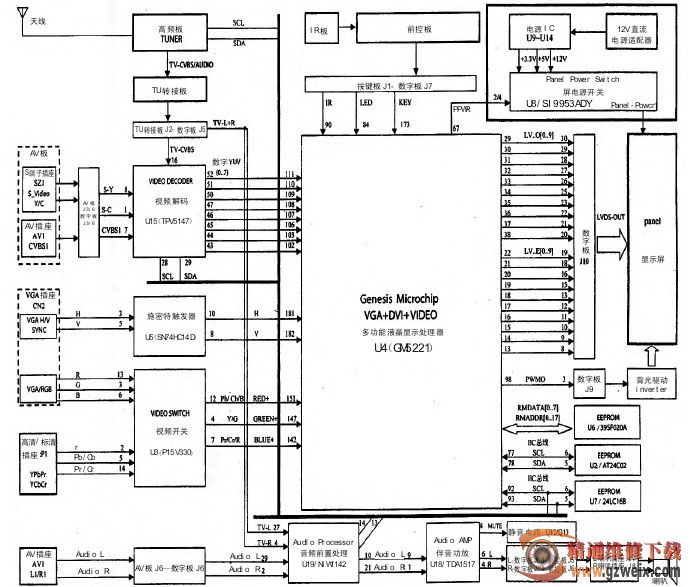

该机芯板电路采用组件有：AV 端子板、高频板、遥控板、数字板、接收板、前控板、TU 转接板、背光驱动板，主要电路的处理集中在数字板组件上；另外，高频板和背光驱动板整个组件由外厂提供，在此只做简单介绍。其整机信号流程框图如图 1 所示。

二、数字板信号流程介绍

TCL—LCD2026A 液晶电视数字板机芯电路包括：数字视频解码器、视频切换开关、液晶显示处理器、E2PROM 存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制等部分。

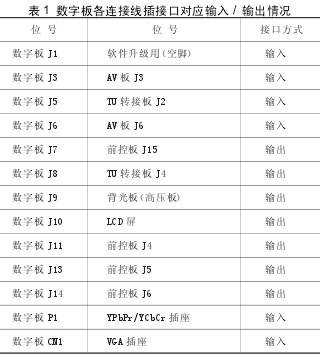

采用的集成电路分别为：U2-E2PROM（AT24C02）、U3（P15V330Q）视频开关、U4（GM5221）液晶显示处理器、U5（SN74HCl4）施密特触发器、U6-Flash E2PROM(SST39SF020A)、U7-I2C 串行 E2PROM (24LCl6B)、U8 双通道 20VD-S)MOSFET-SI9953DY、U9（LM2596）开关电源、U10-3.3 V 集成块 A—ICl084-33CM (TO-263)、U11 低压差稳压块 KA278R09TU (9 V／2 A)、U12-3.3 V 稳压集成块、U13/U14 稳 压 电 源 块 LMlll7MPX-1.8 V、U15(TVP5147PFP)数字视频解码器、U18(TDAl517P)伴音功放、U19(NIWll42)伴音前置音效处理块组成。表 1为数字板各连接线接口对应输入／输出情况。

1. TV信号流程

( 1) TV视频信号流程

75 Ω 天线接收的高频电视信号，输入到高频板组件的 TCL-2002MI 一体化数字高频调谐器 TU，经 TU内部电路处理：高频放大、混频、滤波、中放、检波、鉴频、预视放、AGC 自动增益控制、AFT 自动频率控制、PLL 锁相环滤波等电路。TU 输出的视频（Video）信号经高频板 VGA 接口插座输出，送入到 TU 转接板接口插座 J1，经过 TU 转接板进行转接后，由 TU 转接板插座 J2⑧脚输出，直接送入到数字板插座 J5⑧脚TV-IN。
