LED液晶彩电双声道功放电路PAM8610简介
来源:家电维修  作者:佚名  2016-11-15 14:38:55

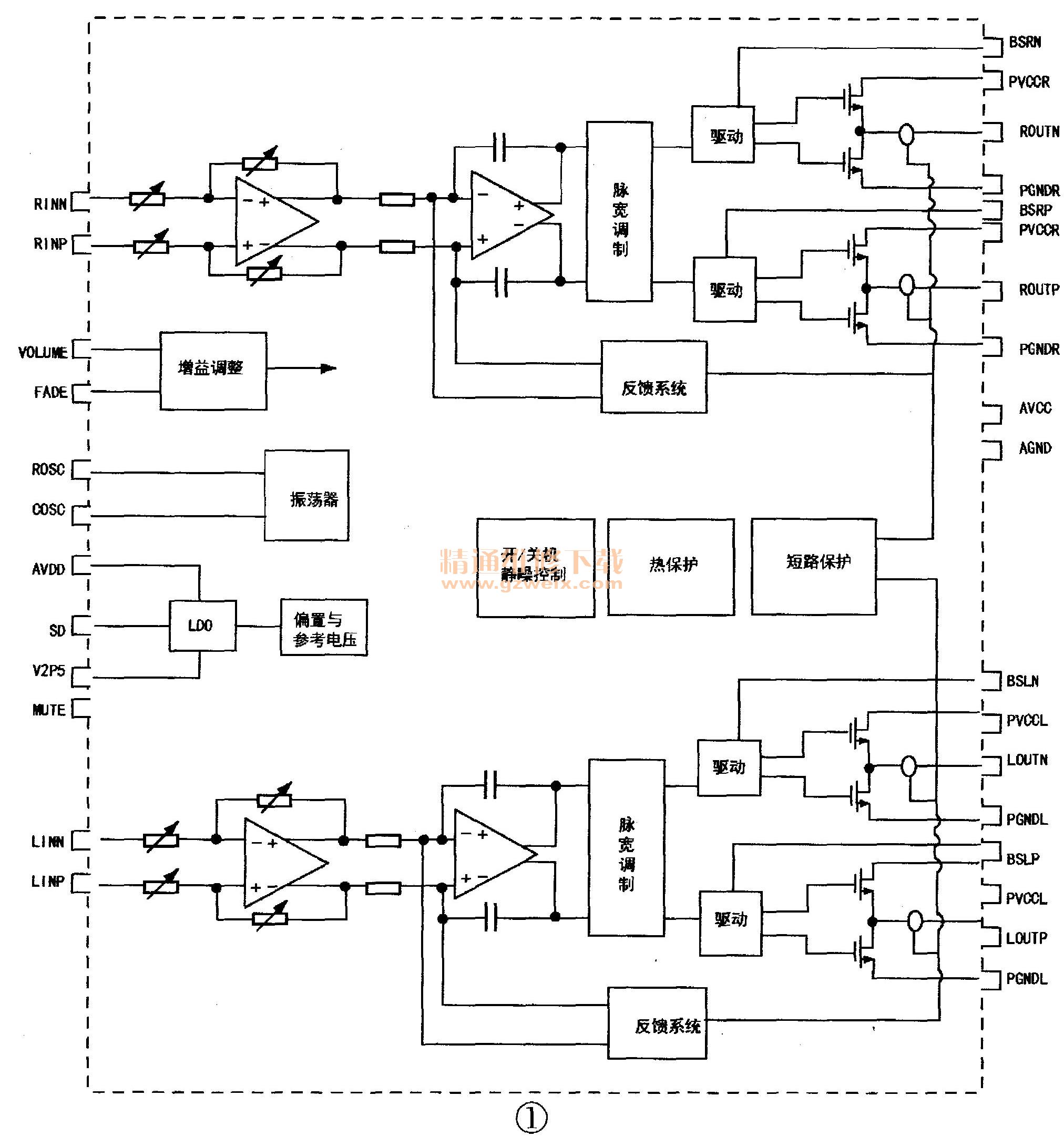

    PAM8610是双声道D类音频功率放大电路,内含振荡器、双声道驱动和功率输出电路MOSFET开关管,如图1所示,内部振荡频率250kHz,工作电压:7V~15V。在推荐工作电压13V,负载电阻8Ω情况下,输出功率为10W×2。该芯片工作效率达90%,并具有过流、过热、短路保护功能。

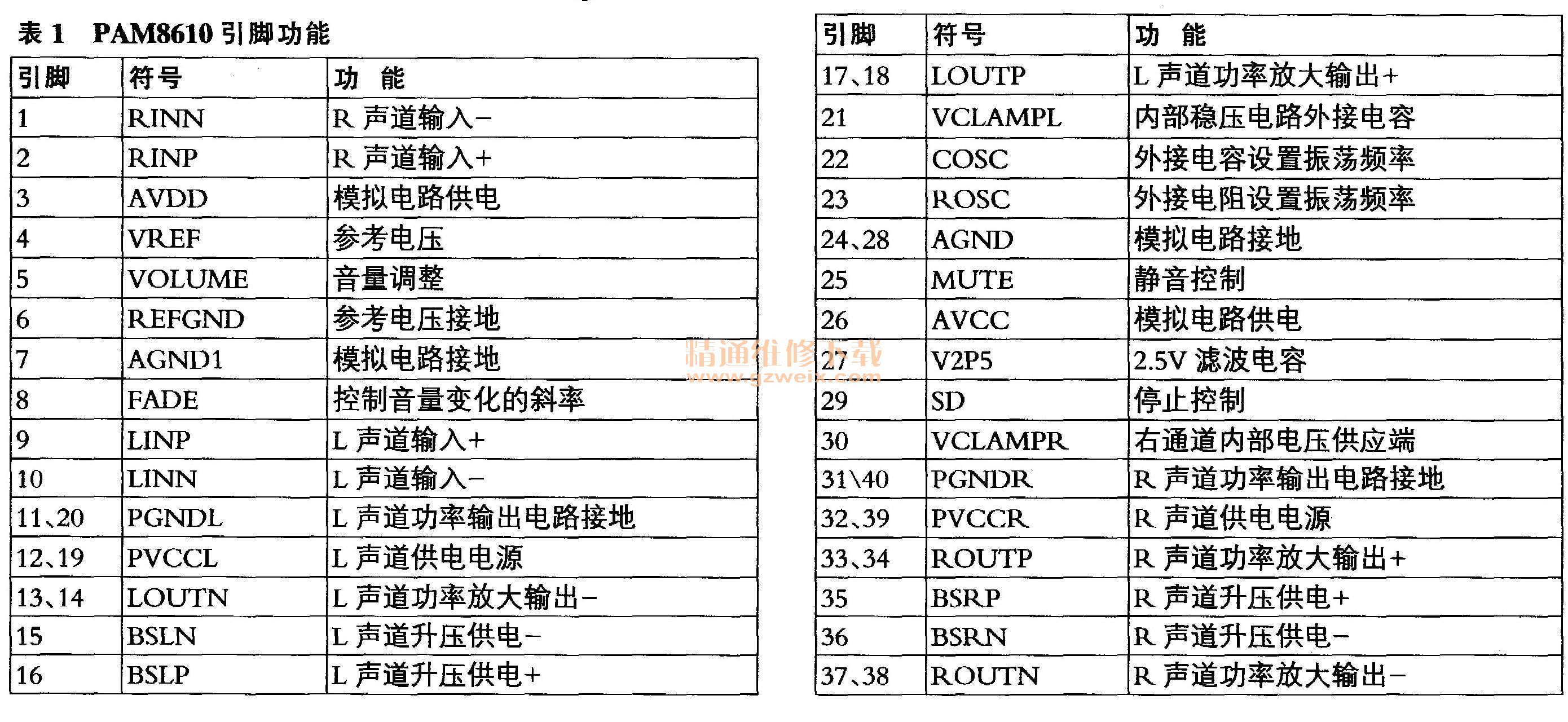

    PAM861。用于海尔LE42KNH 1、LE32KNH3、LE42KCH 1、LE55KCA1等MST6M48机芯LED液晶彩电中,采用40脚QFN6mm×6mm封装形式,引脚功能见表1。

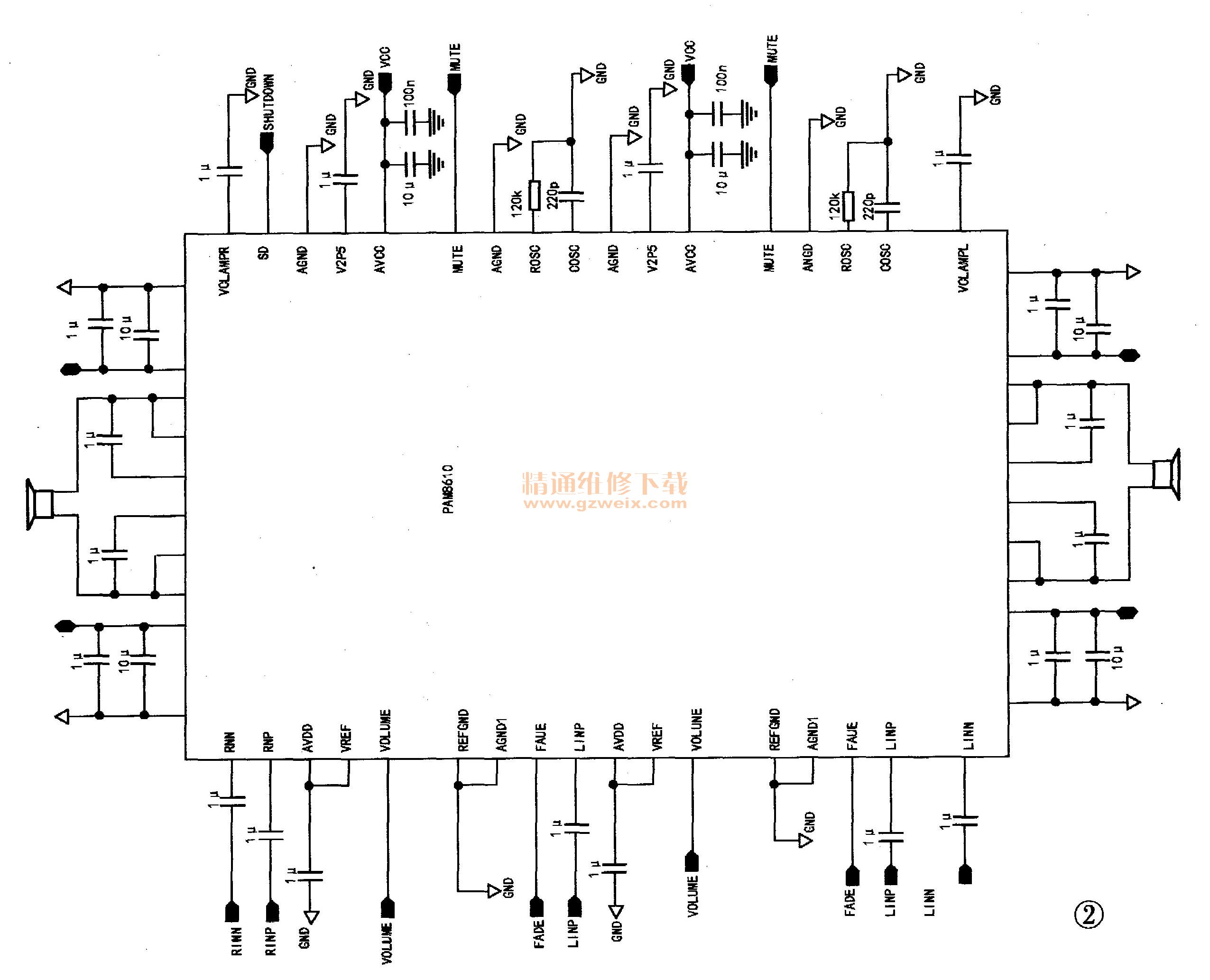

     应用电路如图2所示。
