创维32E15HR型LED液晶电视,通电后有继电器吸合声,蓝灯亮,三无
来源:家电维修  作者:佚名  2017-10-13 09:54:45

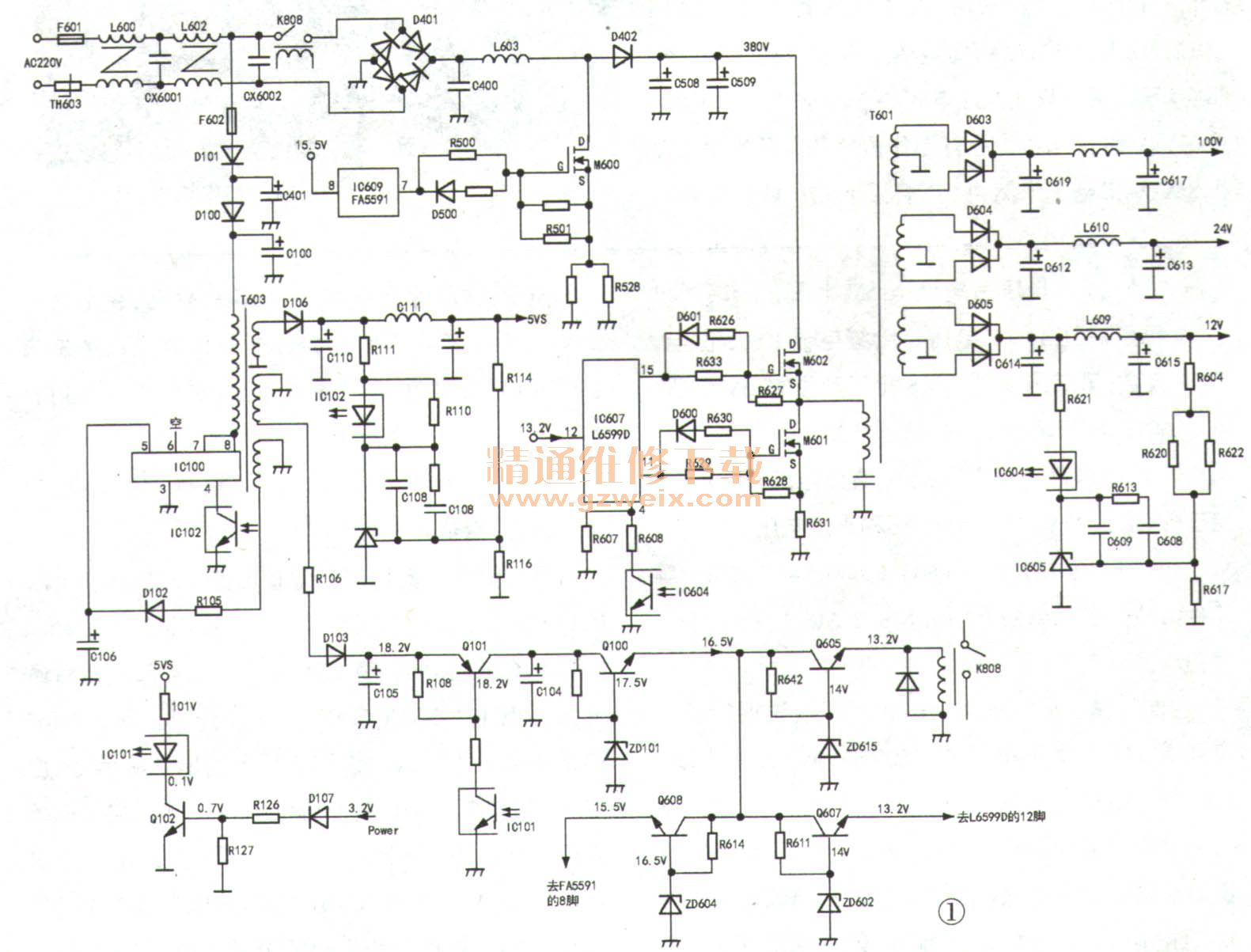

    分析检修:该机电源板型号为168P-P37TWS-00,其副电源由IC 100 (A6059H)、 T603、 D106、 C110等组成,如图1所示。市电经二极管D101、全桥D401内部的一只二极管半波整流后,C401、 C 100滤波得到约310V直流电压,供副电源使用。副电源冷端输出5V待机电压5Vs,热端输出18.2V直流电压(待机时会升到40V)。

    开/待机控制电路由CPU、Q102、IC101、Q101等组成,给继电器K808、主电源驱动芯片IC607K 6599D)的12脚、PFC驱功块IC609 (FA5591)的⑧脚供电。开机时,CPU输出高电平3.2V、 Q102饱和导通,光祸IC101导通,Q101导通,集电极输出18.2V电压,经Q100稳压后输出163V电压,一路通过Q605稳压产生13.2V电压,给继电器K808供电,K808吸合;第二路通过Q608稳压产生15.5V电压,供IC609;第三路经Q607稳压产生13.2V电压,供IC607。PFC电路起振产生38()V直流电压,主电源开始工作,输出12V、24V、100V三种直流电压。
    PFC电路由IC609、L603、M600、D402、C508等元件组成。主电源由IC607、M602、M601、T601等元件组成。
    上电,测5Vs电压为5AV,无纹波,说明待机电压正常;PFC端子电压在380V~390V之间波动,12V、24V电压在0.2V~0.6V之间波动,100V电压在0V~1 V之间波动。断开主电源各路负载后现象不变,说明故障部位在电源。测主电源的三路输出电压端对地电阻,12V、24V端对地正反向电阻正常,而100V端对地阻值正反向均为8Ω,不正常。测得滤波电容C619、 C617均正常,整流二极管D603内部一只二极管已击穿。换上一只同型号(YG902C2)二极管后试机,故障排除。
    提示:该机背光电路采用100V供电,背光电路主要由两块驱动芯片3039M和两只贴片功率场效应管6N40组成,分别产生两路150V电压供给LED灯条。


关键词:创维彩电
