康佳液晶彩电“三无”故障检修实例
来源:本站整理  作者:佚名  2014-02-21 10:14:37

    一台康佳LC-1520T型液晶彩电,开机“三无”,指示灯不亮。
    分析检修:开机指示灯不亮,按压本机面板键及遥控器按键均不起作用,说明整机无法工作,分析原因认为是电源异常所致。
    首先测得机外电源适配器无12V输出,证明故障根源是因适配器损坏造成的整机不工作。试用自己的维修电源,调至12V为液晶电视供电,开机一切正常,说明电视机是正常的。
    拆开电源适配器,目测电路板上电源模块已经炸裂, 300V滤波电容表面塑封皮也已脱落,保险管已严重发黑,在路测得300V启动电阻也已经开路。
    用原装STR-G5653代换,用100μF/400V电容代换300V滤波电容,用2A/250V保险管取代原损坏件。用两只180kΩ/0.5W阻燃电阻代替原启动电阻,再复测在路电阻,未见异常。通电前,在12V输出端接一只10Ω/15W线绕电阻作假负载,开机后测得12V输出正常,说明电源已修复。接通液晶电视后,图像、伴音恢复正常,故障排除。

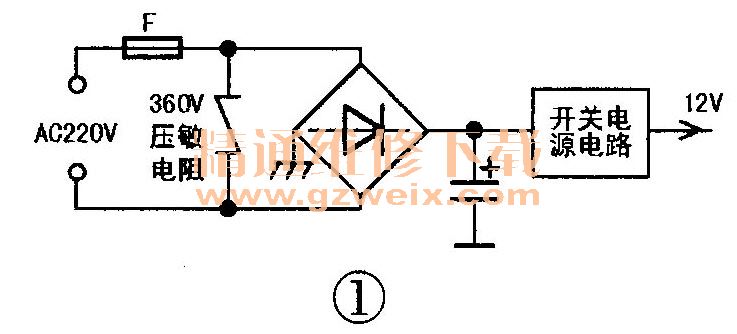

为了切实保护液晶电视不受过压侵害,建议在电源适配器保险管与300V整流桥堆之间加装一只360V的压敏电阻,见图1。
