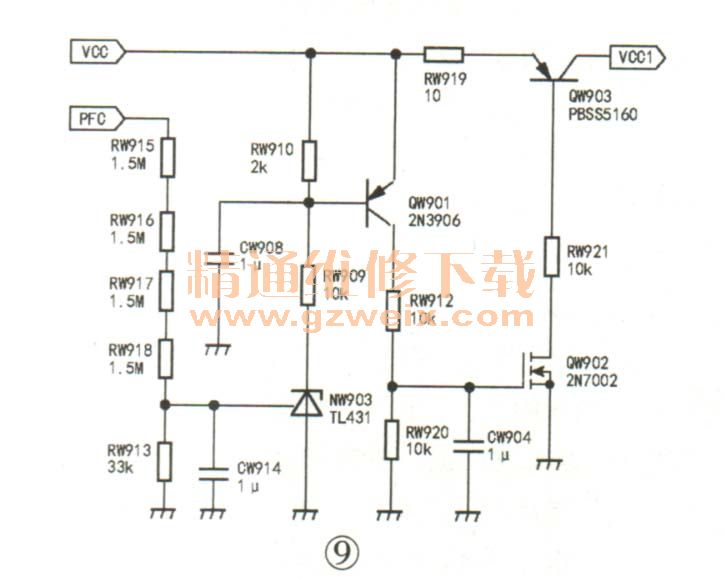

分析与检修：测＋5VSB输出正常，PFC电路有400V电压输出，但主电源无＋12V、＋24V电压输出，检查主电源芯片NW901（FSFR2000）⑦脚电源电压为0V，说明其VCC1供电电路有问题，参看图9。测量QW901的b极电压为14.8V，与其e极电压相同，说明QW901处于截止状态，故：QW902、QW903也截止，无VCC1电压输出。检查PFC检测元件RW915～NRW918、RW913、RW909、RW910、CW914、NW903等元件，发现CW914漏电，更换后故障排除。

    小结：本电源板设有PFC电压检测电路，在PFC电路未工作时，PFC电压为300V，经RW915～RW918、RW913分压取样，电压达不到NW903内部2.5V基准参考电压，NW903截止，QW901～QW903也截止，无主电源芯片所需的VCC1电源电压，所以＋12V、＋24V无输出；当PFC工作后输出电压上升到400V，分压后使NW903控制极电压大于2.5V时，NW903导通，通过阴极电阻RW909对QW903的b极分压，当其b极低于e极0.7V时，QW903导通，输出的VCC1电源电压加到主电源芯片，主电源工作后，输出＋12V、＋24V电压为主板供电。
