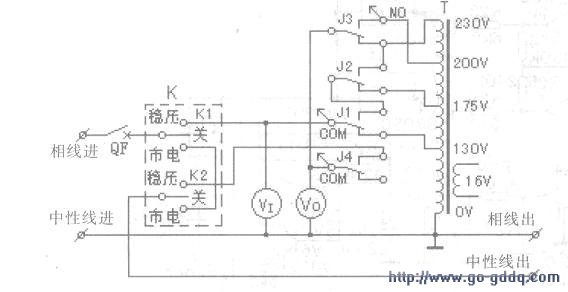

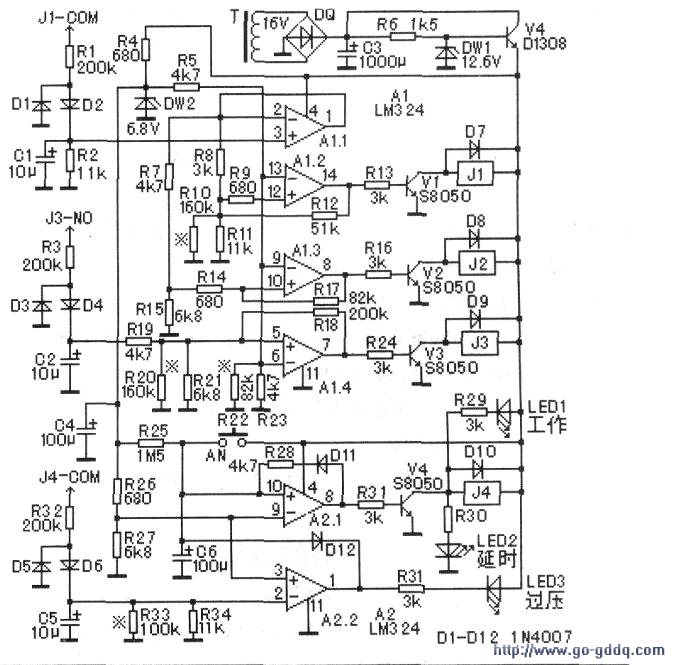

永星3800VA转接式稳压器的控制电路原理图见上图,主回路图见下图。由下图可见，该稳压器有一个双刀三掷“市电”、“稳压”转换开关K，刀位掷向“关”时，稳压器退出运行：掷向“市电”时．市电输入与稳压器输出端经开关K直接连通，稳压器的稳压电路不工作：刀位掷向‘‘稳压”侧时，稳压电路开始工作。QF是用作过流与短路保护的低压断路器。V1和vo分别是用来指示市电输入与稳压输出的电压表。

　　(1)控制电路的工作电源与基准电压
　　
　　变压器T的16V绕组电压经桥式整流器DQ整流后(见上图)．由DWl和V4稳压，从V4发射极输出12V稳定的直流电压，用作继电器J1—J4的驱动电源。这个12V电压，再由R4和DW2进一步稳压，生成6.8V稳定电压，经R5、R22、R23分压后送到集成电路A1(2)、A1(3)、A1(4)的负输入端作基准电压，同时经R26，R27分压，将分压电压加到A2(1)、A2(2)的相应输入端作基准电压．
　　
　　(2)稳压原理
　　
　　下图中，继电器Jl、J2的触点用来选择市电输入相线在变压器T绕组抽头的接入点，继电器J3用来选择稳压器输出电压在变压器T绕组抽头的引出点。只要控制电路让这三只继电器触点能根据输入市电电压的高低接入或引出电压．也就实现了稳压器的稳压功能。下面对此进行具体分析。

　　上图和下图中，决定继电器Jl、J2动作与否的取样电压点是Jl的COM端，被取样的电压实际上就是市电输入电压，该取样电压经Rl和R2分压．D2整流、Cl滤波后，送到集成电路电压跟随器Al(l)的正输入端(3)脚，其输出端(1)脚的电压经R8、Rl0、Rll分压加到用作电压比较器的集成电路A1(2)的正输入端(12)脚，又经R7、R15分压加到电压比较器A1(3)的正输入端(10)脚。A1(2)和A1(3)的负输入端接有基准电压，与取样电压比较后．比较器输出端的高低电平状态会因市电输入电压的高低而发生相应变化，通过驱动Vl、V2使继电器Jl、J2动作，使市电输入相线接到变压器T的适当抽头上。

　　继电器J3的动作原理与Jl、J2相同，只是电压取样点不同。

　　控制J3动作的电压取样点是变压器T的200V抽头，如果该端电压最接近220V（较高），则电压比较器A1(4)的输出端(7)脚为高，继电器J3吸合，稳压器输出电压从该取样点引出：如果取样点电压明显低于220V（较低），则A1(4)的输出端(7)脚为低，继电器J3释放，稳压器输出电压从变压器T的230V抽头引出。

　　(3)开机延时送电与过压保护电路
　　
　　这两项功能由上图中的电压比较器A2(1)和A2(2)及外围电路实现。稳压管DW2生成的6.8V直流电压经R25向C6充电，C6的正极接到电压比较器A2(1)的正输入端(10)脚，当C6上电压低于A2(1)负输入端(9)脚的基准电压时，输出端(8)脚为低电平，继电器J4不动作，稳压器输出端无电。当C6两端的充电电压大于A2(1)的(9)脚电压时，输出端(8)脚为高电平，继电器J4动作吸合，稳压器输出电压经继电器J4的常开触点和开关K后送到输出端。C6充电电压的升高致使继电器J4动作吸合所需的时间，即稳压器开机延时送电的时间，大约为5分钟。如果稳压器开机后按一下短延时按钮AN．则输出端瞬间有电，因为这时C6的充电时间常数接近为零。

　　过压保护电路的取样点是继电器J4的COM端，该点是稳压后即将送出的电压．取样电压经电阻R32—R34分压，二极管D6整流，电容器c5滤波后加到电压比较器A2(2)的负输入端(2)脚，A2(2)的正输入端(3)脚接有基准电压。当稳压器输出电压等于或高于220V的1.1倍时，通过调整R33的阻值（产品生产时进行），使A2(2)的输出端(1)脚为低电平，这时C6经D12和A2(2)的输出端迅速放电，通过A2(1)和V4使继电器J4释放，切断稳压器的输出电压。当输出电压低于220V的1.1倍时，过压保护电路释放对J4的控制权。

　　发光管LED1是工作指示灯,LED2是延时指示灯,LED3是过压保护指示灯。
