步步高HWCD007(57)TSD型无绳电话机，具备FSK/DTMF双制式兼容来电显示，可带一至二部手机，手机编号和手机总数可查；座机36组、手机50组来电信息存贮，来电号码和来电时间均可翻查，且座机还可翻查来电日期：12种和弦音乐铃声及1种普通铃声：语音报号功能；IP速拨功能，且还可设置自动IP;铃声音量及免提音量四级可调；液晶显示屏亮度五级可调等极为丰富、实用的功能。

　　一、座机整机电路方框图（见下图）

　　
　　二、备特殊单元电路原理分析
　　
　　本机由两个BBK888系列单片集成电路的来电显示电路，FSK、DTMF内置解码器、DTMF拨号器、控制lC(CD508)、语音报号和和弦电路、LCD驱动电路等构成。

　　下面对各部分电路进行分析。

　　1．整机供电电路
　　
　　电路如下图所示，整机供电大致分两部分，即外线VDDO、交流变压器。由D301~D304、C307、ZD301、Q301组成直流稳压电源，其中C301—C304、T301的主要作用是防止电源干扰；Q303、ZD302、C313、C314组成外线稳压电源，主要是将外线语音信号滤除，避免语音信号干扰VMCU。

　　当不插变压器时，取线后VDDO经0303、ZD302稳后，经过D307、C311滤波后给U501的(40)脚供电。另外由0304、Q305、Q307、ZD303组成电源部分的电压6V之间，均能保证有足够的漏电流使U601工作（因为U601耗电较大）。

　　当ZD303稳定电压为5.1V（高于D308正极的电压时），D308截止．U601的供电由比较器Q304、Q305、Q307、ZD303组成电源提供。

　　当接上电源变压器时，交流电压经整流后，一路经Q301、ZD301稳压后给vc供电；另一路由VAA给LED501—LED505提供夜光灯功能，同时经D306、D308、D309后经C317滤波后给U601供电，经过D307、C311滤波后给U501供电。

　　2．语音报号和和弦铃声控制电路
　　

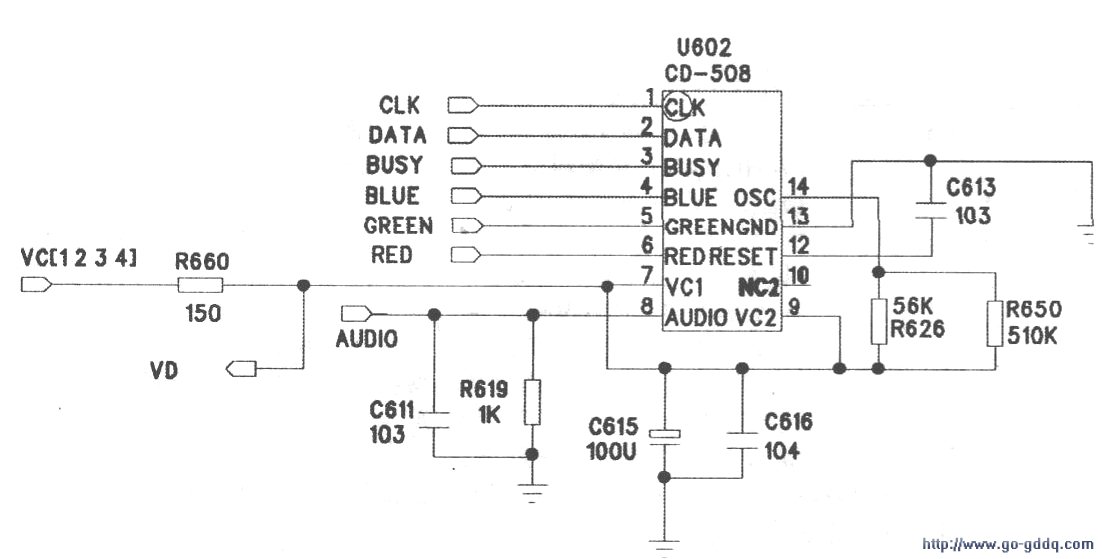

　　电路如下图所示，主要由CD508来实现来电语音报号和和弦铃声。

　　当外线有来电信号时，通过U601将来电号码进行解码处理，一路通过LCD将来电号码显示出来并存储；另一路从U601的(8)、(9)脚输出送到U602的(1)、(2)脚，从U602的(8)脚输出，经过C105、R188、Q121放大，再由Q113、Ql12组成的OTL放大电路进行放大，通过C143耦合到SPK还原成来电电话号码。

　　当外线来铃时通过U601(62)脚检测，再从U601的(8)、(9)脚输出数据、时钟去控制U602的(1)、(2)脚。再将所选择的相弦铃声从(8)脚输出。经过C105、R188、0121放大，再由Q113、Q112组成的OTL放大电路进行放大，通过C143耦合到SPK还原成和弦铃声。

　　Q122的作用是来电时或选择和弦铃声时U601(6)脚输出高电平使Q122导通，让Q121处于放大状态，平常U601(6)脚输出低电平，防止干扰免提放大电路。
