1．主同路

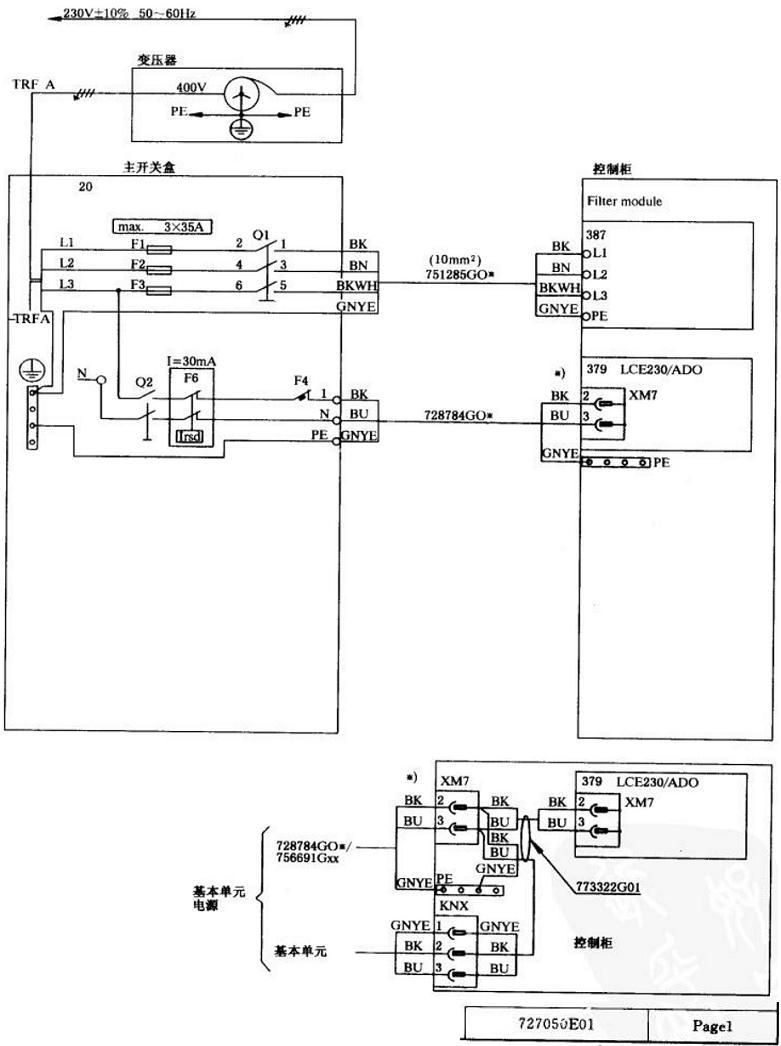

　　网路电源Ll、L2、L3→熔断器Fl、F2、F3→滤波器387→调速驱动电路板385(图20-2)→主电动机M。

　　2．辅助电路

　　速度检测信号由脉冲发生器G，即6:2输出与电梯速度成比例的脉冲信号送到驱动电路板385处理后，作为电动机的速度反馈信号。

　　6:1为相位检测器，检测实际的角速度W和相位差作为变频调速的失量控制参数，提高变频调速的精度和稳定性。1:T为热敏电阻，检测电动机的温度，超温为电动机过载，电梯即刻停车或不得启动。

　　10(1～M)为逆变器冷却风扇。

　　11:1、11:2为制动抱闸线圈。

　　如下图所示：

　  图1　

　  图2
