通力KONE 3000 MiniSpace电梯群控线路分析
来源：本站整理  作者：佚名  2011-09-12 06:06:28

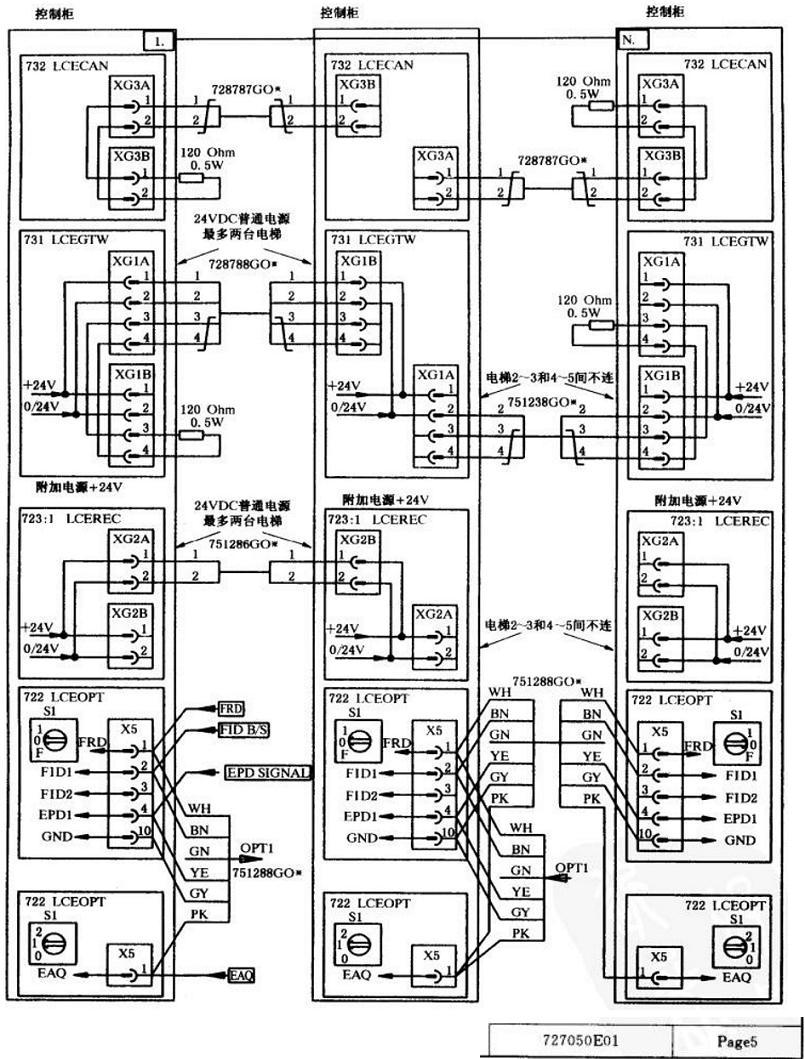

　　双机群控时，控制信号732的LCECAN板由端子XG3A及XG3B连接。控制电源731的LCEGTW板由端子XGIA及XGIB连接。DC24V电源723的LCEREC板由XG2A及XG2B连接，电梯选项功能722LCEOPT板由X5端子相互连接。

　　如下图所示：

群控线路图
