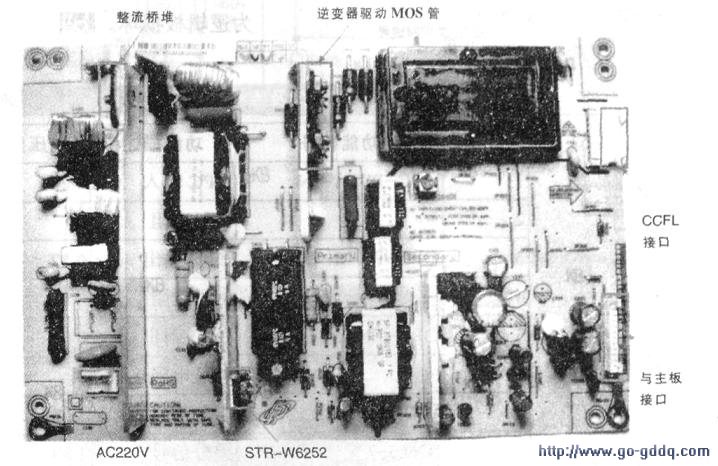

在LS23机芯所有机型中，除LT37710机型外，其余机型均采用电源+逆变器二合一电源，该电源板组件可断开负载进行检修，用数字三用表检测其输出插座上的相关电压或对地阻值是否正常，就能准确判定m电源板组件是否有故障。下面以LT26610型机所用FSP107-2PS0l电源为例，介绍电源板组件（电源+逆变器，二合一）的故障判定方法，该电源板组件实物如下图所示，接通电源后，电源板组件上插座CN2201⑦脚(+5VSTB)应有5v电压输出，主板进入待机状态，电源指示灯亮；当给CN201①脚(STB)加一个高电平(5v)后，电源南待机转为正常工作，应有5v、12V电压输出。

　　如果STB信号不能转为高电平，则将三极管Q2的b、e极短路后，电源板就应输出正常的5V、12V电压，这时在CN2I)l的⑦脚(+5VSTB)与⑩脚(ONIOFF)间接一只4.7kΩ,电阻，背光灯管应点亮。否则，电源电路有故障。

　　对于长虹公司生产的液晶电视而言，电源板组件逆变部分的亮度控制信号大多是加一个固定的电压（3V或3.3V，与屏型号有关）。

　　本机是在CN201(12)脚(VPWM)加3.23V的固定电压，让逆变部分处于恒定功率输出状态。

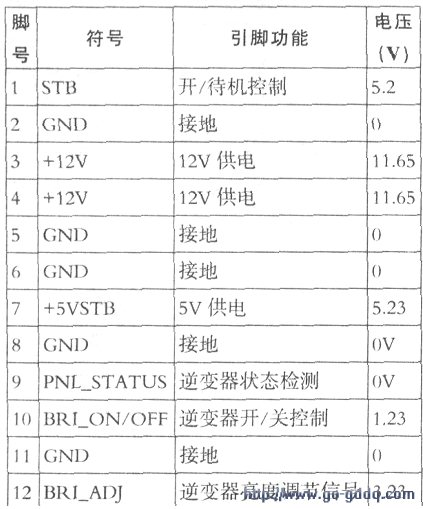

　　电源板组件上的CN201插座引脚功能及电压见下表。
