信号流程简述
　　
　　1．LS23机芯视频信号流程
　　

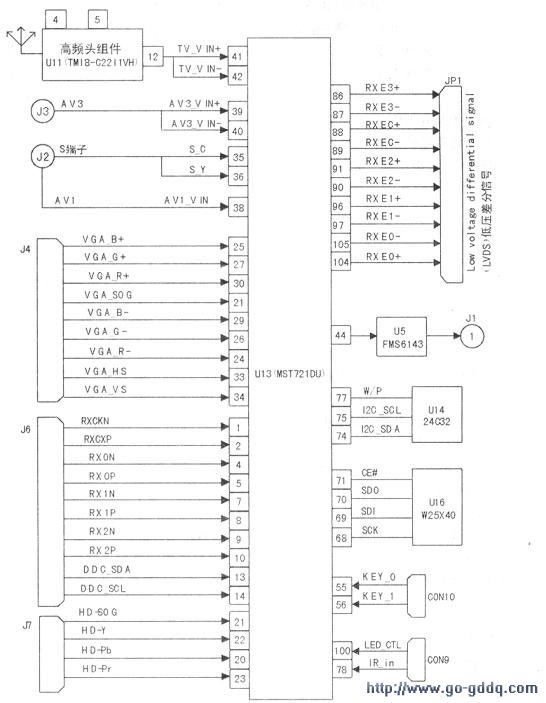

　　LS23机芯视频信号处理流程如上图所示，JP1接口输出LVDS信号送到T-con（驱动）板。

　　2．LS23机芯音频信号流程
　　

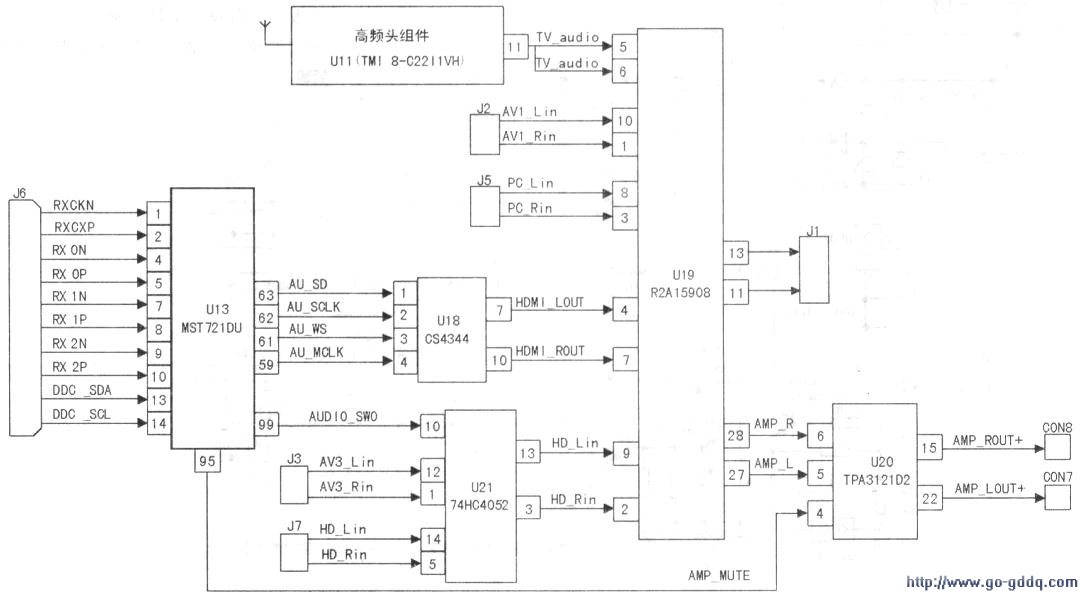

　　LS23机芯音频信号处理流程如中图所示，U11（TMI8-C2211VH）及U19(R2A15908)受U13(MST721DU)的总线控制。

　　3.LS23机芯供电系统
　　

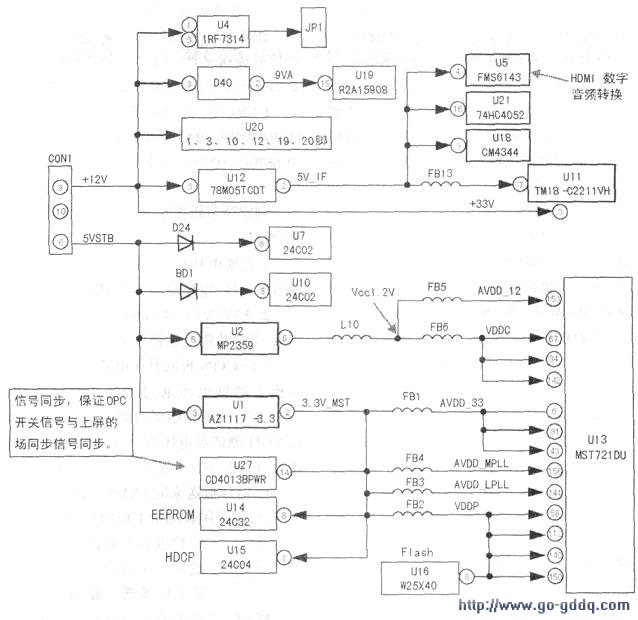

　　LS23机芯通过内置电源进行供电，由于产品尺寸不一致，因此内置电源的型号也不一样，其主要输出5V_2A、5V_stb和24V等电压，LT26610型机的供电流程如下图所示。
