图2-5是带音频调制器(编码)的27MHz发射机原理图,图中射频电路、主振电路均未变动,只是增加了音频调制电路.

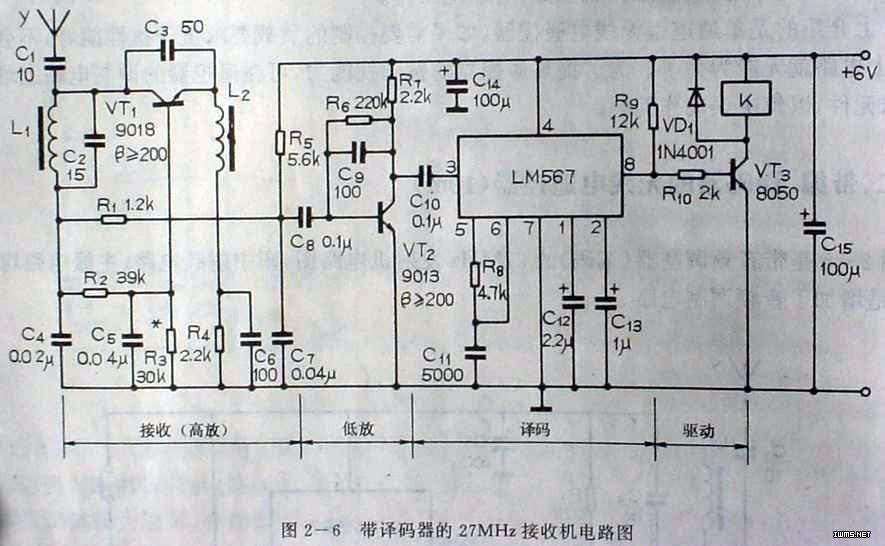

音频译码器专用集成电路LM567是一种通用型音频振荡器和音频译码器的组合体.它通过外部元件的组合,自身可产生十分稳定的音频振荡信号,且频率可由外接元件来控制. 利用LM567音频译码器的这一特性,可以将它的音频振荡信号取出,担任本电路的音频信号振荡源.图2-5中,LM567第5、6脚分别为外接定时电阻和定时电容端,组成RC定时电路.音频译码器的音频振荡频率可由下式得到. f0=1/[1.1(Rs.C4)],其中:f0为振荡频率,单位为HZ;电阻单位为Ω;电容单位为F.
LM567译码器的振荡频率可从其第5脚引出,送至主振电路中的晶振两端,控制主振电路工作(调制),使发射机载波信号中包含有LM567的音频信号。
