遥控器使用电源有一定讲究。发射机如果是短暂使用,可用干电池;如果发射机和接收机都是长期通电使用,用干电池显然不

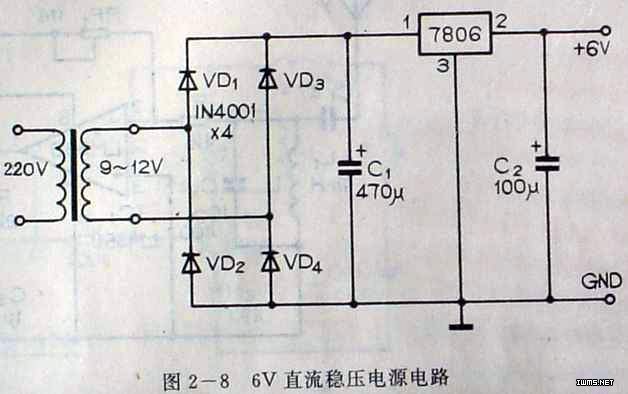

行。图2-8是一种典型的用交流供电的直流稳压电源,供制作遥控器时参考使用。当负载较重,电流大于500mA时,稳压器7806（可

以是LM7806）应加散热片。电压源变压器次级为9~12V。

    此稳压电源只要换上相应的稳压器,可以改变输出电压。这个电路是通用电路,许多遥控器都可以使用。
