TEA1507P开关电源芯片在飞利浦107B52彩显中的应用电路分析
来源:本站整理  作者:佚名  2011-08-22 14:31:18



  该型彩显工关电源电路如图所示。

  工作原理简述

  1.启动与振荡

  整流滤波电路产生的约300V直流电压分两路输入开关电源电路:一路经开关变压器5156的@一⑩ 绕组加到开关管4101的漏极;另一路通过启动电阻3120加到开关电源PWM 控制器7102(TEA1507P)⑧脚。内部启动电流源从①脚流出对外部电容2110充电,当2110两端电压上升到11.7V时,7102内部振荡电路起振,从⑥脚输出驱动脉冲,通过电阻3104加到4101栅极,使开关管工作于开关状态。在开关管截止期间,开关变压器各绕组的感应电压通过各自整流滤波电路向各负载提供直流电压。其中开关变压器的⑩一⑥绕组产生感应脉冲电压一路经过6105整流、2110滤波后产生约12.9V 直流电压,加在集成电路7102① 脚,为7102提供启动后的工作电压;另一路经电阻3110限流后加到7102(脚,对开关变压器初级绕组电流进行检测。

  2.稳压控制电路

  当某种原因使开关变压器次级各组输出电压升高时,经3118、3157、3161、3162分压后加至三端精密稳压器(7155)R端的电位升高,则7155的K端电压降低,流经光电耦合器7105(~)、②脚电流增大,其内部发光管亮度增强。在光耦的作用下。7102③脚电压升高,通过内部的取样电路检测比较后,7102⑥脚输出的PWM脉冲变窄,4101导通时间缩短,次级感应电压下降,达到稳压的目的。反之亦然。

  3.保护电路

  (1)过压保护

  TEA1507P采用电流模式,实现过压保护功能。当TEA1507P~脚电流高于54btA时,内部保护电路启动,TEA1507⑥脚无驱动脉冲输出,开关管截止,避免过压损坏。

  (2)过流保护

  若负载电路或开关电源异常,引起开关电源初级侧电流过大,在电阻3107~3109两端产生的压降增大,当TEA1507P⑤脚电压大于0.5V时,TEA1507P的过流保护电路动作,控制⑥脚输出的开关脉冲幅度和宽度,使电源输出电压下降。

  此时TEA1507P①脚供电电压也下降,当低于8.1v时,TEA1507P内部逻辑电路将关闭⑥脚的输出脉冲,开关电源暂停工作,并恢复到开机前的起始状态。这时300V高压经启动电阻3120再次开启TEA1507P~脚的启动电流源电路,过流保护功能再次动作??如此循环往复,电源进入间歇窄脉冲激励振荡状态。

  同时,电源会出现微弱的间歇“嗒嗒”声。此外,TEA1507P内部电路及3106、2109等构成软启动电路,软启动时间取决于(脚内的电流源I对2109的充电时间。

  (3)控制芯片保护电路

    当开关管4101D—S极之间击穿后,300V电压经开关管4101及二极管6103构成回路,使保险管1102迅速熔断,以免取样电阻3107-3109过流损坏,给7102带来危害。

  (4)开关管保护

  1)尖峰脉冲吸收。图中由电阻3103、电容2107、二极管6102组成尖峰脉冲电压钳位电路,抑制开关变压器在开关管截止时产生的尖峰脉冲电压。以保护开关管4101在截止期间不被击穿。

  2)过激励保护电路。71o2~脚外接二极管7101、电阻3104构成过激励保护电路。其作用是在开机瞬间限制激励脉冲的幅度,避免因激励脉冲幅度过高而损坏开关管4101。

  4.受控消磁电路

  每次开机瞬间,微处理器消磁控制端@脚输出3秒左右高电平控制信号,使激励管7103导通,继电器1103触点吸合,AC220V市电通过消磁电阻3116、消磁线圈形成电流回路,对显像管及其附件进行消磁。

  5.工作/节能控制过程

  该显示器在主机电源管理信号(VESADPMs)的控制下,有两种工作状态:一种是正常工作状态,另一种是节能状态。

  (1)正常工作状态

    当计算机主机工作在正常状态时,由显卡输入的行、场同步信号,送到CPU的④、⑧脚,被CPU检测识别后,从CPU②脚输出高电平开机信号,使7154导通,可控硅7152控制极(G极)为低电平而截止。

  12.6V电压经6156、7151、6157稳压为光耦7105内的二极管供电。

  此时,开荧电源处于正常工作状态。同时,CPU~}脚为低电平,绿色发光二极管6891导通,电源指示灯呈绿色,表明显示器处于正常工作状态。

  (2)节能状态

  如果计算机鼠标或键盘长时间不工作,计算机系统将在显示电源管理信号的控制下停止向显示器送人扫描信号,CPU检测到这个状态后,CPU④脚输出低电平,7154截止,7152控制极为高电平而导通,开关变压器②一⑤绕组的脉冲电压经二极管6152整流后产生的直流电压,通过7152的A—K极对滤波电容2160充电。当2160两端电压超过齐纳二极管6161的击穿导通值后,6161击穿导通,使光耦7105②脚电平下降,光耦中二极管发光强0电脑&通信l骢度增加,最终使7102控制端④脚电位上升,开关电源进入待机状态,开关电源问歇工作。

  在节能状态下,滤波电容2155两端电压由126V下降为1V左右,不能满足三端5V稳压器7153对输入电压的要求。此时,由滤波电容2160上的8.3V左右电压为7153供电,使其能够产生正常的5V电压,保证微处理器电路在节能期间正常工作。

  另外,cpu~)脚输出脉冲信号,使绿色发光二极管6891工作在间歇导通状态,电源指示灯呈绿色闪烁。表明该机工作在节能状态。

  TEA1507P的各引脚功能与实测数据请参见附表(电压值用VC9802A+万用表测量;在路电阻用MF一47型万用表R×lk挡测量)。

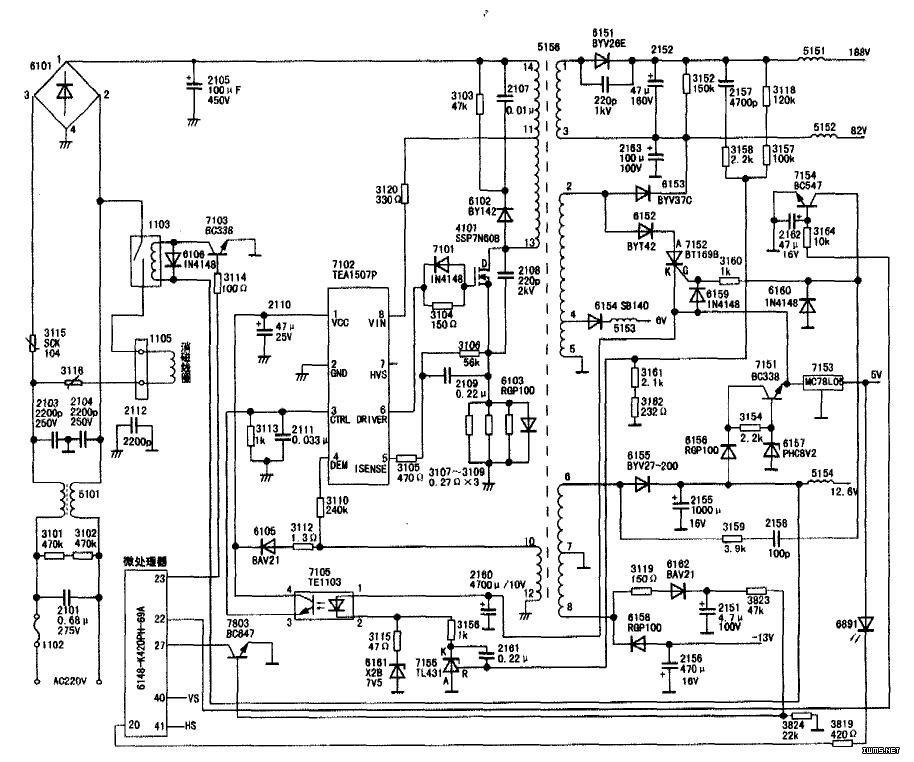

飞利浦107B52彩显开关电源电路
