液晶电视易损集成电路----TEA1530、TEA1750、TEA1761/2
来源:本站整理  作者:佚名  2015-11-28 09:02:40

    TEA1530/AT(EA1530A)绿色开关电派控制芯片
    TEA1530、TEA1530AT或EA1530A是第二代绿色开关电源控制集成电路,具有过压、过热和欠压保护功能,功耗低,外围电路简单,由其组成的开关电源功率可达65W,现已广泛用于适配器、充电器、DVD、液晶彩显、液晶彩电等电器中。该芯片采用SO8封装,其典型应用电路如图1所示,引脚功能及实测数据见表1。


    TEA1750第三代绿色开关电源(GreenChip III SMPS)控制器
    TEA1750属于NXP公司(飞利浦创立)推出的第三代绿色开关电源(SMPS)控制器系列IC(Green ChipIII),这些IC的共同特点是在芯片上高度集成了功率因数校正(PFC)和反激式(flyback)控制器,在没有负荷时待机功耗低于0.3W,效率高达89%。为了削减电磁干扰、降低噪声,该类芯片的HV和LV引脚分别位于芯片两侧,这样的分配也有利于布局。
    TEA1750主要特点有:高达40V的电源电压;快速闭锁复位功能;欠压检测功能;集成10位计数器,大大降低芯片对雷电或静电的敏感度;PWM/PFC的最高工作频率可达125kHz;在低负荷或无负荷时,PFC电路将自动进入突发工作模式。

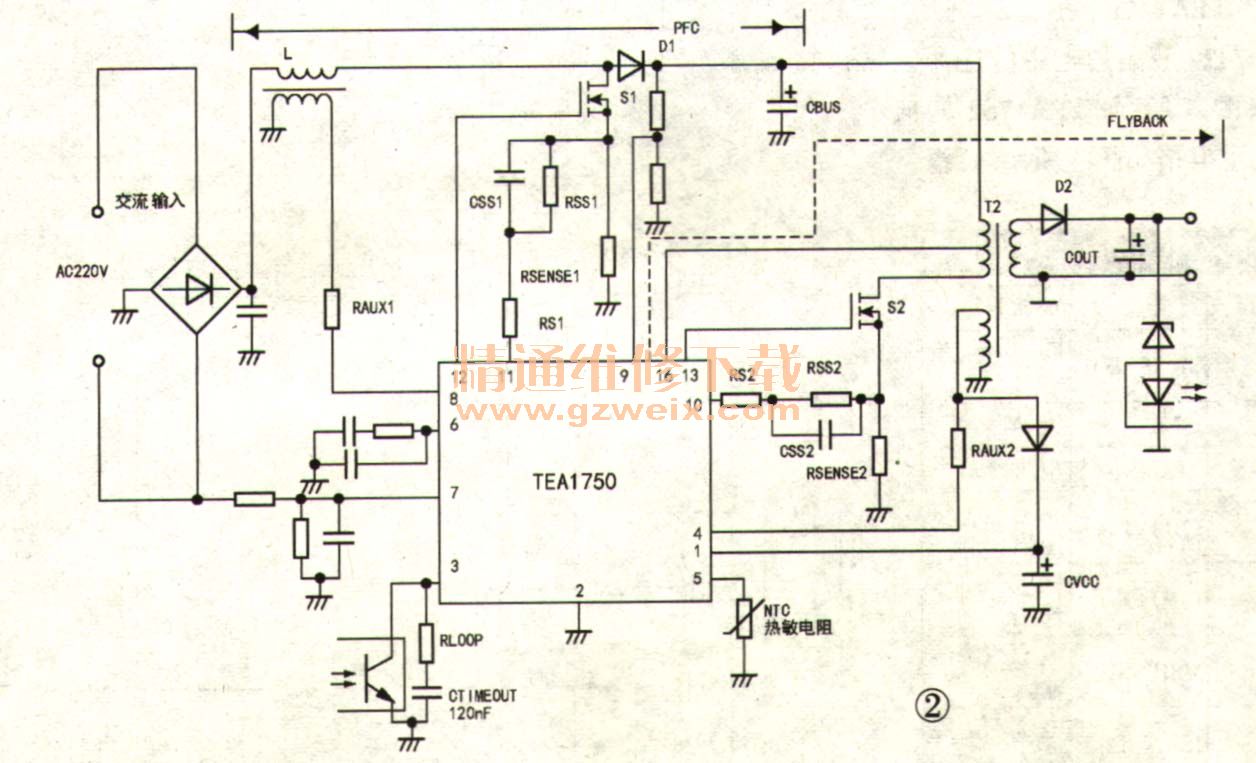

    TEA1750采用16脚封装,其引脚功能见表2,典型应用电路如图2所示。接通电源后,电流从16脚(HV)输入,从①脚(VCC)输出,对电容CVCC充电。当①脚上的电压超过22V(启动电压)时,内部电路启动,切断充电电流,⑤脚(LATCH)内部电路被激活。当⑤脚电压超过1.35V时,芯片内部电路对11脚(PFCSENSE)外接的软启动电容(CSS1)充电,PFC电路工作。


    TEA1761 /2同步整流控制器
    TEA1761、TEA1762可以与QR模式下的PWM芯片协同工作,其内部集成有容差低于1%的参考电压,可为输出稳压提供精确的基准值,并可驱动MOSFET管进行电压变换,其电源电压范围为8.5V -38V。TEA1761为SO8封装,其引脚功能见表3;TEA1762为SO14封装。

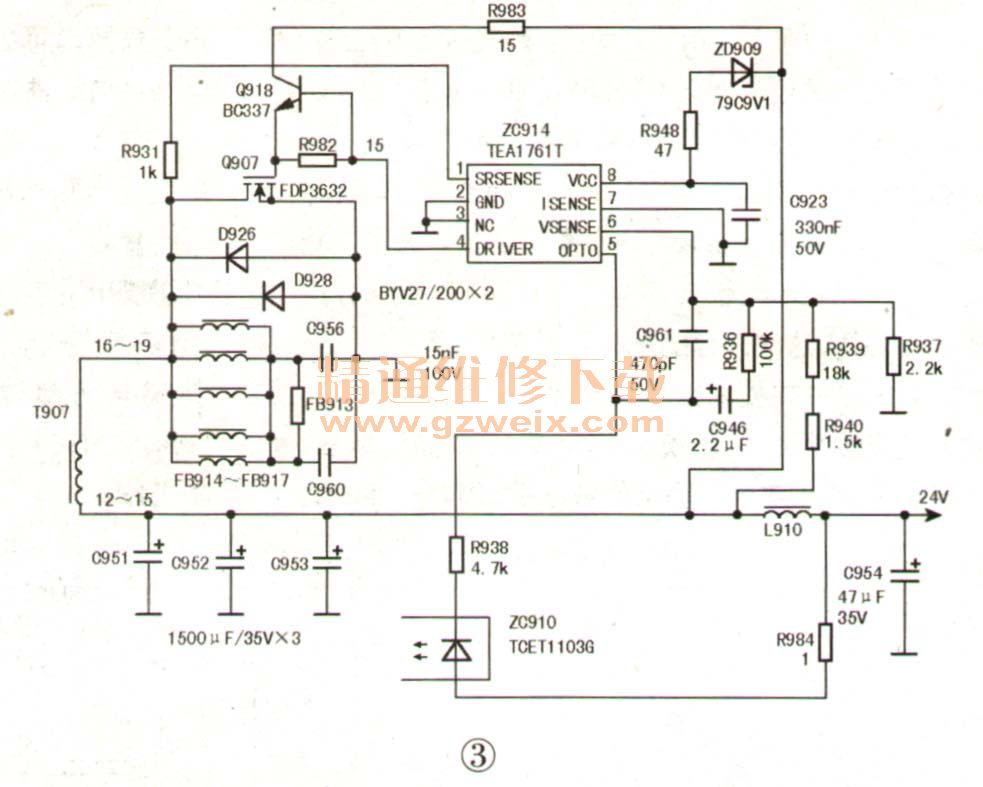

    TEA1761在飞利浦47PF7422液晶彩电中的应用电路如图3所示,TEA1762的典型应用电路如图4所示。
