创维P42ELL型开关电源（TEA1752方案）电路分析（上）

来源：本站整理作者：佚名 2016-05-30 11:06:37

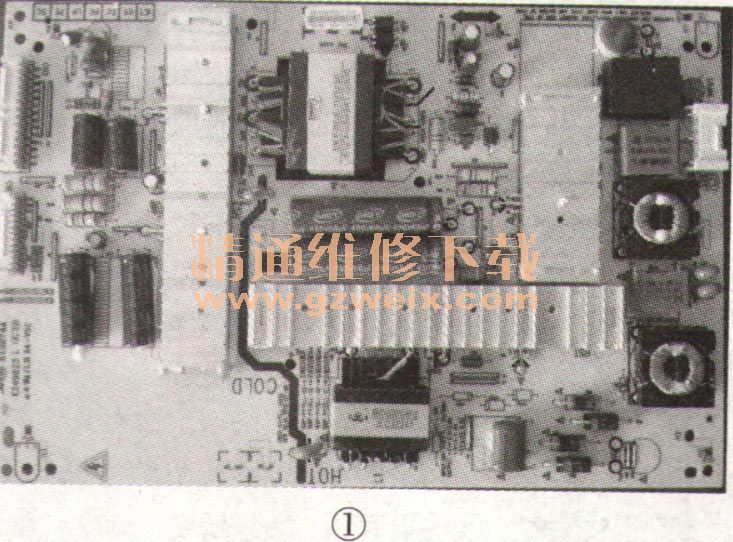

    创维P42ELL型电源主要用于49E660D彩电（8K59机芯）中，具体型号有168P-P42ELL -04或168P-P47ELL-20，其实物如图1所示。

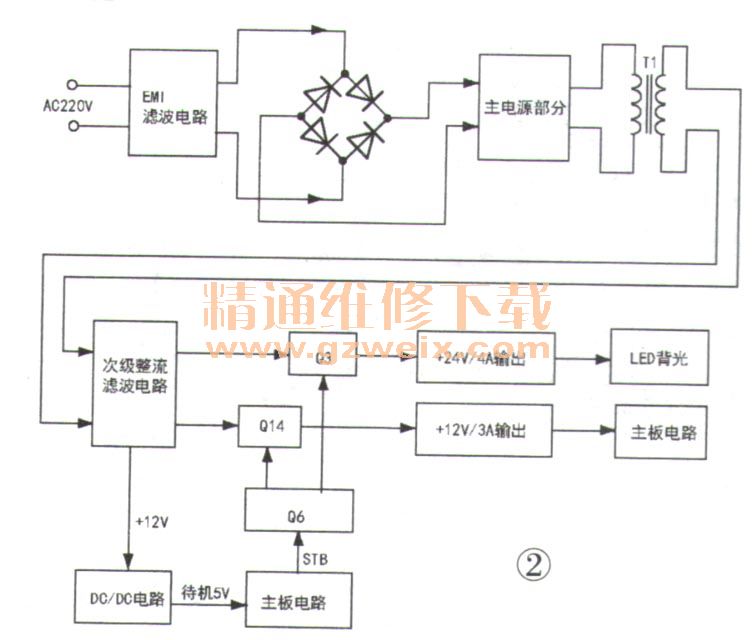

    该电源的组成如图2所示。接通电源后，220V交流电经EMI滤波、整流后送往主电源电路，PFC电路工作，输出380V电压，12V、24V的DC-DC变换电路工作，输出＋12V电压，送往待机5V DC-DC电路，产生的5V待机电压送往主板上控制系统。二次开机后，CPU发出的开机信号（STB），送给电源板，主电压形成电路工作，输出＋24V/4A（为背光电路供电）和＋12V/3A（为主板电路供电）电压。

    1. EMI滤波电路

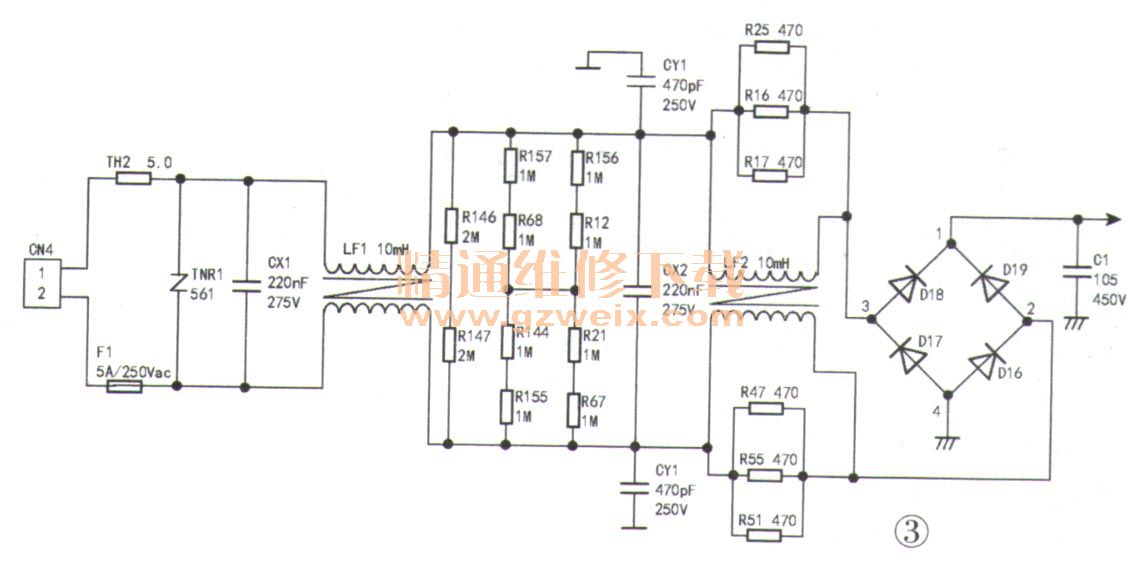

    该电源的EMI滤波电路如图3所示，F1是保险丝，TH1是限流电阻，V602是压敏电阻，CY1、CY2是共模滤波电容，LF1、LF2是共模电感，CX1、CX2是差模电容，R146、R147、R157、R68、R144、R155、R67、R21、R12、R156是泄放电阻。

    2.待机5V（＋5VSTB）电压产生电路
    待机5V供电产生电路如图4所示，IC1（TP554228）为TI的DC-DC变换IC（集成有控制芯片与开关管），并与储能电感L3等元件组成DC-DC变换电路，当IC1内部的MOs管导通时，L3储能，当MOs管截止时，L3对外释放能量。C69为软启动电容，其容量大小决定启动延时时间；ZD21为使能控制稳压二极管。当输入电压低于9.1V时，IC1的使能端①脚无控制电压输入。
