YJD-3型节能灯自动应急逆变器工作原理分析
来源:本站整理  作者:佚名  2011-08-05 08:35:40

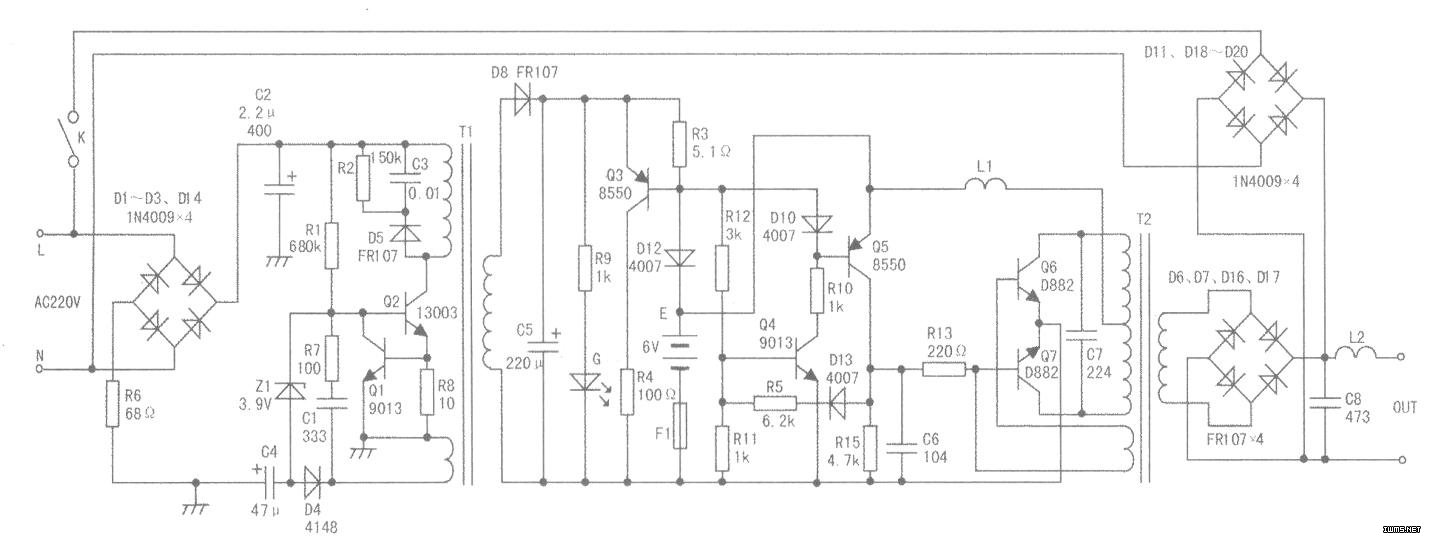

  其电路如图所示(元件编号依据实物所标)。

  电路工作原理

  AC220V市电输入后分为两路,一路经外设控制开关K,再经D11、Dl8~D2O桥式整流及C8、L2滤波后,送到输出端,点亮外接的节能灯。此路只控制有市电时灯具的亮与灭,不影响有市电时本电路的充电功能和停电后的应急逆变功能。

  另一路经Dl~D3、Dl4整流、R6限流、C2滤波后,输出约+300V的直流电压,经开关变压器T1的初级绕组供给由Q2及其周边元件组成的开关稳压电路。R1为启动电阻,R2、C3、D5为保护开关管Q2所设。R7、C1为正反馈元件,并决定开关电源的振荡频率。稳压二极管Z1为稳压回路中的一元件,其值决定输出电压的高低。

  振荡电压经T1耦合,由次级绕组输出,经D8整流、C5滤波后输出约为8.2V的直流电压(此电压不是一个固定的数值,它会随着充电时间的长短及充电电流的大小而变化)。R9与绿色发光二极管G串接,组成主电压正常指示电路。8.2V电压经R3、Dl2限流隔离,向由5节2号充电电池组成的电池组E充电。F1为防止电池组过流充电而设的保险管。

  Q4、Q5及周边元件组成自动逆变控制电路。Q4的b极接在R11、Rl2的分压点上。有市电时Q4饱和,Q5截止(因Q5的e极接在电池组的正极上,其e、b极基本同电位),Q5的c极电压为0,后面的逆变电路不工作。

  Q6、Q7、T2等元件组成逆变电路,这是典型的自激型推挽式直流变换电路。它是利用品体管和变压器铁芯的磁通量饱和来进行自激振荡的,电路简单、可靠。振荡电压通过T2的升压,经D6、D7、Dl6、Dl7桥式整流,C8、L2滤波,输出220V直流电压供给灯管。

  市电停电时,D1O的负端(Q5的b极)电压降低,而Q5e极电压不变,故Q5饱和导通,由Q6、Q7组成的逆变电路随之工作。

  Q5饱和后,其c极电压为6.2V,此电压经Dl3、R5加到Q4的b极,维持Q4的饱和状态,从而保证Q5的饱和,维持后面的逆变器工作。

  当电池电压下降到约4.5V时,Q5退出饱和状态,逆变器停止工作,以防止电池组E过放电而减少使用寿命。
