摘要：针对需要切换FPGA器件的配置以实现不同功能的特殊应用场合，提出了一种使用大容量的Flash存储器作配置码流载体的FPGA多配置系统。该系统采用传输速度快的JTAG接口提高了配置码流的烧写速度，采用并行从模式减少了FPGA器件配置时间，并利用串口通信实现了配置码流的在线切换。应用结果表明，该系统操作方便，可靠性高，实现成本低，通用性好。
关键词：FPGA；Flash存储器；JTAG

引言
    针对需要切换多个FPGA配置码流的场合，Xilinx公司提出了一种名为System ACE的解决方案，它利用CF(ComPACt Flash)存储卡来替代配置用PROM，用专门的ACE控制芯片完成CF卡的读写，上位机软件生成专用的ACE文件并下载到CF存储卡中，上电后通过ACE控制芯片实现不同配置码流间的切换。
    System ACE的解决方案需要购买CF存储卡和专用的ACE控制芯片，增加了系统搭建成本和耗费了更多空间，而且该方案只能实现最多8个配置文件的切换，在面对更多个配置文件时，这种方案也无能为力。但若要开发System ACE的替代方案，则需要选择更合适的可反复编程存储器，并且需要选用合适的传输协议接口来下载配置码流。通过串口或并口来下载配置码流速度太慢，不能满足应用中快速下载的需要；通过USB接口来下载配置码流则需要专门的控制芯片，增加了系统设计的成本。
    本文选用大容量NOR Flash存储器来存储配置码流，并利用JTAG接口完成配置码流下载的FPGA多配置解决方案。与System ACE方案相比，该方案不仅能快速完成多个配置码流的下载，还具有更高的配置速度和更低的实现成本。

1 JTAG接口模块的设计

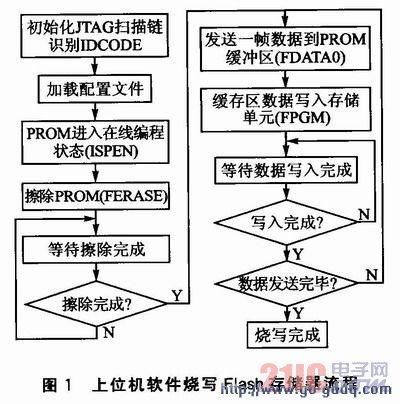

    为了将配置码流写入Flash存储器，上位机软件通过JTAG下载线与JTAG接口模块连接。JTAG接口模块接收上位机软件发送的JTAG信号，从中提取出JTAG指令及对应的数据，并产生针对Flash存储器的擦除和烧写信号。由IEEE 1149．1—2001标准以及NOR Flash存储器先擦除后写入的特性，设计上位机软件的具体执行流程如图1所示。同时为了完成Flash存储器的擦除和烧写，本文在软件设计中规定了一系列的自定义JTAG指令，如图1中括号内所示。本文规定一帧数据大小为4 096比特。
