基于AUl200与OS8104的车载GPS
来源:本站整理  作者:佚名  2011-04-08 09:37:52




摘要:随着国内汽车电子产业的迅速发展,车载导航系统和MOST网络传输系统成为当今汽车电子产业界的两大热点。导航系统与MOST网络结合,使传统的GPS导航仪,不仅增加了流媒体播放功能,而且同时还减少了汽车布线,增加产品的抗电磁干扰性和可扩展性。对车载导航系统和MOST网络进行了研究,改进传统的车载导航系统,并给出设计方案。由于采用低功耗的AUl200和MOST网络设计,提高了系统的性能、集成度以及可扩展性,同时使得该系统具有功能强,功耗低,可靠性高等特点。
关键词:MOST;I2S;多媒体;GPS

    基于MOST(Media Oriented SystEMS Transport)车载光纤传输多媒体已成为汽车多媒体的主流,国外已将此技术普及到轿车上,并且对数字多媒体设备进行规范。采用MOST光网络传输不会受到电磁干扰的影响,同时也减少了总线布线。随着汽车光网络技术的发展,会有越来越多的汽车厂家支持MOST协议,因此,可以预测国内的汽车光纤传输多媒体视听产品亦将出现广泛的市场。

1 AUl200简介
    AMD公司于2005年1月推出了专门为多媒体设计的处理器AUl200。它支持NORFLASH,NAND FLASH启动,支持DDR I和DDR II SDRAM,支持RGB LCD显示,支持I2S,USB 2.0,SD卡等功能,是一款高性能低功耗的MIPS多媒体处理芯片。支持WINCE,Linux操作系统。

2 系统工作原理及芯片选型
    该系统选用Hynix的HY5DUl21622BT-D4364 MB DDRI内存,三星K9F1208UOB 64 MB NAND FLASH,富士康群创7寸LCD AT070TN83,顶天国际
REB3310 GPS模块,板上留有UART调试输出接口,方便调试。

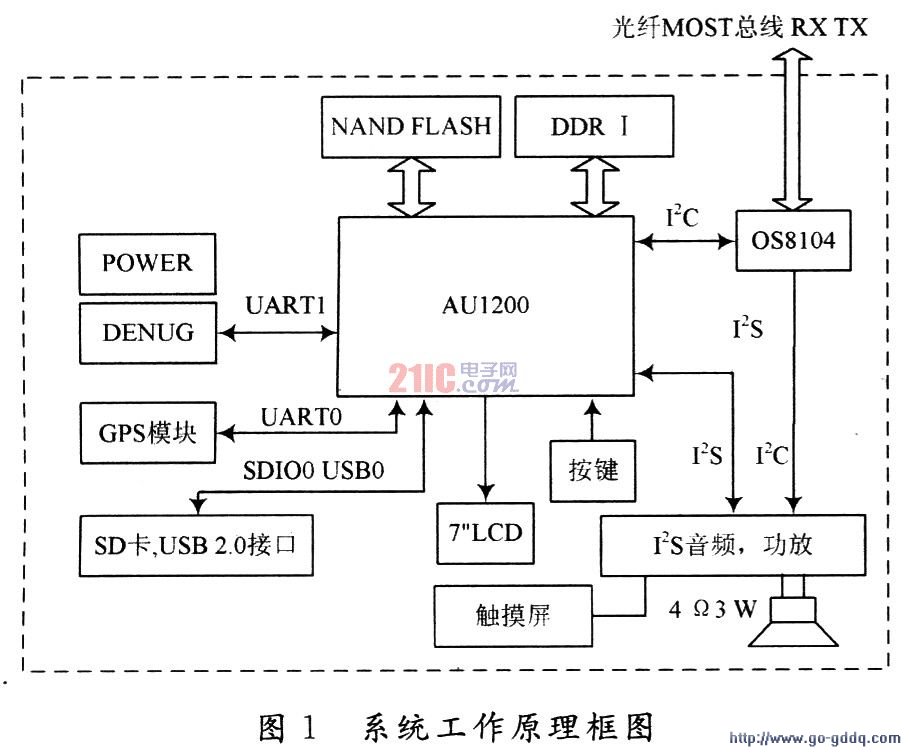

    系统通过FLASH启动,将程序拷贝到内存中运行,用户可以通过触摸屏点击菜单选择需要运行的功能,如GPS,播放MP3、MP4,或者选择接收处理来自MOST网络的音频数据。在调试过程中,可以通过预留的DEBUG口外接LVTTL转RS 232电平转换芯片将调试信息输出到PC机,还可以通过USB升级烧录程序。SD卡可以存放电子地图、音视频文件或其他电子文件等。软件采用WINCE操作系统,WINCE带有AUl200 BSP驱动包,裁减方便。系统工作原理框图如图1所示。

2.1 I2S音频设计方案及其部分工作流程
    I2S芯片选用WM9713L芯片,该芯片的主要作用是将AUl200和OS8104传输过来的音频数据进行D/A转换,变成模拟的音频信号输出。WM-9713L芯片可实现两路I2S音频数据输入,支持AC97音频数据和PCM I2S音频数据输入接口,可以很方便地实现AUl200同WM9713L,OS8104同WM9713相连接。同时WM9713L PCM/I2S功能模块可以工作在四种工作模式:DSP模式,左声道模式,右声道模式和I2S模式,D/A时信噪比为94 dB,支持WINCE嵌入式操作系统。WM9713L同时还可以驱动四线式触摸屏。
    功放选用Supec公司的BTL类SA4871功放。该功放工作在电压范围DC 2.5~5.5 V,可以直接用锂电池供电,输出3 W功率。
    WM9713L附带BTL功放,由于WM9713L只有400 mW的输出功率,SA4871有3 W的输出功率,考虑到用户对音量的大小要求选择SA4871。
播放MP3、MP4等多媒体文件时,声音可以通过AUl200 I2S接口送到WM9713L进行D/A转换。如果需要播放通过MOST光纤传输的音频数据,这时可以通过设置WM9713L内部寄存器18H使音频数据直接通过WM9713L进行D/A输出。
