汽车倒车雷达设计
来源:本站整理  作者:佚名  2011-04-08 09:31:20



在现代社会中,随着汽车的增多和停车位日趋紧张,泊车成为很多车主头痛的问题,这时倒车雷达就成了汽车的好助手。倒车雷达是汽车泊车安全辅助装置,能以声音或者更为直观的显示告知驾驶员周围障碍物的情况,解除了驾驶员泊车时前后左右探视所引起的困扰,并帮助驾驶员扫除了视野死角和视线模糊的缺陷,提高了倒车的安全性。本文以ATmega16作为核心处理器,采用超声波原理测量出障碍物距车尾的垂直距离。系统电路设计合理,工作稳定,性能良好,精度高,实时检测速度快,在未来市场上将有一定的实用价值。
1 超声波测距原理
 超声测距的原理较简单,一般采用渡越时间法,将超声传感器安装在汽车尾部,则障碍物距车尾的垂直距离为:

    为了提高测距精度,本系统通过温度补偿的方法对传播速度加以校正。因此只要测量超声发射到超声返回的时间间隔△t及环境温度T,然后根据式(1)、式(2)即可计算出距离S。
2 系统硬件设计

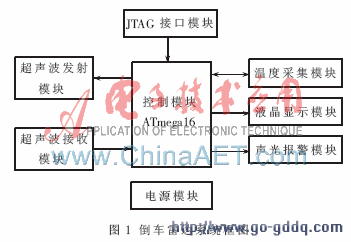

 本系统采用ATmega16 AVR为控制核心,外围电路由超声波发射电路、超声波接收电路、温度采集模块、声光报警电路、液晶显示电路、接口电路及电源电路等部分组成。系统框图如图1所示。

2.1 核心控制模块

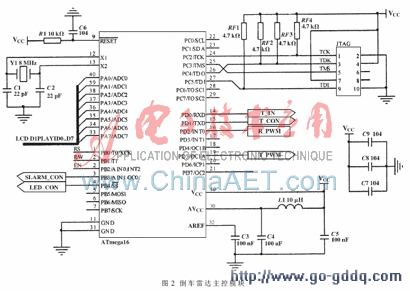

 Atmega16是Atmel公司近几年才推向市场的新一代高性能、低功耗、高集成化的8位CMOS微控制器。由于其先进的指令集以及单时钟周期指令执行时间,加上片内32 个通用工作寄存器都直接与算术逻辑单元(ALU) 相连接,使得一条指令可以在一个时钟周期内同时访问两个独立的寄存器,大大提高了代码效率,运行速度比AT89C51高出10倍。用于边界扫描的JTAG接口,可以对片上16 KB闪存Flash在线编程和调试,非常方便软件的升级。内部集成了较大容量的存储器和丰富强大的硬件接口电路,如定时/计数器、实时时钟、快速PWM通道、A/D转换器、I2C的串行接口、可编程的串行USART接口、SPI串行接口和带片内晶振的可编程看门狗定时器以及片内的模拟比较器等,除传感器外几乎可以不需要其他任何元件即可构成系统,从而为本设计提供了灵活而低成本的解决方案。其主控电路如图2所示。

2.2 超声波发射模块
 超声波发射电路原理图如图3所示。发射电路主要由施密特反向触发器CD40106和超声波发射换能器TCT40-10-T构成,PD6的端口输出两路40 kHz脉冲信号,一路经一级反向器后送到超声波换能器的一个电极;另一路经两级反向器后送到超声波换能器的另一个电极。用这种推挽形式将脉冲信号加到超声波换能器两端,可以提高超声波的发射强度。输出端采用两个反向器并联,用以提高驱动能力,所得到的波形比其他方式效果更理想。

[1] [2] [3]  下一页
