Y801A型电烘箱工作原理分析
来源:本站整理  作者:佚名  2011-01-26 08:22:43



  工作原理

  1.电路组成

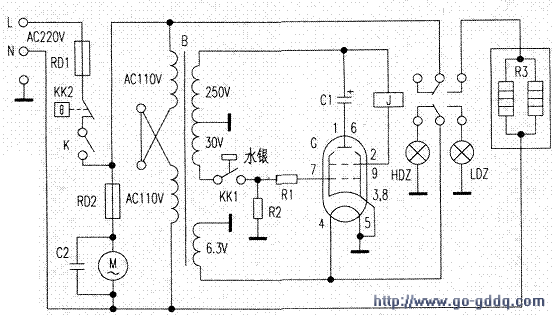

  Y801A型电烘箱电气原理示意图见附图所示。图中的电子管G与直流电磁继电器J、电接点式水银温度计KK1以及电容器C1、电阻R1、R2等元器件构成电子管继电器自动控制电路;电子管的各极工作电压分别由变压器B的次级提供;加热丝R3一端与市电中性线连接,另一端接在继电器的一静触点,R3的电源受继电器控制;红、绿信号灯HzD、IZD则分别指示保温与加温;电动机D利用风扇加速烘箱内空气循环,使温度比较均匀地上升;在电源进线处设置的KK2,是为防止温度过高损坏仪器而设置的机械式温度安全控制器。

  2.工作原理及控制过程

  接通电源后,变压器次级即输出250V、30V、6.3V三组电压。红灯亮,约经半分钟后,电子管的灯丝烧热,阴极开始发射电子,产生单向脉动电流,经电容C1滤波后变为较平滑的直流电。

  流经继电器线圈,继电器吸持,点亮绿灯,红灯灭。同时,继电器另一组触点接通加热丝1/3,烘箱加热升温。随着温度的升高,电接点式水银温度计中的水银柱也跟着上升。直到设定温度(105℃)时,水银柱与钨丝接触,接通电子管栅极电路,使栅极获得负偏压把电流截住,切断继电器线圈中电流,继电器触点释放,停止加热。待烘箱内温度稍有下降时,温度计中的水银柱亦随之下降,与钨丝脱离,电子管的栅极电路断开,偏压消失,屏流又继续流经继电器线圈,继电器重新获电吸合,烘箱又开始加热,如此周而复始保持了烘箱内温度恒定。
