四、康佳“SA”系列彩电整机电路图

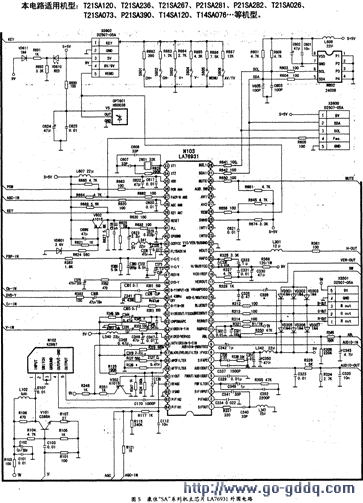

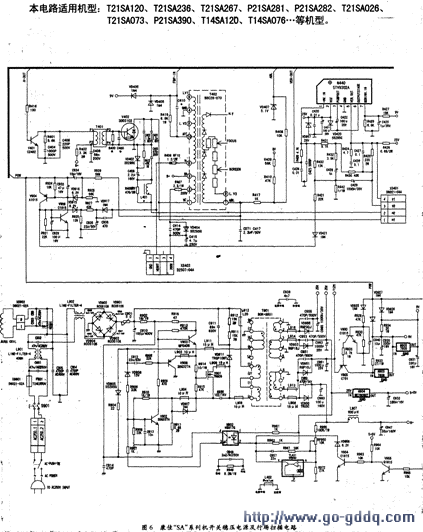

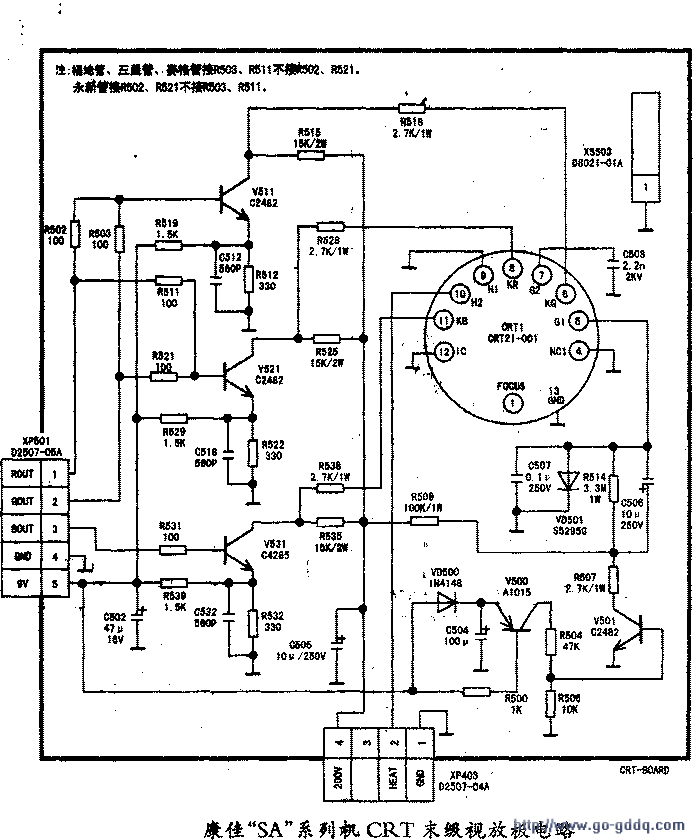

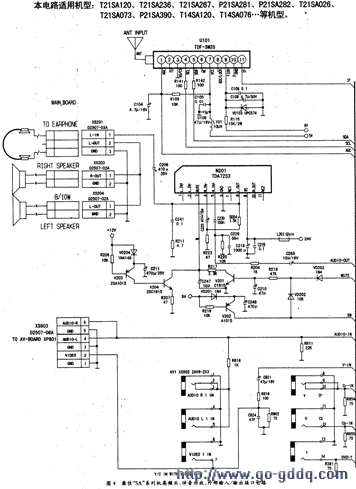

    为方便维修和检查故障机，并与上述检修数据及型号相对应，特将“SA”系列彩电整机主板一块分割成三块电路图。再加一块CRT尾座板电路，共计四个电路图。分别见图3、图4、图5、图6所示。供检修时参考。
