二、数码超级芯片（LA76931）内部框图及引脚功能

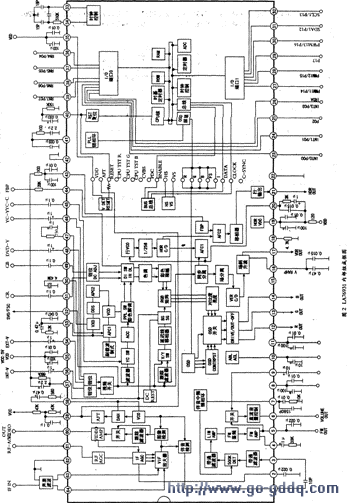

数码超级芯片（LA76931）的引脚功能见表2。图2为其内部电路组成框图。
| LA76931的引脚功能 |
| 脚号 |
功能 |
脚号 |
功能 |
|
1 |
SIF(伴音中频)输出 |
35 |
CPU VCC(5V) |
|
2 |
IFAGC滤波器 |
36 |
POWER |
|
3 |
SIF(伴音中频)输入 |
38 |
AGC(自动增益控制) |
|
4 |
FM滤波器 |
39 |
KEY(键控) |
|
5 |
FM输出 |
40 |
RESET(复位) |
|
6 |
音频输出 |
41 |
PLL(锁相环) |
|
7 |
SND APC滤波器 |
42 |
CPU GND |
|
8 |
IF Vcc(8V) |
43 |
CDD Vcc |
|
9 |
外部音频输入 |
44 |
FBP INPUT |
|
10 |
ABL(自动束电流限制) |
45 |
色度C输入 |
|
11 |
RGB Vcc(8V) |
46 |
亮度Y输入 |
|
12,13,14 |
R、G、B输出 |
47 |
DDS滤波器 |
|
15,23,24 |
不连接 |
48 |
Y输入 |
|
16 |
场斜升波振荡电容0.47μF |
49 |
Cb输入 |
|
17 |
场输出 |
50 |
4.43MHz晶体 |
|
18 |
VCO上基准 |
51 |
Cr输入 |
|
19 |
行总线的Vcc(9V) |
52 |
所选视频输出或FSC输出 |
|
20 |
AFC滤波器 |
53 |
色度AFC(自动频率控制)滤波器 |
|
21 |
行输出 |
54 |
外部视频输入 |
|
22 |
视频,色度,偏转接地端 |
55 |
视频,色度,偏转模块的Vcc |
|
25 |
SVHS控制 |
56 |
INT,视频输入 |
|
26 |
REM(遥控) |
57 |
黑延伸滤波器 |
|
27,28 |
AV2,AV1输入 |
58 |
PIF APC滤波器 |
|
29,37 |
不连接 |
59 |
AFT输出 |
|
30 |
MUTE(静音) |
60 |
视频输出 |
|
31 |
SDA(IIC总线数据) |
61 |
RF ACC输出 |
|
32 |
SCL(IIC总线时钟) |
62 |
IF 接地端 |
|
33,34 |
XT1,XT2(32.768KHz) |
63,64 |
PIF(图像中频),AMP输入 |
|
|
|
|
