康佳“SA”系列彩电维修资料

来源：本站整理作者：佚名 2010-06-21 14:08:29

机型名称

　　一、康佳“SA”系列彩电性能简介
该系列彩电具有如下特点：1、数字全自动选台记忆：2、数字超级节能；3、数字自动频率跟踪；4、256个节目（超大容量）存储器；5、超级电脑菜单；6、非标准信号处理；7、日历查询；8、趣味游戏；9、新一代IIC总线控制电路；10、独有防潮技术处理；11、动态黑电平扩展使画面更清晰。彩色亮丽；12、亮度信号Gamma（伽玛）校正，使图像层次分明。

　　数码超级芯片L76931的内部集成了微控制器及视频解码器。由于简化了图像的几何校正电路。故适用于21英寸和21英寸以下的中、小屏幕彩电中，康佳最近生产的21英寸和14英寸彩电便采用了LA76931芯片（最初是在三洋公司SZ2彩电系统中得到应用）。

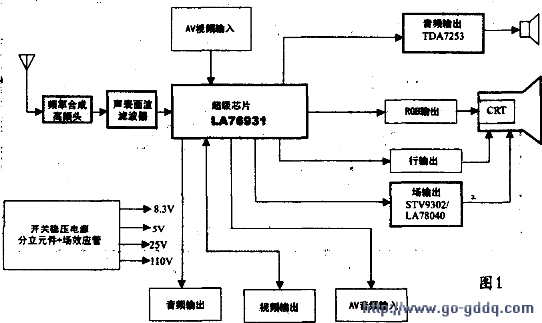

　　康佳“SA”系列彩电的主要技术指标，大体上与三洋公司的SZ2相当。图1是“SA”系列彩电的组成框图。其主要技术参量指标如表1。

表1 康佳"SA"系列彩电的主要技术参量
技术名称	主要功能	技术名称	主要功能
制式	TV:PAL-D/K,I,B/G AV:PAL4.43 NTSC4.43/3.58MHz	音频输出功率	7%THD 2W+2W
接收频道	VHF-L:49.75～85.25MHz HF-H:168.25～216.25MHz UHF:471.25～863.25MHz CATV:112.25～464.25MHz	天线输入阻抗	75Ω
扫描格式	扫描线:625行行频:15625Hz 场频:50/60Hz	功耗	14英寸系列:60W 21英寸系列:75W
中频频率	图像中频:38MHz 伴音中频:31.5/32.0/32.5MHz 色度中频:33.57MHz	电源	AC 220V～240V,50Hz
灵敏度	VHF-L:43dBμV VHF-H:45dBμV UHF:45dBμV CATV:45dBμV
