1三星LA40A65OAl R液晶彩电开关电源维修资料
    三星LA40A65OAl R液晶彩电采用的电源板，集成电路采用TDA4863-2G + STR-W6252组合方案，输出5.3VSB, 13V, 5.3V电压。
    该电源板由两部分组成：一是以集成电路TDA4863-2G （ICP801 S ）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路STR- W6252 （ICM801）为核心组成的主开关电源，产生5.3VSB, 13V, 5.3V和PVCC电压，为主板和逆变器板供电。

    该电源板没有独立的副电源，待机状态控制系统的5. 3 VSB电压由主电源提供，因此通电后主电源即启动工作，产生5. 3 VSB电压，为主板控制系统供电，指示灯点亮。开关机电路分为两部分：
    一是由QS855, QS853, MOS开关管QM852, QM851组成的13V, 5.3V控制电路，开机时ON/OFF为高电平，QS855导通、QS853截止、QM852和QM851导通，输出13V和5.3V电压，为主板和逆变器供电；待机时ON/OFF变为低电平，QS855截止、QS853导通、QM852和QM851截止，切断13V和5. 3V供电。

    二是由QS851、光耦合器PCS802, QS803组成的PFC-VCC控制电路，开机时ON/OFF为高电平，QS851导通、PCS802导通，其光敏晶体管的导通，为QS803的基极送入高电平，QS803导通，将主电源产生的PVCC电压输出，产生PFC- VCC电压，PFC电路启动工作，将主电源的供电提升到400V；待机时ON/OFF变为低电平，QS851截止、PCS802截止，其光敏晶体管截止，QS803的基极变为低电平，QS803截止，切断PFC-VCC电压，PFC电路停止工作，主电源的供电降低到300 V o

    该开关电源一是设有以QS854为核心的主电源过电压保护电路：当主电源输出的13V或5.3过电压时，击穿稳压管ZDS852, ZDS851，通过隔离二极管DS855, DS854向晶体管QS854的基极送入高电平保护触发电压，QS854导通，PC S801导通，二次侧光耦合器的导通，将ICM801的6脚FB电压拉低，ICM801内部保护电路启动，主电源停止工作，电源板无电压输出，指示灯熄灭。二是设有以比较放大器ICS801为核心的PFC OUT过电压保护电路，PFC输出电压过高时，ICS801导通，将开关机VCC控制电路QS803的基极电压连这点，QS803截止，切断PFC-VCC供电，PFC电路停止工作。
该电源板的集成电路引脚功能和参考电压如表21、表22所示。

表21  TDA4863-2G （ICP801 S）引脚功能和维修数据

表22  STR- W6252 （ICM801）引脚功能和维修数据
2三星LA40A65OA1R液晶彩电开关电源维修图解

    发生开机三无，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路CX801一CX803、压敏电阻VX801和整流滤波电路BD801, CP802是否发生短路漏电故障，再查PFC电路开关管QP801, QP802、主电源厚膜电路ICM801是否击穿。如果ICM801击穿，注意检查TM801一次侧并联的尖峰脉冲吸收电路元器件是否开路。

   如果发生熔丝未断，待机指示灯不亮故障，电源板无电压输出，故障在主电源电路。测量PFC电路待机时输出的＋300V电压是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量主电源ICM801的1脚有无300V启动电压，无启动电压，查1脚外部的TM801, BM801是否开路。查ICM801的4脚有无VCC电压，无VCC电压，查4脚外部的DM803, RM803是否开路，CM805和压敏电阻VX802是否击穿。1脚待机状态为300V，开机状态为400V，如果1脚电压正常，再查ICM801及其外部电路和二次整流滤波电路。

    如果PFC OUT输出电压开机状态仍为300V，则是PFC电路未工作，维修时先查PFC驱动电路ICP801 S的8脚有无VCC供电，无VCC供电，检查QS851、光耦合器PCS802, QS803组成的PFC-VCC控制电路，如果测量QS851的基极为高电平，QS803的基极却为低电平，无PFC-VCC电压输出，则检查以ICS801为核心的PFC OUT过电压检测保护电路。ICP801 S的8脚有VCC供电，再查ICS801 S的7脚有无激励脉冲输出，无激励脉冲输出，查ICP801 S及其外部电路；有激励脉冲输出，查7脚外部的推动电路和开关管QP801, QP802及PFC整流滤波电路。

    如果指示灯亮，但二次开机无13V和5. 3V受控电压输出，故障在由QS855, QS853, QM852, QM851组成的13V, 5.3V控制电路。首先测量连接器CN801的1脚ON/OFF开关机控制电压是否为高电平，如果为低电平，则是主板控制系统故障；如果测量QS855的基极为高电平，电源板却无13V和5. 3V受控电压输出，检查由QS855, QS853, QM852, QM851组成的13V, 5.3V控制电路。

发生自动关机故障，指示灯同时熄灭，则是以QS854为核心的过电压保护电路启动。判断方法是：在开机的瞬间，测量QS854基极电压，如果由正常时的低电平0V变为高电平0. 7 V以上，则是该过电压保护电路启动。全部解除晶闸管保护的方法是将QS854基极对地短路；逐路解除保护的方法是：13V过电压保护电路断开DDS855, 5.3V过电压保护断开DS854。如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

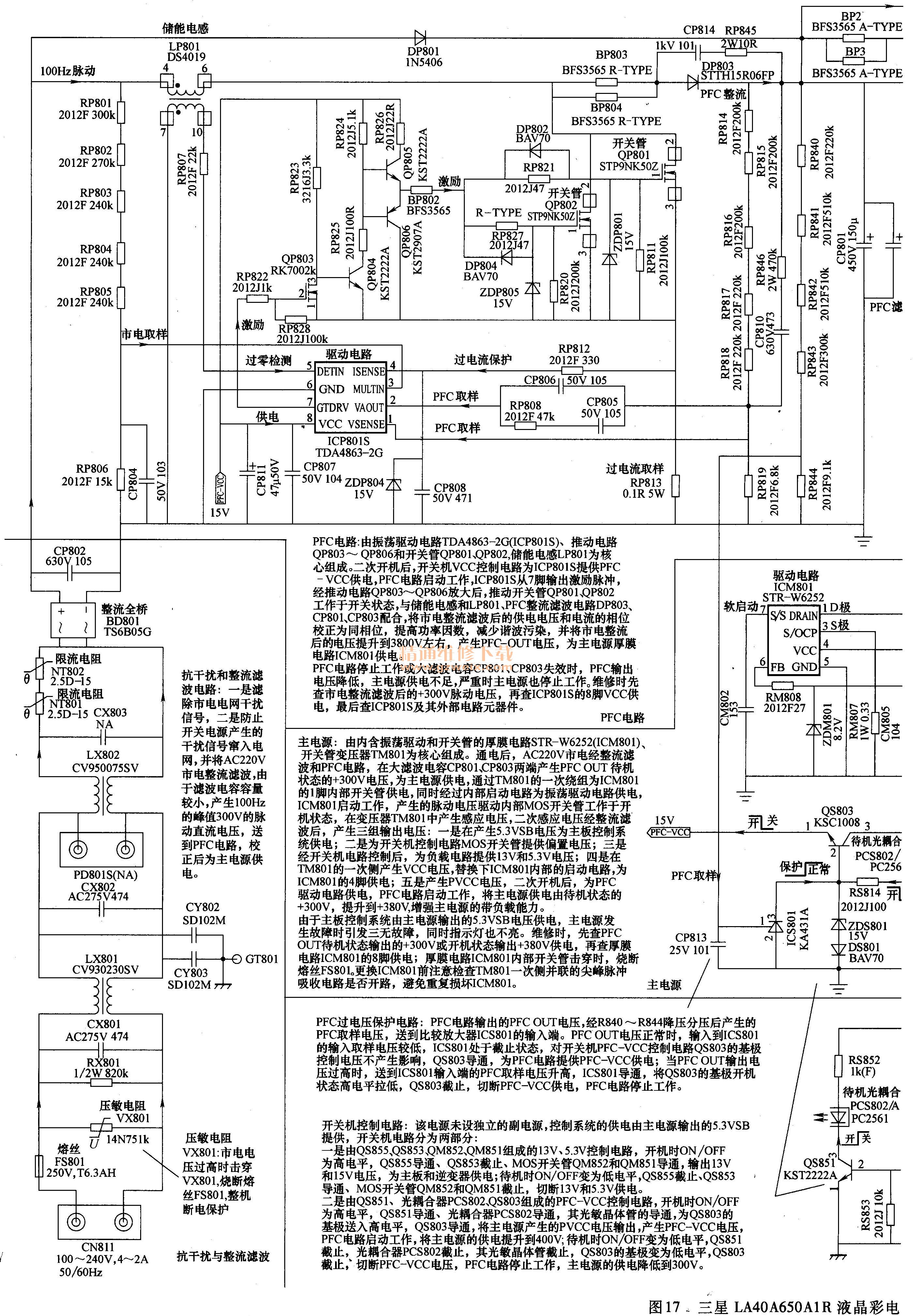

三星LA40A65OA1R液晶彩电开关电源电路原理图和维修图解如图17所示。
