1松下等离子彩电S9屏开关电源维修资料

    松下等离子彩电MD-42S9NJ （C） B屏，简称S9屏，采用的松田电源，型号为MPF7434，应用于长虹PT4288, PT42600等离子彩电中。本节主要介绍S9屏电源板的工作原理及速修图解。
    该电源板电路组成框图如图11所示，由6个部分组成：一是以集成电路FA5501 AN （ IC051）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋400V，为VDA电源、VSUS电源和低压电源供电。二是以集成电路FA5522（IC101）为核心组成的待机5V电源，产生5V电压为电源管理CPU控制系统供电；二次开机后，5V电压经电源管理CPU控制和稳压后，产生SRBY5V, 5VA, 5VD, 3.3V电压，为主板控制电路和小信号处理电路供电。三是以MOs开关管Q301, Q320和变压器T301为核心组成的VDA电源，产生VDA电压，为等离子屏电路供电。四是以MOs开关管Q501, Q520和变压器T501为核心组成的VSUS电源，产生VSUS电压，为等离子屏电路供电。五是以集成电路FA5517 N （IC701）为核心组成的低压电源，产生24V电压，为负载电路供电；同时24V电压经DC-DC变换电路后产生12V, 15V, 33V电压，为小信号处理电路和高频头调谐器供电。六是以H4246AT19AC847G-6J15 （IC170）为核心组成的电源管理CPU电路，不但按照设计程序对各个电源进行控制和管理，而且对各个电源输出电压进行检测，发生欠电压、过热故障时，采取相应的保护措施。



    整机启动和时序控制由电源管理模块IC 170完成。IC170安装在一块小电路板上，再与电源板相连接，上面包含了已写好控制程序的CPU及外围元器件。开机启动流程如下：
插上交流电插头后，AC 220V电压经进线抗干扰电路送入PFC电路，由于PFC电路IC051此时未进入工作状态，所以，整流滤波后的电压为300V o 300V电压加在待机电源开关变压器T101一次绕组上，由T101, IC101组成的待机5V电压形成电路工作，形成待机5V电压，为电源管理IC 170提供工作电压。当插座一P12的10脚（连接在IC 170的28脚）输入低电平时，IC 170的14脚输出高电平的控制信号，使Q152输出STB5 V电压，给主板的CPU供电，主板CPU得到工作电压后，按预定程序执行待机／开机指令，工作指示灯点亮。
    当向主板CPU发出开机控制信号后，插座P25的17脚变为高电平，经Q411倒相后使IC 170的29脚电压变为低电平，IC 170检测到开机信号后，从17脚发出PFC电路工作信号，PFC电路进入工作状态，输出380V的PFC电压。为了避免正常工作时限流电阻R003一R005自身的消耗功率过大，IC 170从18脚发出继电器吸合信号，继电器RL002吸合，使限流电阻R003 - R005短路，减少了电掉管理模块的自身损耗。

    PFC电路工作正常后，IC 170的16脚发出低电压打开信号，低压电源T201, IC701进入工作状态，一输出24V, 33V, 12V等低电压，同时从20脚输出5V, 5VA电压控制信号。低电压输出电压正常后，从5脚输出高电压打开信号，VSUS电路和VDA形成电路进入工作状态，输出VSUS和YDA工作电压。此时，整机进入正常工作状态。
    电源的时序均围绕待机CPUIC170工作，当其中一路电源工作不正常时，应重点对电源管理CPU检测信号进行检查，出现最多的故障现象为电源保护。
    该电源板的集成电路引脚功能和维修数据如表16～表20所示。

表16- FA5522 （ICIOI）引脚功能和维修数据

表17  FA5501 AN （IC051）引脚功能和维修数据

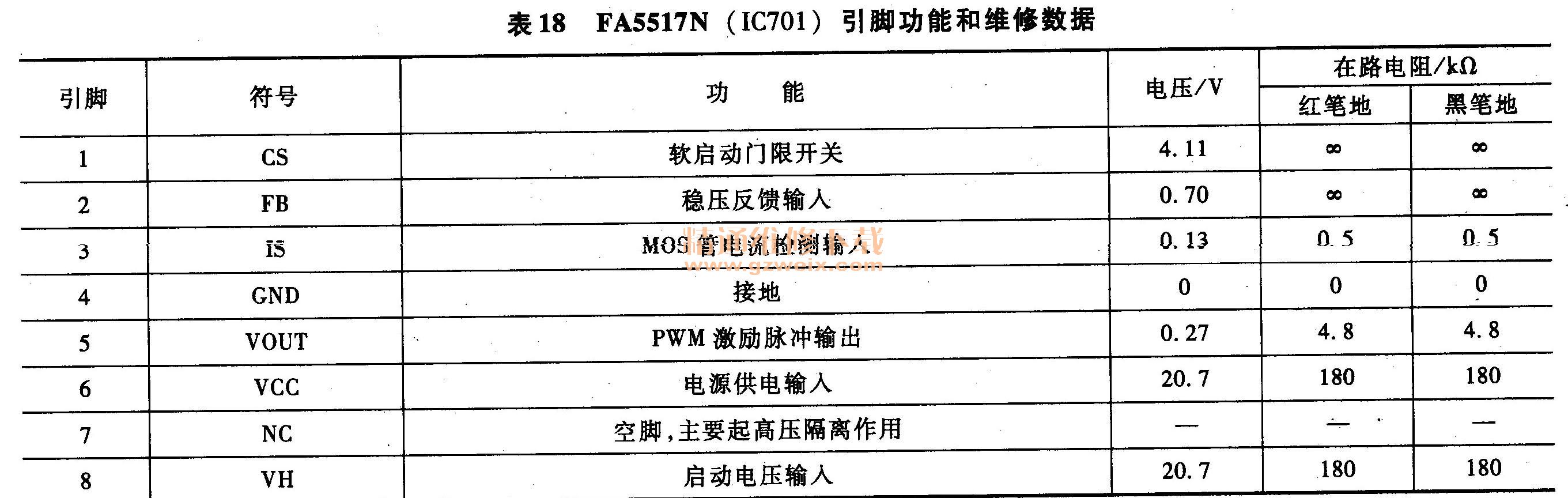

表18 FA5517N （IC701）引脚功能和维修数据
