分析检修：此机背光电路较复杂，背光高压产生电路和电源板一体，还设有背光输出主板和副板各一块。且保护电路众多。
    为便于检修，先根据电路结构，画出了工作流程框图，如图1所示。

    主板发出PON信号后，继电器J吸合，15Vvcc控制电路导通，PFC电路和主电源开始工作。本机背光高压产生电路正常工作需两个条件：一是PFC检测电路发出PFC电压合格的EN高电平信号，二是主板发出背光ON信号。

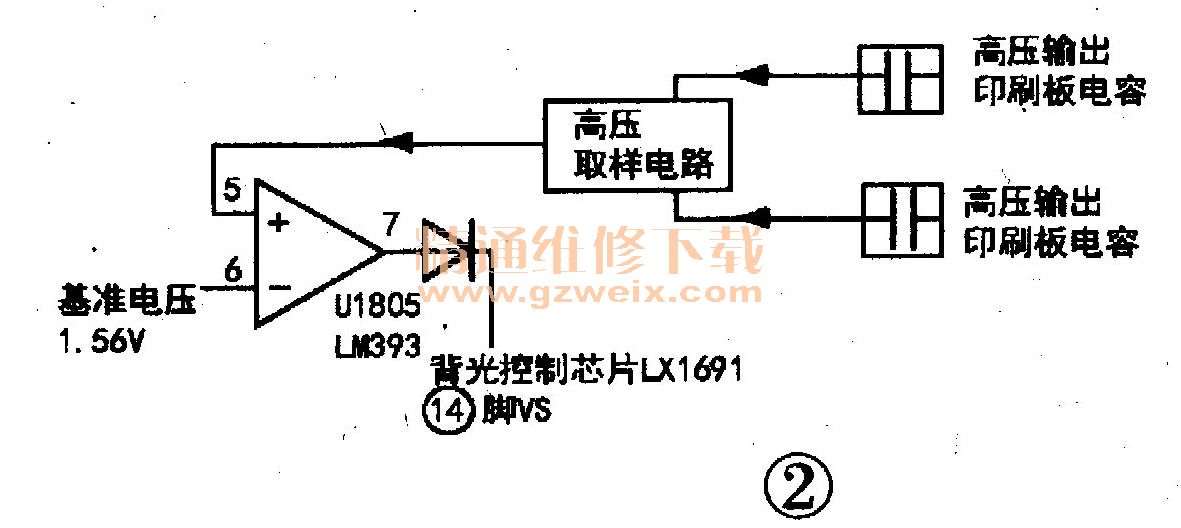

    从本机故障现象看，主板已经发出了PON和背光ON信号，PFC电压检测电路也发出了EN高电平信号。开机测得PFC电压为390V，基本可判定电源部分工作正常，问题可能在背光保护电路中，。相关电路如图2所示。

    电源背光一体板输出的高压有两路，分别经印刷在线路板上的高压电容降压，再经取样电路处理后送U1805（LM393）检测。如高压过高，U1805的⑤脚电压超过⑥脚基准电压，⑦脚输出高电平，LX1691的14脚电压大幅上升，芯片进入保护状态。经检测，开机时U1805的⑦脚一直保持低电平，说明本故障和这一路保护电路无关。

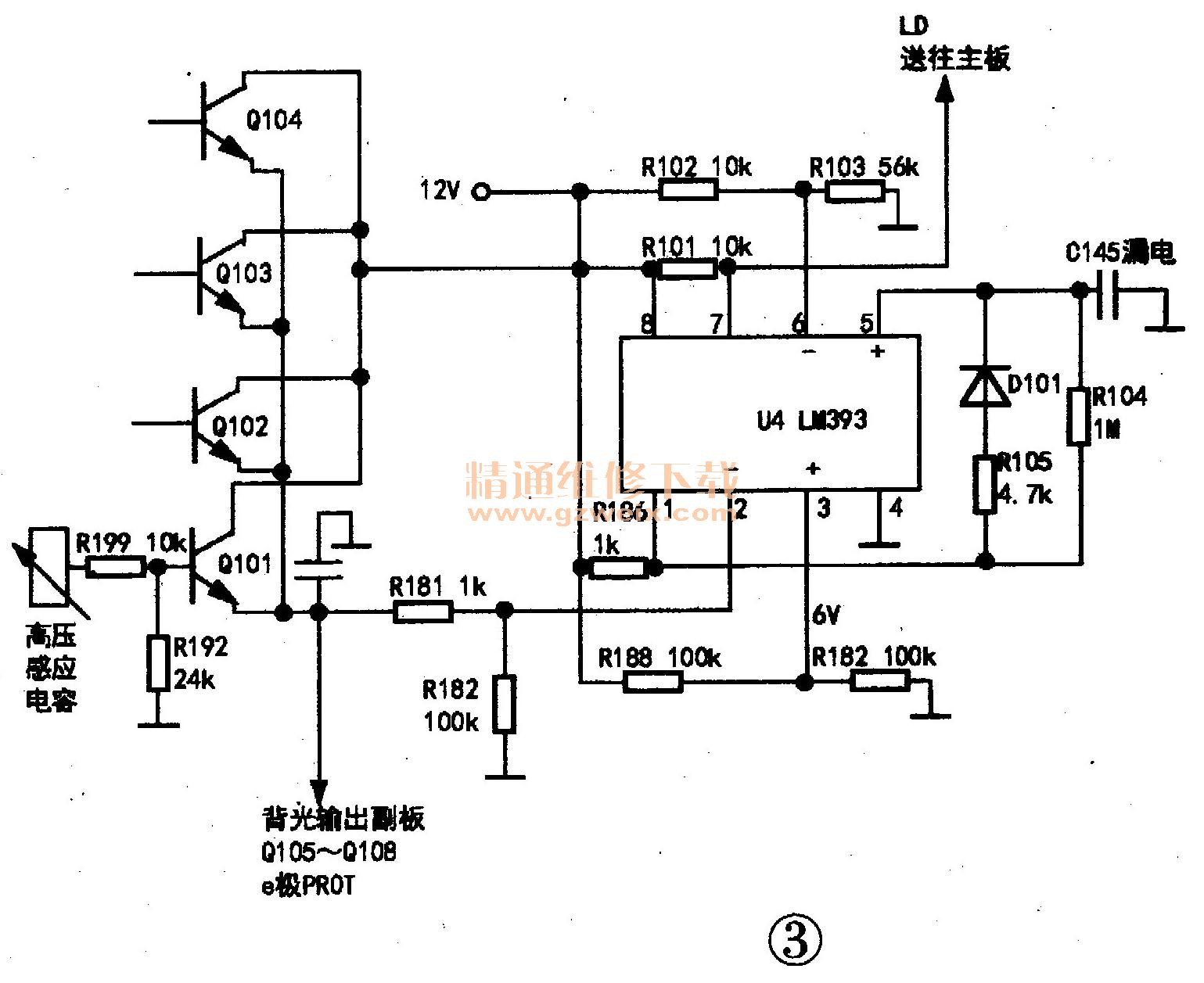

    另外，该机背光输出主、副板的高压端都设有一个印刷板高压取样电容，其取样电压由R199和R192分压后，经Q101～Q108送U4检测，检测结果标示为“LD”送主板，如图3所示。如果任何一个背光灯管端高压过高，Q101～Q108的e极电压高于6V，U4的①脚变成低电平，⑤脚也为低电平，则⑦脚输出的LD信号变成低电平，主板接收到此信号后关闭背光ON信号，背光电路停止工作。在背光电路正常时，LD信号应一直为高电平。检测发现，开机后LD信号一直为低电平，究竟是灯管端确有过压情况还是保护电路误动作呢？

    从上面的分析可知，判断是否过压的检测点是U4的①脚，正常情况下，该脚应为高电平，实测该脚一直是高电平，说明并无过压情况发生。测U4的⑤脚，发现该脚电压小于10V且不稳定。用指针表R×1k挡，红笔接地，黑笔测⑤脚的对地电阻约30kΩ。这样测量时，D101处于反偏截止状态，可以视为开路，30kΩ的对地阻值明显偏小。拆下贴片电容C145，再测⑤脚对地电阻达1MΩ。对拆下的C145检测约有80kΩ的漏电电阻。因C145漏电，电容表测不准其容量，故用一只2μF的电容（不能用电解电容，因漏电较大）与C145串联，测得C145的容量为0.47μF，换上同容量电容后开机，故障排除。
    在背光正常工作时，U4的①脚电压接近12V，由于R105和D101的导通电阻都很小，C145马上被充电到约11V，该电压高于⑥脚的基准电压（10.5V） 、所以⑦脚输出的LD信号是高电平。如果有过压情况发生，①脚电压下降到接近0V，由于C145上有11V电压，D101反偏截止，C145只能通过8104放电，由于R104阻值较大（1MΩ ）、C145上的电压下降较慢，当电压下降到10.5V时，背光熄灭。由此可见，C145的作用是过压保护延时，避免干扰脉冲使背光熄灭。
