1长虹液晶彩色电视，FSP306-4F01开关电源维修资料

    长虹液晶彩色电视采用的FSP306-4 F01电源板，是永胜宏FSP系列中适用于32～42in液晶彩色电视的开关电源，应用于长虹LTDV32876, LT37710, LDTV40876F, LT42900FHD, LDTV42866U, LDTV42700FHD,LDTV42876F, LDTV42810FU等液晶彩色电视中。
    该电源板由三部分组成：一是以集成电路NCP1606 （U601）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V，为主开关电源供电；二是以集成电路NCP1230 （U501）为核心组成的副开关电源，产生＋5VS和VC电压，其中＋5VS一是为主板控制系统供电，二是经待机电路Q202 - Q204控制后，为主板小信号处理电路供电，VC电压经待机电路控制后产生VCC电压，为PFC和主电源驱动电路U601, U101供电；三是以集成电路NCP1396 （U101）为核心组成的主开关电源，产生＋24Va,  + 24Vi两组电压，为主板和逆变器板供电。

开关机采用控制PFC电路U601和主开关电源驱动电路U101的VCC供电的方式。接通市电电源后，副电源首先工作，产生VC电压和＋5VS电压，其中＋5VS为控制系统提供电源，二次开机后开关机控制电路使主板控制系统送来的PS- ON电压变为高电平，一是使Q201, PC501, Q101导通，将副电源产生的VCC电压送到U601和U101驱动电路，PFC电路和主电源启动工作，为整机提供＋24Va, + 24Vi；二是使Q202～Q204导通，将副电源输出的＋5V电压送到主板小信号处理电路，整机进入开机状态。

    该开关电源一是在副电源设有以ZD504, Q504为核心的过电压保护电路，保护时向U501的过电流保护输入端送去高电平，副电源停止工作，指示灯熄灭；二是在主电源二次侧设有以模拟晶闸管Q202,Q206为核心的过电压、过热保护电路，发生过电压、过热保护时，模拟晶闸管导通，将待机控制电路光耦合器PC501的1脚供电拉低，PC501和Q101截止，切断PFC和主电源的VCC供电，开关电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表16～表18所示；稳压、保护、待机光耦合器和电压比较器的引脚对地电压如表19所示。

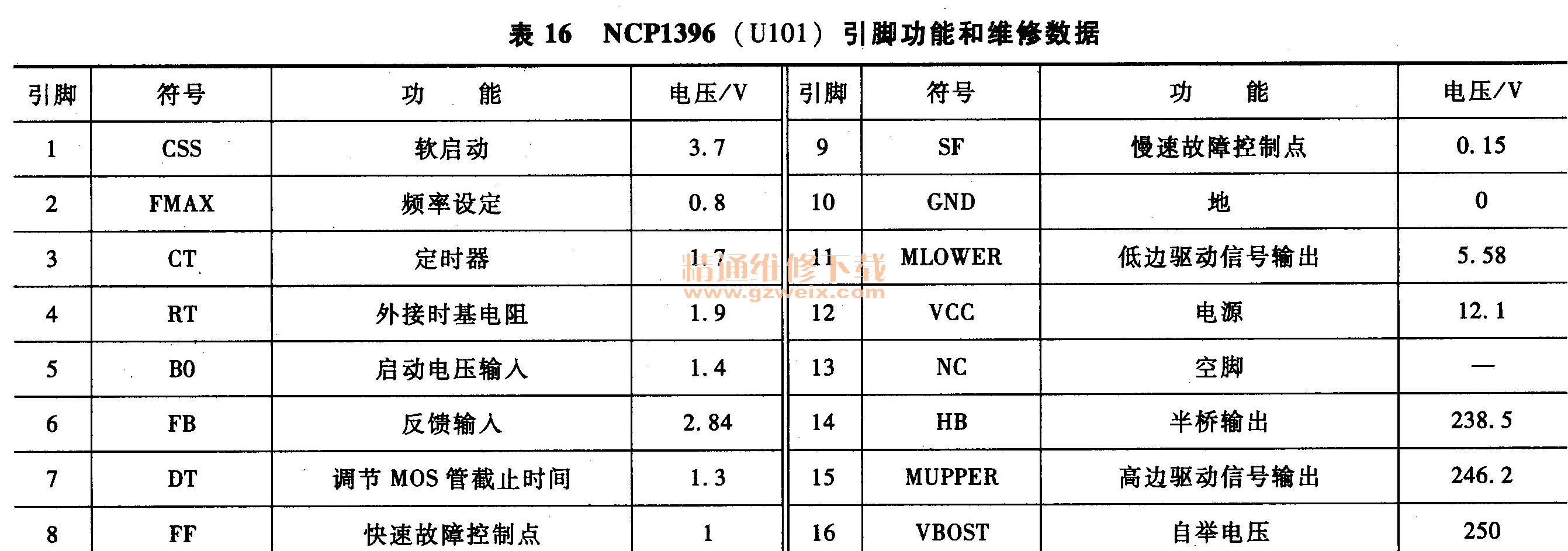

表16  NCP1396 （U101）引脚功能和维修数据

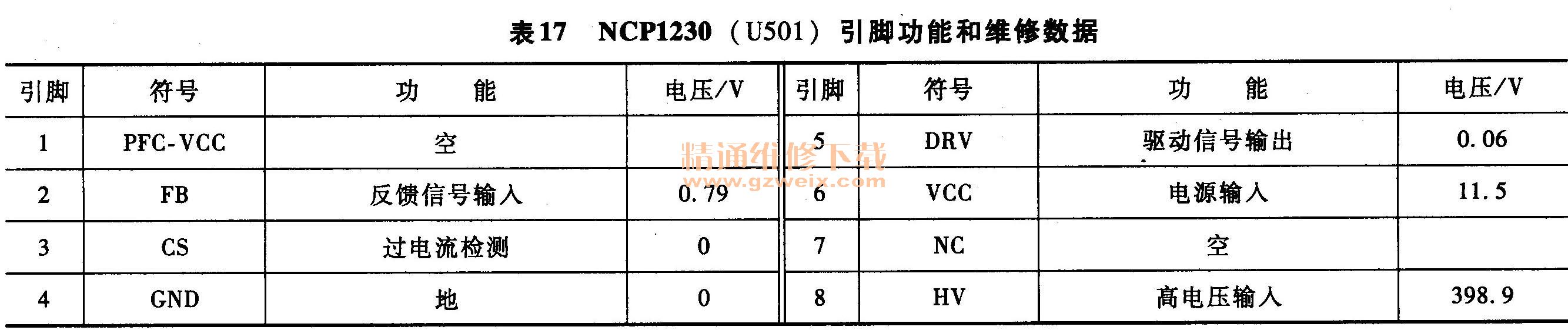

表17  NCP1230 （U501）引脚功能和维修数据

表18  NCP1606 （U601）引脚功能和维修数据

表19光耦合器和电压比较器引脚对地电压
