ZD-001C型水位控制器电路工作原理分析
来源:本站整理  作者:佚名  2011-01-15 08:33:03

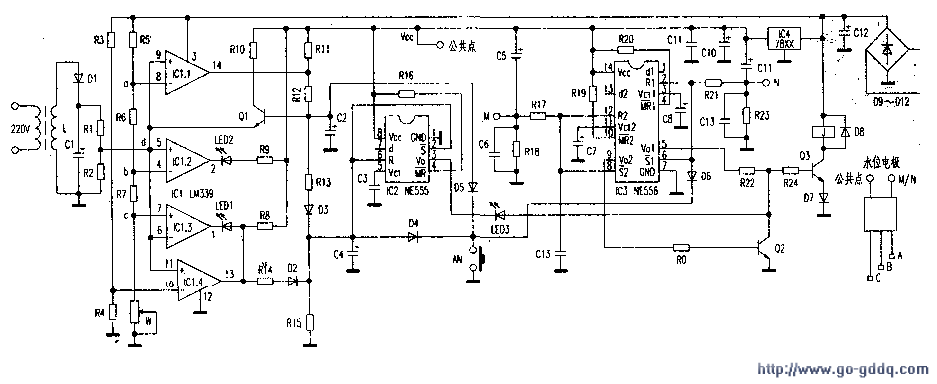

    根据实物测绘的具体电路图如下图所示。

  一、抽水与排水控制电路

  这部分电路由集成电路It3及外围电路组成。IC3是双时基电路NE556.相当于两个单时基电路NE555。该电路的应用具有很强灵活性,可以搭接成单稳态、双稳态和施密特触发器。

  这里NE556接成两个典型的施密特触发器。施密特触发器是具有滞后特性的数字传输门,有两个阈值电压。分别称为正向阈值电压v+和反向阚值电压V-,对于由NE556组成的施密特触发器来说。

  V+=2/3VCC,V-=I/3Vcc。当输入端(由时基电路的R、S两引脚短接形成)电压由低向高增加达到V+时。输出电压Vo由高向低突变:而输入端电压由高向低变化到达V-时,输出电压vo由低向高突变。不管输入电雎由。岛向低变化。还是由低向高变化。当变化至1/3 Vec与2/3Vcc之间时。输出端状态不变。知道了施密特触发器的工作特性。分析抽水与排水的控制原理就很容易了。

  控制器用于抽水时。将电极放在水塔里,并将其公兆点、N点与水位控制器电路板E的忙司名点对应连接好,将电路板上的公共点与M 点短接。当水塔水位降低使电极A、B均脱离水面时。电极N的电位近似为O(经电阻R23接地),即已低于反向阈值电压V-。与IC3右侧引脚对应的一个施密特触发器的输出端Vol((5)脚)为高电平。三极管Q3饱和导通。继电器J吸合,水泵通电抽水。当水面淹没了电极B时,N点电位升高。但尚不能达到正向阈值电压v+。所以Vo1状态不变,水泵继续抽水。当水位将电极A也淹没时。N点电位接近电源电E叵Vcc.超过了正向阈值电压V+,Vo1状态突变为低电平。这时三极管Q3截止水泵停止运行。

  分析水位电极的结构是:公共点与电极C连通。M/N点与电极A连通。电极A、B之间接有一只电阻。使用时。由于水位电极的公共点与电路板上的公共点连接。所以。电极C的电位等于Vcc当水而淹没电极B时。电压Vcc经水位电极内的电阻、电极N、电路板上的电阻R23到地。形成一个分压回路。

  只要两只电阻的阻值选样合适。N点的分压值在1/3Vcc与2/3cc之间。就能满足上述控制要求。这也是笔者将原文图中悬浮的公共点端手与IC4输出端Vcc连接起来的原因。

  当水位降低至电极A、B之间时。N点电位在1/3Vcc与2/3Vcc,之间,其输出端状态不变。水泵仍然停返。当水位降低电电极B以F时,N点变为地电位。水泵重新开始抽水。

  由于抽水时电路板上的公共点与M点短接。NE556的另一个施密特触发器输入端(112与s2端)始终为高电平。其输出端V02为低电平。所以兰极管Q2截止。不会对Q1状态及抽水过程产生影响。

  电容器C5与电阻R18组成微分电路。在刚接通电源时向施密特触发器输入端(R2、S2端)发送一个幅值接近Vet的脉冲信号,保证通电瞬间Vo2为低电平。类似于数字电路中的上电清零电路。电容器C11、电阻R23的作用与此类似。

  二、水泵电机保护电路

  该电路由电流互感器L、集成电路IC1、IC2等电路元件组成。L用于检测水泵电机电流。经整流滤波后由电阻R1、R2分压。在其分压点d点生成与电机电流相对应的直流电压信号。加到 IC1的相关输入端上。

  IC1是四电压比较器LM339,其电源最高允许电压值为30V,所以它的电源引脚(3)脚接至IC4的输入端,可适应较宽功率范围电动机的检测控制要求。电压比较器输人、输出端的逻辑关系是:正输入端电位高于负输入端时。输出端为高电平;负输入端电位高于正输入端时,输出端为低电平。电压比较器的输入端有两个电阻分压回路为其提供基准电压。一个回路由电阻R5、R6、R7和电位器W组成。另一个回路由电阻R3和R4组成。IC2是单时基电路NE555.也搭接成施密特触发器。与IC3的应用类似,不再赘述。

  水泵电机正常运行时,通过调整电位器w使ICI的输出端(2)脚和(1)脚均为低电平,这时发光管LED1、 LED2均点亮。调整电位器w可以使b点和e点电位在一定范围内同步上下移动。具体要求是让b点电位高于d点,c点电位低于d点。按照上述输入、输出端逻辑关系。LED1和LED2应该点亮。同时,保护电路也不对后续电路产生影响。水泵电机在各种运行工况下与电压比较器IC1各输出端电位的对应炎系见附表。

  如果运行中水泵缺水空转。电机电流将减小。d点电位会降低至c点以下。这时IC1.3的输出端(1)脚电位变高,发光管LED1熄灭作为指示,同时。电容器C4由电源Vcc经电阻R8、R14和二极管D2充电。

  当CA上电压充至2/3Vcc时(约需时间90秒。原文提供)。施密特触发器IC2翻转。输出端Vo((3)脚)电位变低,发光管LED3点亮。三极管Q3基极电位被拉低,Q3截止,水泵因缺水停机。水泵停机后,d点电位为O。IC1.4输出端(13)脚状态翻转为低电平。C4停止充电,反过来经R15放电。经过约50分钟放电(原文提供数据)过程。C4上电压降至3分之一Vcc.IC2的Vo端((3)脚)电位再次变高。如果水源的水位得以恢复,水泵就可以按照水位电极的检测结果。重新控制水泵抽水。由于Q3的发射结压降小于LED3的压降,所以Q3的发射极接有一只二极管D7.保证LED3导通点亮时Q3可靠截止。

  水泵运行中如果出现堵转。经L检测和D1整流后,d点电位明显上升。并超过8点电位。这时IC1.1的输出端(14)脚电位变高。C4的充电经过电阻R11、R12、R13和二极管D3进行。这个回路的充电时间常数较小。约5秒钟(原文提供数据)即可使C4电压达到2/3Vcc,从而实现电动机堵转时的快速保护。堵转保护时。三极管Ql饱和导通,其发射极电位提高。通过IC1.1使保护得以锁定。
