故障症状：东芝TH-3070型针式打印机，开机后，字车不回车，打印机不能工作。
故障原因：IC15（815S）内部损坏。

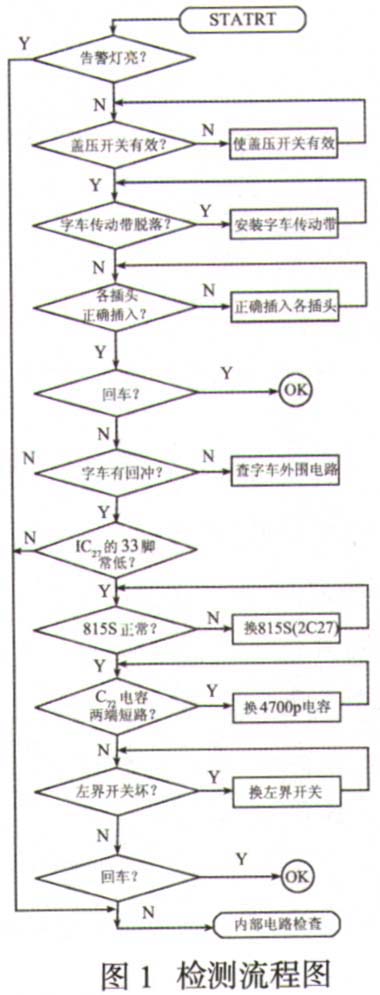

分析检修：根据现象分析，引起上述故障的原因较多。可按图1所示的流程进行检修。

该流程图中实际包含四个方面的故障检查，依次是“左界发生故障”、“盖压开关故障”、“字
车缺相故障”及“中断故障”。在这几种故障中最常发生的是“字车缺相故障”，易坏的芯片是IC41（74LS06）和IC15（815S）。其中“内部电路检查”一项主要是检查8085的三总线情况（以IC26为中心）、地址译码清况（以8085、74LS138、74LS 139即IC26、IC28、IC70、IC25及IC27中心），存储器的情况（ROM为276 x 3，即IC65、IC66和IC67，RAM为4164，即IC1~
IC8）及两片8155的情况（IC15和IC27）。经检查该机为IC15（815S）内部损坏。
更换IC15（815S）后，开机测试，故障排除。
