兄弟M1724型针式打印机不能打印
来源:本站整理  作者:佚名  2016-01-23 08:59:29

    故障症状:兄弟M1724型针式打印机,不能打印。
    故障原因:M5248P集成块的共用部分损坏。

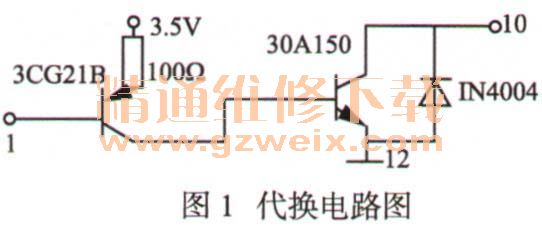

    分析检修:根据现象分析,上述故障可能发生在打印针驱动电路等相关部位。经开机检查,发现打印头针驱动集成块M5248P内部烧坏。该集成块不易购买,因此用外接的晶体管电路代替M5248P,修复打印针驱动电路。代换电路如图1所示。

    由原理可知,M52448 P可驱动4个打印针,由4个晶体管电路组成。如一个打印针驱动电路坏了,可只更换一个晶体管电路,其他3个仍可使用。11脚脉冲电压负方向电流为1mA,10脚输出电流为20~30mA,两级电流放大20~30倍,30A150 Vceo =250V,Icm=100mA,可满足输出电压及电流的要求。在单独更换一个晶体管电路时,要测量1脚、8脚的对地电阻,500Ω左右为正常,如对地电阻只有几十欧姆,1脚、8脚电压只有1V左右,说明M5248P集成块的共用部分已坏,则需更换4个晶体管电路。
    该机经上述修复后,开机测试,故障排除。
