故障症状：惠普4500型激光打印机，连续打印时，扫描器进到打印机的供纸侧不能返回原位，且机内发出“咔咔”异响。
    故障原因：滚珠轴承严重磨损。
    分析检修：引起扫描器不能返回原位故障的原因主要有以下几种。
    1）返回传感器和控制器性能不良。
    2）传感控制电路不良。
    3）扫描器驱动系统机械方面有故障。

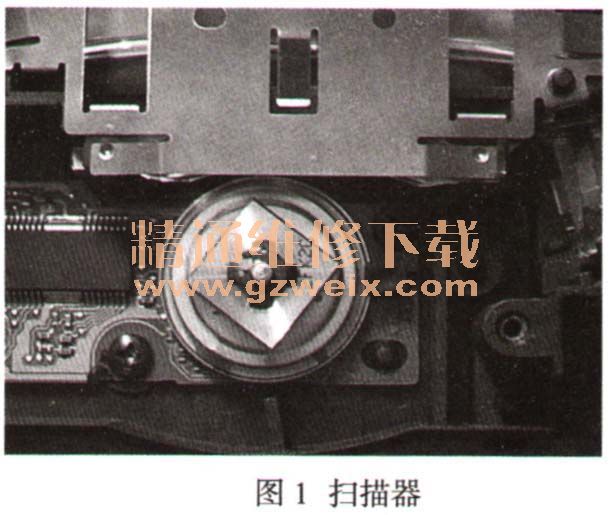

    由于该机故障是在连续打印时发生，且还有异响，因此怀疑是扫描器驱动系统机械方面的问题。具体检测方法为：拆开打印机，用手来回移动扫描器（如图1所示），感到阻力很大，且所有的链条均跟着转动（正常情况下，用手移动应感觉很轻便，且移动扫描器架时，链条不会转动，只有绕在扫描器驱动钢丝绳的鼓轮转动）。将扫描器推至原位，开机观察，发现当扫描器进入轨道尽头与机架相碰时发出“咔咔”声，由此说明问题出在鼓轮与驱动链轮上。拆卸扫描驱动部件，发现鼓轮轴心的滚珠轴承磨损严重，驱动轴被磨出一个槽，将链轮与驱动轴咬死。当链轮开始转动时，驱动轴被带动，随鼓轮同时转动，带动鼓轮轴一起转动，引起故障的发生。

    更换一个新的离合器后，将其他部件按原位装好试机，故障排除。
