故障症状：惠普2100型激光打印机，打印时没有任何反应，控制面板上的指示灯亮。
    故障原因：扫描电机控制与驱动电路有故障。
    分析检修：根据现象分析，引起上述故障的原因主要有以下两种。
    1）打印机的定影组件中的加热器故障。
    2）激光扫描系统有故障。
     其检修方法如下。
    步骤01  打开打印机的外壳，然后用万用表测量定影加热器插头的电阻值，发现测得的电阻值与标准值一致，说明定影加热器正常。

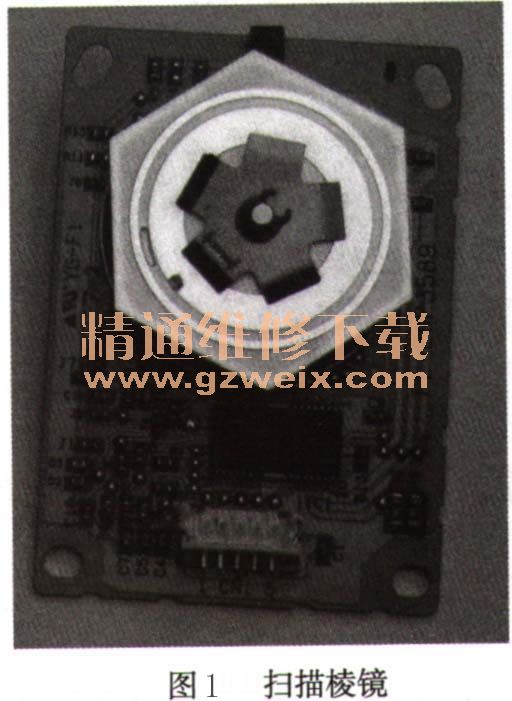

    步骤02  拆下激光扫描系统，用手转动扫描棱镜的中心轴，感觉到有明显的卡涩感觉，说明扫描电机或其控制与驱动电路故障，如图1所示。

    步骤03  用一块新的扫描电机驱动板更换后，开机测试，故障排除。
