七、纸张走到加热组件部位出现卡纸故障
    1．故障原因
    纸张在走到加热组件部位出现卡纸故障一般是由于传动齿轮故障造成的。
    2．故障测试及维修方法
    激光打印机纸张走到加热组件部位出现卡纸故障的测试及维修方法如下。
    步骤01  打开打印机上盖，首先检查加热组件传动齿轮是否损坏。如果损坏，需要更换传动齿轮。
    步骤02  如果加热组件传动齿轮没有损坏，接着检查传动齿轮的啮合是否有问题。如果有问题，先调整传动齿轮的位置，看故障是否消除，如果没有消除，则需要更换传动齿轮。

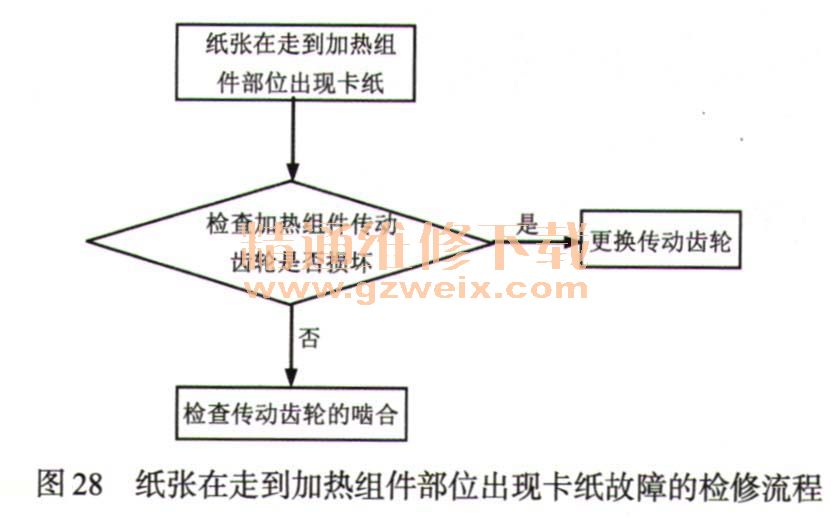

    如图28所示为纸张在走到加热组件部位出现卡纸故障的检修流程。

    八、加热组件报卡纸错误故障
    1．故障原因
    造成加热组件报卡纸错误故障的主要原因有光藕开关故障、光祸开关的遮光杆故障、陶瓷片的插件故障等。
    2．故障测试及维修方法
    激光打印机加热组件报卡纸错误故障的检测及维修方法如下。
    步骤01  检查加热组件是否卡纸。如果卡纸，需要检查传动齿轮故障。
    步骤02  如果加热组件没有卡纸，接着检查光耦开关的遮光杆是否复位。如果没有复位，需要对遮光杆进行调整。
    步骤03  如果光耦开关的遮光杆复位，接着检查光藕开关工作是否正常。如果工作不正常，需要更换光耦开关。
    步骤04  如果光耦开关工作正常，则很可能是陶瓷片的接插头接触不良，需要重新连接接插头。

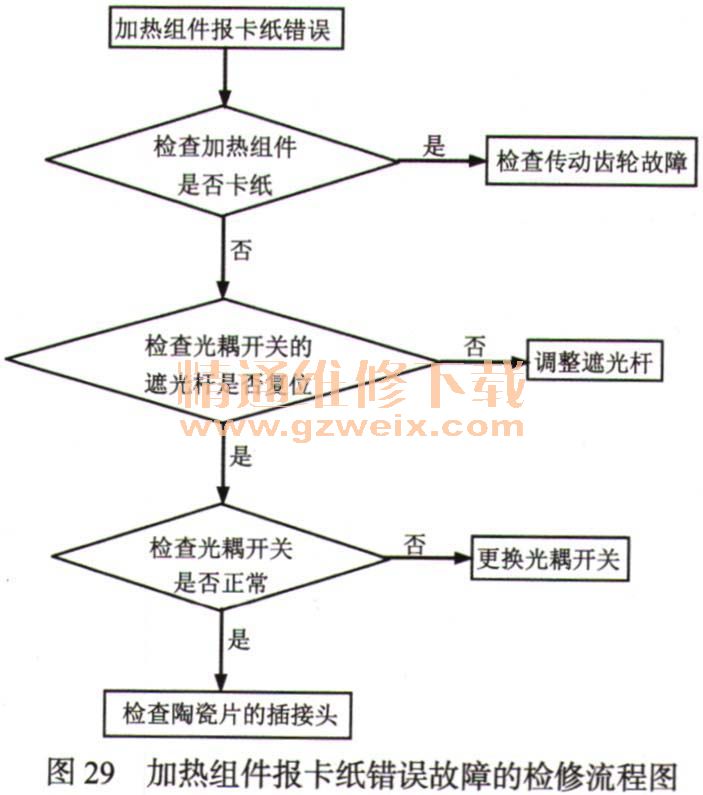

    如图29所示为加热组件报卡纸错误故障的检修流程图。
