1.6 EEPROM控制电路

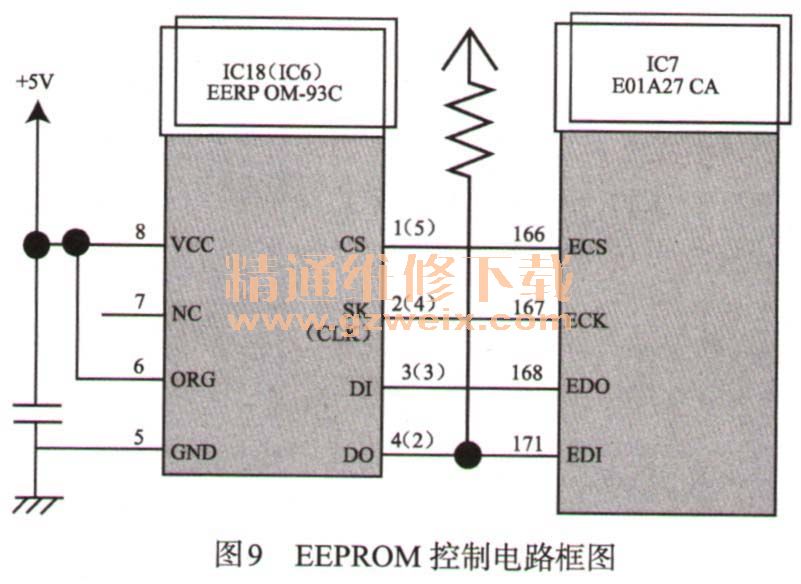

    因为EEPROM为非易失性存储器，所以即便关闭打印机，其中存储的信息也不会丢失。当打开打印机时，CPU（IC7）从EEPROM中读取数据至内存中，而在关闭打印机时，则将内存中的数据存储到EEPROM中。如图9所示为EEPROM控制电路框图。

    EEPROM中所存储的信息如下：
    1）各种墨水计量器（I/C消耗计量器、废墨水垫计量器等）。
    2）机构设定值（打印头ID、双向调整、USB ID等）。
    主要信号线路说明如下。
    1）CS：芯片选择信号。
    2）SK（CLK）：数据同步时钟脉冲。
    3）DI：断电时写数据线路（串行数据）。
    4）DO：通电时读数据线路（串行数据）。

    1.7 传感器电路
    控制电路板装配有如下传感器（以检测打印机的工作状态）。
    1. PE传感器
    此传感器使用光电断路器方式来检测下列两种状态。此传感器由光电断路器和两个检测杆组成。

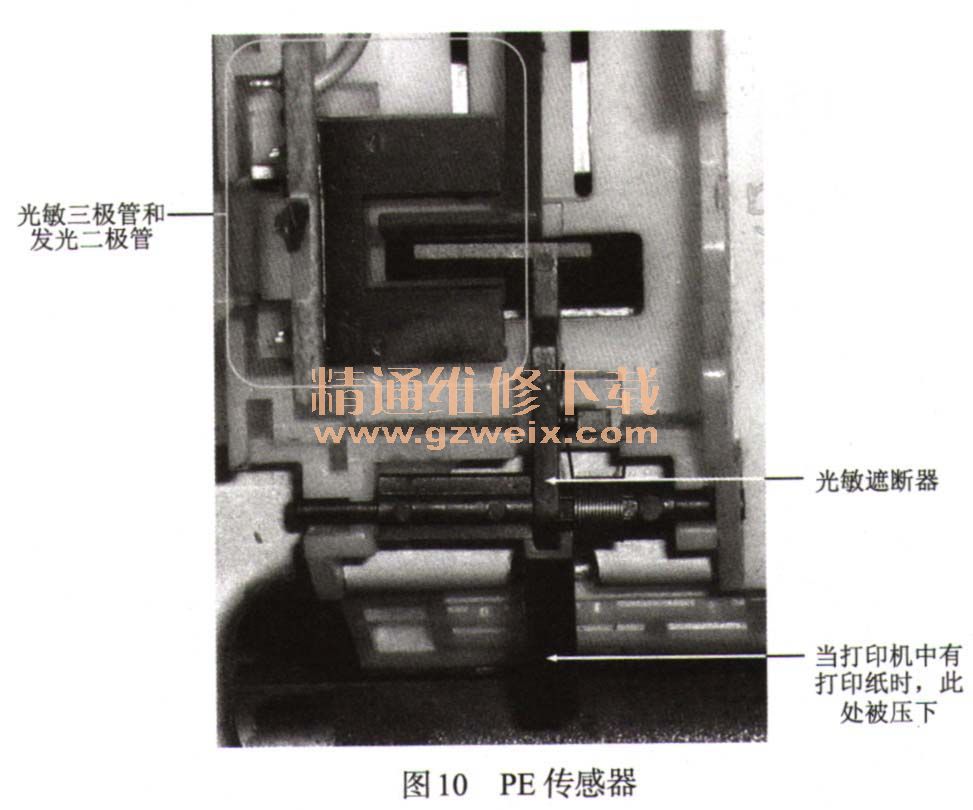

当纸张放入纸张通道时，此传感器输出高电平信号。当纸张通道上未放置纸张时，传感器则输出低电平信号。   只要打印机电源接通，该传感器便始终对此状态进行监控。如图10所示为PE传感器。

    2．热敏电阻（THM）
    热敏电阻直接安装于打印头驱动电路板上。热敏电阻用来监控打印头周围的环境温度，并根据墨水黏稠度（黏稠度会随温度的变化而变化）来确定合适的打印头驱动电压。所获信息被反馈到CPU的模拟端口。当温度升高时，打印头驱动电路便下调驱动电压；当温度下降时，打印头驱动电路便提高驱动电压。此电路与打印头内的温度检测电路不同。
    3．线性标尺和CR编码器
    为控制CR的当前位置，在CR电机转动期间，CR编码器时刻监控着线性标尺上的条形码。当墨水盒装置因步调不一致而滑到了右侧时，打印机便检测墨水盒的初始位置。
    4．环形标尺及PF编码器
    环形标尺和PF编码器可确保进纸间距的精确性。在PF电机转动期间，PF编码器时刻监控着环形标尺上的条形码。

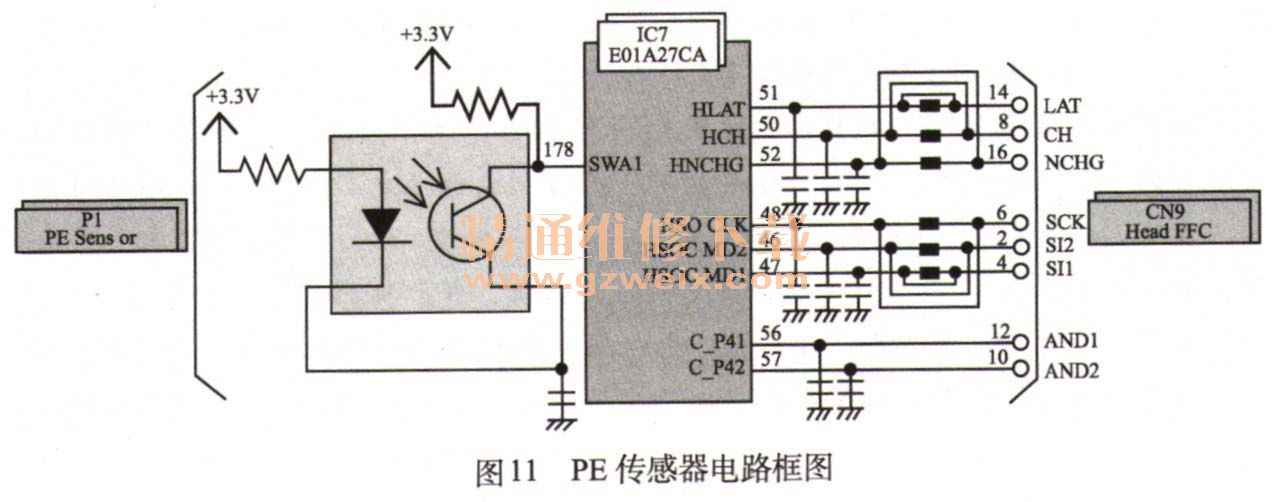

    传感器电路框图如图11所示。
