紫金JZ-371B型票据打印机,开机工作时,不能自动进纸
来源:本站整理  作者:佚名  2015-10-28 14:53:13

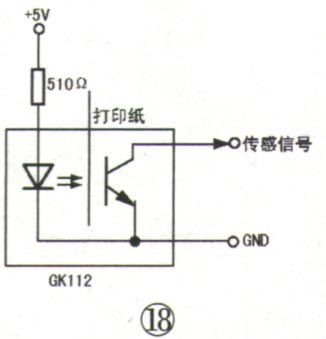

       分析检修:根据现象分析,该故障可能发生在光敏检测电路等相关部位。该机为一平推式票据打印机,它具有自动进纸定位功能。在输纸板的左侧一前一后有两个光敏管,靠前的是GK122,靠后的是GK112。当票据放置于GK122位置时,由于纸张的阻挡,光电三极管截止,输出一进纸信号,实行进纸操作。当票据输送至GK112位置时,光电三极管截止,输出一高电平,使电机停转,纸张定位于GK112处,有关电路如图18所示。如果.GK122脏堵,机器一直认定为有纸状态,实行进纸操作;当GK112脏堵时误认为纸张已到位,使电机停转,不实行进纸操作。检修时,打开机盖,先应区分是哪个光敏管故障,通电复位联机后,放纸于GK122处,看抬板电机是否动作。若无动作则为GK122不良,有动作则是GK112不良。该机经检查为GK112表面脏污堵塞。用酒清棉清洁GK112光敏管污物后,故障排除。

关键词:紫金打印机
