兄弟M1724型针式打印机,打印功能不起作用
来源:本站整理  作者:佚名  2013-04-01 10:18:39

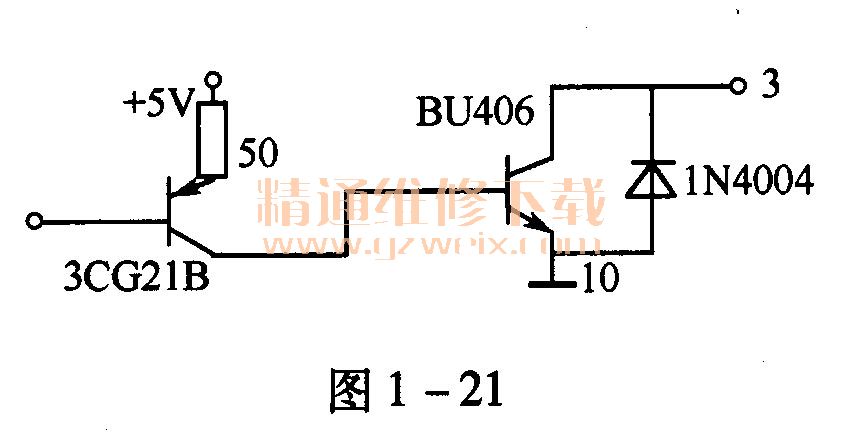

    检查与分析:根据现象分析,该故障可能发生在字车电动机及输纸电动机驱动电路等相关部位。经开机检查,发现字车电动机及输纸电动机驱动集成块3L20内部烧坏。由于该集成块不易购到,可以采用外接的晶体管电路代换,如图1-21所示。晶体管电路为负电流输入,正电流输出,输出电流0.2A-0.3A,电路和打印针驱动电路基本相同,只是把输出晶体管换为BU406,3 CG21 B的发射极电阻阻值变为50Ω, BU406的Vceo=400V , Icm = 7A,不加散热片也可满足步进电动机的要求。

检修结果:该机经上述方法代换后,故障排除。
